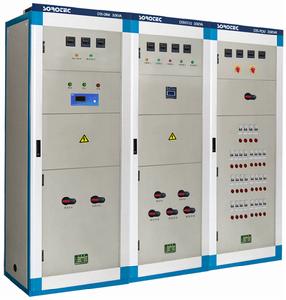

電力UPS電源是專為發電廠、變電站等電力行業設計,將自備直流屏的220V、110V直流電逆變成AC 220V/380V 50Hz純正弦波輸出,供DCS、監控系統、自動化儀表,調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。

作用和原理

在電力系統中, DCS( 分散式控制系統),監控系統、自動化儀表,調度通信系統、微機系統等核心設備對供電質量及可靠性要求非常高,需要專用 UPS 供電,這些負載絕大多數為單相負載。

電力UPS系統一般由電力UPS主機、旁路穩壓櫃、輸出饋線櫃等三部分組成(小功率時也可三合一)。

1、電力UPS主機櫃:輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、 旁路開關、逆止二極體;

合併圖冊 合併圖冊

2、旁路隔離穩壓櫃:旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關;

3、饋 線 櫃: 迴路分配單元、監測儀表、 控制開關及信號指示等;

電力UPS電源工作原理圖 電力UPS電源工作原理圖

市電正常時,交流電經過隔離、整流濾波後通過逆變器提供穩定的交流電源給負載供電;若交流電輸入異常或斷電時,則由直流屏經逆止二極體供出直流電,逆變後輸出給負載使用。當直流屏欠壓或斷電時,靜態開並切換到交流旁路供電 。

電力UPS原理圖 電力UPS原理圖

區別

1、電力UPS自身不帶蓄電池組,直接使用直流屏母線上掛的電池組,因此電力UPS可不設充電器。

2、因直流屏的電池母線有對地絕緣檢測,所以電力UPS的輸入/輸出必須有隔離變壓器。

3、電力專用UPS的外型尺寸一般為800*600*2260的標準電力櫃,從外部透過玻璃門可以看到內部開關和指示燈的狀態。輸出饋線迴路數及容量等。

4、電力專用UPS一般都由電力UPS主機、旁路穩壓櫃、輸出饋線櫃等三部分組屏供貨。

5、由於電廠的 DCS 系統負載大多數為單相負載,單相負載配電線路簡單、維護方便。因此電力專用 UPS 大多輸出單相220V ,容量一般在 80kVA 範圍之內。

產品特點

BK-DTS系列電力專用UPS、DBW旁路穩壓櫃、PD系列饋線櫃是柏克電力設備有限公司針對中國電力的發展需求,專為發電廠、變電站、配電所設計的全線上式電力專用UPS不間斷電源。輸入輸出全隔離,內部線路採用CPU控制自動偵測管理,第6代超低損耗IGBT逆變器,高效率、低失真,大螢幕液晶顯示加觸控螢幕設計、國際流行的圖形操作界面,更人性化直觀明了。廣泛套用於發電廠、變電站、配電所等電力遠動、RTU、電力載波、電力監控等場合。。

1、輸入、輸出全隔離的雙變換純線上式設計,高速的靜態開關切換。

2、採用三塊高速微控制器和可程式邏輯器件的智慧型數位化控制技術,實現電路控制,參數設定、運行管理、先進的自檢和自偵測功能,可對電路板上的所有獨立電路連線進行自檢和故障分析。

3、高效的IGBT(Insulated Gate Bipolar Translator)逆變技術,第五代IGBT模組器件具有更低的飽和壓降,逆變器的工作效率更高,抗衝擊性能更佳、可靠性更高,完全滿足從0到100%負載的躍變,而無需切換到旁路。

4、人性化的大螢幕觸控螢幕LCD中英文顯示,直觀的LED狀態指示,工作流程狀態指示一目了然。

5、具有輸入輸出過欠壓保護、輸入浪涌保護、相序保護、輸出過載短路保護、溫度過高保護等多種完善的系統保護和報警功能。

6、可選的輸入諧波濾波器或12脈波整流器,可有效的抑制輸入的諧波污染,提高UPS的輸入功率因數,減小高次諧波對控制系統的干擾。

7、先進的智慧型偵測功能:

該系統的微處理器時時對所有的電源狀態、斷路器狀態,熔斷器狀態和所有的電路工作狀態進行線上偵測,如有故障立即保護並報警通知管理員。

8、UPS直流輸入通過逆止二極體直接接在直流屏母線上,UPS自身可以不帶充電和蓄電池部件,因電力系統站內直流屏有專人負責維護,可靠性大大提高。

9、工業級UPS設計,在布線、配電、色標、工藝、安全防護等方面採用電力行業專用的規範和標準。具有工頻、雙轉換、純線上、零中斷、雙隔離等特點,UPS帶有自動旁路和手動維護旁路,提高了UPS系統可用性。

10、電力專用UPS組屏的外型尺寸完全參照電力標準屏櫃設計,輸出饋線迴路數量及容量等,可完全按照用戶要求進行設計製造。

11、為了提高供電系統的安全供電能力,加強故障/維修旁路運行模式下的供電的安全和質量,在旁路上增加了隔離穩壓器,旁路迴路可選為220V或380V二線制。

12、輸出開關和饋線開關一般還帶有報警觸點,故障時提供報警信號給 DCS 和監控系統。

13、智慧型化RS232和RS485通訊連線埠,真正實現多用途通訊和遠程監視,可選的SNMP卡,實現遠程監控和網路管理。可選的乾接點接口,採用無源接點實現對UPS的狀態監控。

裝置介紹

電力UPS不間斷電源 是一種含有儲能裝置,以逆變器為主要組成部分的恆壓恆頻的不間斷電源。主要用於給單台計算機、計算機網路系統或其它電力電子設備提供不間斷的電力供應。當市電輸入正常時,UPS 將市電穩壓後供應給負載使用,此時的UPS就是一台交流市電穩壓器,同時它還向機內電池充電;當市電中斷(事故停電)時, UPS 立即將機內電池的電能,通過逆變轉換的方法向負載繼續供應220V交流電,使負載維持正常工作並保護負載軟、硬體不受損壞。UPS 設備通常對電壓過大和電壓太低都提供保護。
