雷電衝擊電流發生器

測量控制台的占地：小於長1.8mx寬1mx高1.3m。 高壓試驗場尺寸：長7mx寬5mx高3m。 發生器電源設備的占地：小於長4.5mx寬4.5mx高1.6m。

HRHGA-200kA衝擊電流發生器全自動測試

全自動雷電衝擊電流/電壓發生器的原理及用途可參見網址：

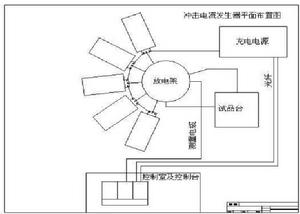

以下：星形排列組合

控 制 室的尺寸：長3mx寬2mx高3m。可以考慮更大一些的空間。
測量控制台的占地：小於長1.8mx寬1mx高1.3m。
高壓試驗場尺寸：長7mx寬5mx高3m。可以考慮更大一些的空間。
發生器電源設備的占地：小於長4.5mx寬4.5mx高1.6m。
每台電容器的尺寸：高0.7mx寬0.45mx長1.2m，重量：300kg。

HRHGA全自動雷電衝擊電流發生器原理圖

及元件; V、電壓浪涌保護器、壓敏電阻; G、放電管.
註明：由於衝擊電流發生器波形、最大電流、功能組合和試品種類等都有所不同，所以設備結構都有所不同，一般小型的為台式儀器，中型為櫃式，大型為分體式。
