雷電衝擊電壓試驗

雷電衝擊電壓試驗

為了考核變壓器主、縱絕緣的衝擊強度是否符合國家標準的規定和研究改進變壓器的絕緣結構,要進行衝擊電壓試驗。 所謂雷電衝擊試驗,就是在變壓器繞組的端子上施加一種模擬真實的雷電波形的衝擊波。對變壓器或其他電氣設備,在此種衝擊波的作用下進行考驗,看其能否通過(或破壞)。截波是相當於雷電波進入變電所時發生了保護間隙或空氣絕緣的閃絡而產生的波形,是雷電全波被突然截斷的波形,電壓急劇降落至零。其截斷時刻可發生在波前或波尾。截波試驗也同樣是對變壓器設備的考驗。

基本概念

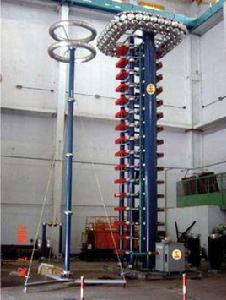

本試驗必須有產生衝擊波的裝置。該裝置稱為衝擊電壓發生器,相應的一些測量儀器,主要有測量球極、分壓器和觀察衝擊波形現象用的高壓示波器等。標準規定試驗波形全波為1.2±30%/50±20%μs(波前/半峰值時間)和截波時間為2—6μs的截波.截波過零係數(即截斷後第一個振盪峰值和截波幅值之比)在0.25—0.35的範圍內。衝擊試驗裝置僅較大變壓器廠和試研單位具備,一般單位可將變壓器委託試研單位試驗。

試驗準備

在衝擊電壓試驗前.變壓器應進行下列準備工作:

1)大型變壓器要進行真空注油,中小型變壓器注油後也要抽真空。而後還要靜放數天,使油中氣泡儘可能逸盡。衝擊電壓試驗對這一點要求特別嚴格,因油中有氣泡存在時,由於氣泡放電往往會造成對試驗結果的誤判斷。

2)應進行全部項目的例行試驗,包括絕緣特性測定、外施耐壓試驗和感應耐壓試驗.以檢查絕緣是否存在缺陷。

3)儘可能進行一次低電壓衝擊波下的電壓分布測量,以掌握繞組各部的電位和梯度分布,估什各部絕緣裕度。

4)將開關調到電壓最小分接位置,這是對縱絕緣考驗最嚴厲的情況。

試驗順序

變壓器內絕緣套用負極性衝擊波試驗,而外絕緣則用正極性衝擊波試驗,先試全波後試截波。采雷電衝擊電壓試驗 用逐級升壓法,即在試驗電壓的50%、75%、100%下,每級衝擊3次,每次間隔1min。

雷電衝擊電壓試驗 雷電衝擊電壓試驗

衝擊試驗的順序為(GB1094. 3-1985標準規定);

1)一次或幾次降低電壓的全波衝擊試驗。

2)一次100%的全波衝擊試驗;

3)一次或幾次降低電壓的截波衝擊試驗;

4)兩次100%的截波衝擊試驗;

5)兩次100%的全波衝擊試驗;

衝擊試驗應逐相進行,非被試相應短接接地,油箱接地。

在衝擊試驗中,絕緣如果有扭傷,可從示波圖崎變中進行判斷。

即可用對比試驗電壓波形變化和繞組中性點電流波形及低壓側電容電流波形的方法來判斷絕緣是否已拐傷。
