衝擊電壓試驗儀是根據雷電波形,進行雷電模擬試驗的試驗設備。它廣泛的套用於太陽能設備(光伏能源)、電力設備、機電產品、電器、電線電纜等絕緣性能的非破壞性試驗、爬電距離驗證、絕緣性能測試、防雷性能測試等試驗場合,它是低壓成套、電線電纜企業的“3C”認證出廠檢驗設備。

衝擊電壓試驗儀是根據雷電波形,進行雷電模擬試驗的試驗設備。它廣泛的套用於太陽能設備(光伏能源)、電力設備、機電產品、電器、電線電纜等絕緣性能的非破壞性試驗、爬電距離驗證、絕緣性能測試、防雷性能測試等試驗場合,它是低壓成套、電線電纜企業的“3C”認證出廠檢驗設備。

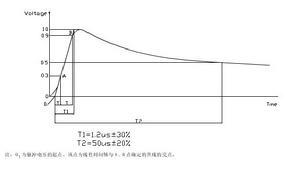

開路狀態下標準波形為波前時間1.2μs,波後半峰寬為50μs,標準波形應如下所示:

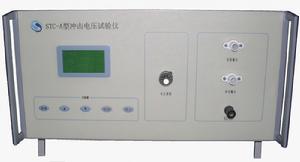

一、STC-A型衝擊電壓測試儀 滿足國標BG/T14048-2000、GB7251、IEC 61730-2005、GB4706、GB3048等標準要求,用於防雷變壓器、太陽能、低壓成套、低壓電器、電度表、電機、電線電纜、漏電保護器等產品的安全性能檢測。衝擊電壓,直流耐壓雙輸出。液晶顯示,同時顯示直流電壓、衝擊電壓、間隔時間、衝擊次數。微觸按鍵,中英文選單操作。提供1/100分壓接口,用於示波器跟蹤輸出電壓波形及監控輸出電壓,電動輸出波形無振盪及失真。豪華鋁合機外箱設計,可選中英文面板。

技術指標:
1、輸出衝擊峰值電壓:1-12kV(可達13KV),直流電壓:1-14KV;精度為±3%
2、衝擊電壓波
波前時間1.2μs±30%
波後半峰值時間50μs±20%
3、輸出方式
衝擊次數0-99次及連續輸出設定
間隔時間0-99s連續設定

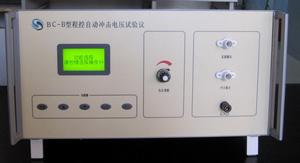

二、BCB型程控自動衝擊電壓試驗儀
BC-B型程控自動衝擊電壓試驗儀主要是根據TB/T 2653-2003、GB/T 17627.1-1997、BG/T14048-2000、GB7251、IEC 61730-2005、B4706、GB3048等標準要求,主要用於太陽能、低壓成套、低壓電器、電度表、電機、電線電纜、漏電保護器等產品的安全性能檢測。
特點:
1、手動/自動雙模式,手動模式通過調節鏇鈕手動調節衝擊電壓,自動模式衝擊電壓值由系統自動調節,從1KV-12KV以1KV為檔共12個檔位,精度3%。(可增加13.6KV自動檔位)
2、具有程控自動功能,提供485通訊接口及程控協定,可根據需要組建程控測試系統,通過計算機或者程控網路控制衝擊電壓及各項參數。
3、提供1/100分壓接口,用於示波器跟蹤輸出電壓波形及監控輸出電壓,電壓輸出波形無振盪及失真。
4、12864液晶顯示,同時顯示直流電壓、衝擊電壓、間隔時間、衝擊次數。
5、觸摸按鍵,微電腦控制,可選中英文程式選單及中英文面板,方便出口。
6、豪華鋁合金外箱設計。
技術指標:
1、輸出衝擊峰值電壓:1-12KV,精度為±3% 。
2、衝擊電壓波形
波前時間1.2μs±30%
波後半峰值時間50μs±20%
