陶瓷插芯(英文名稱:ferrule)是光纖插芯的一種,是光纖通信網路中最常用、數量最多的精密定位件。

概述

陶瓷插芯(英文名稱:ferrule)是光纖插芯的一種,是用二氧化鋯燒制而成的陶瓷圓柱小管,質地堅硬,色澤潔白細膩,其成品精度達到亞微米級,是光纖通信網絡中最常用、數量最多的精密定位件,常常用於光纖連線器的製造、器件的光耦合等。陶瓷插芯的最主要作用是實現光纖的物理對接(也稱為光纖冷接續),常常與陶瓷套管(英文名稱:sleeve)配合使用。

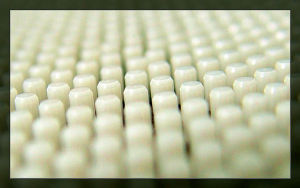

陶瓷插芯陶瓷插芯

在通信行業標準YD/T1198-2002《光纖活動連線器插針體技術要求》,對光纖插芯體作如下定義:光纖活動連線器插頭中精密對中的圓柱體,中心有一微孔,用作固定光纖。它的主要作用和要求是:1、保證兩光纖的對接,單模要求軸向偏差小於1um,多模要要求軸向偏差小於4um;2、產品耐磨損,可多次重複插撥;3、端頭易加工,可研磨成球面、斜球面;4、產品抗老化,使用壽命30年以上;5、材料熱脹冷縮係數小,環境適應性能強。

分類

陶瓷插芯按照外形尺寸分為SC、LC和非標三大類,按照其精度不同,又可分為單模和多模兩種。業界常常稱為SC單模插芯、SC多模插芯、LC單模插芯、LC多模插芯、非標插芯等。

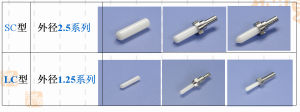

SC型和LC型陶瓷插芯SC型和LC型陶瓷插芯

特性

陶瓷插芯的特性取決於其材質二氧化鋯的特性,主要體現在熱穩定性好,硬度高,熔點高,耐磨,加工精度高等。
