附著力

附著力，是兩種不同物質接觸部分的相互吸引力。分子力的一種表現。只有當兩種物質的分子十分接近時才顯現出來。兩種固體的一般不能密切接觸，它們之間的附著力不能發生作用；液體與固體能密切接觸，它們之間的附著力能發生作用。例如塗料與所塗敷的物體之間具有附著力。指漆膜與被塗物表面結合在一起的堅牢程度而言的。這種結合力是由漆膜中聚合物的極性基團與被塗物表面的極性基相互作用而形成的。被塗物表面有污染或水分；漆膜本身有較大的收縮能力；聚合物在固化過程中相互交聯而使極性基的數量減少等。這些均是導致漆膜附著力下降的因素。漆膜的附著力只能以間接的手段來測定。目前專門測定漆膜附著力的方法分為叄大類型，即以劃格法、劃圈法為代表的綜合測定法，以拉開法為代表的剝落試驗法和用溶劑和軟化劑配合使用的測試水試驗法。導致附著力下降的原因還有：被塗物內部的低分子物質向被塗物的表面遷移並聚集在漆膜與被塗物表面之間，消弱了漆膜中聚合物的極性基團與被塗物表面極性基團間的作用力。進行表面電暈處理的目的就是要消除（去掉）附著在被塗物表面的可能影響漆膜附著力的低分子物質。

基本信息

• 中文名：附著力
• 英文名：adhesion

• 釋義：物質接觸部分的相互吸引力
• 原理：剝離方法施加應力

主要原理

用180°（或其它標準）剝離方法施加應力，使壓敏膠粘帶對被粘材料粘接處產生特定的破裂速率所需的力。

試驗步驟

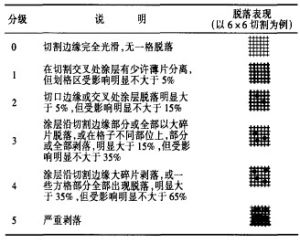

附著力測定分級標準

1、用精度不低於0.05mm的量具測量膠粘頻寬度。
2、將膠粘帶剝開，切去外面的3～5層，均勻撕剝膠粘帶(在粘合長度內不能接觸手或其它物體)，使膠粘帶與被粘材料一端粘接，其夾角大於30°，被粘材料的另一端下面放置一條長約200mm，
寬40mm的滌綸膜或其它材料，然後用輥壓裝置的輪子在自重下約以120mm/s的速度對試樣來回滾壓三次。
3、到達產品工藝規程規定的停放時間後，將試樣自由端折過180°，並剝開粘合面約10mm。被粘材料夾在下夾持器上，試樣自由端夾在上夾持器上。應使剝離面與試驗機力線保持一致。
4、試驗機以300±10mm/min下降速度連續剝離。有效剝離粘合面長度約100mm,並有自動記錄裝置記錄其值。
