國家標準
基本信息
英文標準名稱StandardTitle in English Explosion-proof fan
首次發布日期FirstIssuance Date 2011-05-12
標準狀態StandardState 現行
複審確認日期ReviewAffirmance Date
計畫編號Plan No.20081538-Q-604
代替國標號ReplacedStandard
被代替國標號ReplacedStandard
廢止時間RevocatoryDate
採用國際標準號AdoptedInternational Standard No.
采標名稱AdoptedInternational Standard Name
採用程度ApplicationDegree
採用國際標準AdoptedInternational Standard 無
國際標準分類號(ICS)
中國標準分類號(CCS)J72
標準類別StandardSort 安全
標準頁碼Number ofPages
標準價格(元)Price(￥)
主管部門Governor 中國機械工業聯合會
歸口單位TechnicalCommittees 全國風機標準化技術委員會
起草單位DraftingCommittee 瀋陽鼓風機研究所、浙江上風實業股份有限公司、上虞通風機有限公司
標準簡介
本標準規定了一般用途防爆通風機的要求、試驗方法、檢驗規則、保證期、標誌和包裝。
本標準不適用特殊用途的防爆通風機,如船用防爆通風機、煤礦防爆通風機等。
前言
本標準的第3章“要求”的3.3.1、3.3.2、3.6為強制性的,其餘為推薦性的。
本標準由中國機械工業聯合會提出。
本標準由全國風機標準化技術委員會(SAC/TC187)歸口。
本標準主要起草單位:瀋陽鼓風機研究所、浙江上風實業股份有限公司、上虞通風機有限公司。
本標準主要起草人:陳鳳義、王連福、鄭華、許寶華、竺銘浩、洪基光、張琦、許蘭煥。
引用標準
下列檔案中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用檔案,其隨後所有的修改單(不包括勘誤的內容)或修訂版均不適用於本標準,然而,鼓勵根據本標準達成協定的各方研究是否可使用這些檔案的最新版本。凡是不注日期的引用檔案,其最新版本適用於本標準。
GB/T1236 工業通風機用膨脹標準化風道進行性能試驗(GB/T1236—2000,ISO5801:1997,IDT)
GB/T2888 風機和羅茨鼓風機噪聲測量方法
GB/T3235 通風機基本型式、尺寸參數及性能曲線
GB3836.1—2000 爆炸性氣體環境用電氣設備第1部分:通用要求(eqvIEC60079-0:1998)
GB3836.2—2000 爆炸性氣體環境用電氣設備第2部分:隔爆型“d”(eqvIEC60079-1:1990)
GB3836.3—2000 爆炸性氣體環境用電氣設備第3部分:增安型“e”(eqvIEC60079-7:1990)
GB/T9438 鋁合金鑄件
GB/T13306 標牌
GB/T19074 工業通風機通風機的機械安全裝置護罩(GB/T19074—2003,ISO12499:1999,IDT)
JB/T6444 風機包裝通用技術條件
JB/T6445 工業通風機葉輪超速試驗
JB/T6886 通風機塗裝技術條件
JB/T6887 風機用鑄鐵件技術條件
JB/T6888 風機用鑄鋼件技術條件
JB/T7565.5 隔爆型三相異步電動機技術條件第5部分:YBF2系列風機用隔爆型三相異步電動機(機座號63-355)
JB/T8690 工業通風機噪聲限值
JB/T9101 通風機轉子平衡
JB/T10213 通風機焊接質量檢驗技術條件
JB/T10214 通風機鉚焊件技術條件
JB/T10562 一般用途軸流通風機技術條件
JB/T10563 一般用途離心通風機技術條件

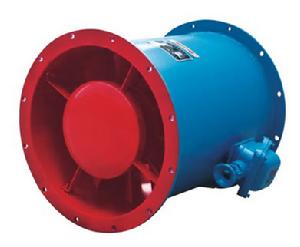

產品介紹
一、產品選用要點
1. 通風機選用主要控制參數為風量，全壓，效率，噪聲，電機功率，轉速及軸功率。
2. 防爆通風機在額定流量下的噪聲限值比A聲級應符合下表規定。
| 通風機型式 | 比A聲級LSA(dB) | 測量部位 |
| 前向葉片離心通風機 | ≤27 | 進口 |
| 後向板型葉片離心通風機 | ≤30 | |
| 機翼型葉片離心通風機 | ≤25 | |
| 徑向葉片離心通風機 | ≤25 | 出口 |
| 軸流通風機 | ≤38 |
通風機噪聲的比A聲級計算公式為：
LSA = LA-10lg(Qp)+19.8
式中：LSA—通風機進氣口(或出氣口)的比A聲級，dB；
LA—通風機進氣口(或出氣口)的A聲級，dB(A)；
Q—通風機測試工況點流量，m3/min；
p—通風機測試工況點全壓，Pa。
3. 葉輪應進行靜、動平衡校正。動平衡精度不低於G6.3級。
4. 防爆通風機的型式尺寸、參數及性能曲線應符合GB3235的規定。
5. 防爆通風機在結構上，要求轉動件和想毗鄰的靜止件避免碰擦，以防產生火花。葉輪採用鋁合金、不鏽鋼或玻璃鋼製造，當葉輪與進風口機殼等碰撞時不產生火花。電機為防爆型。
二、執行標準
產品標準
GB/T13274-1991《一般用途軸流通風機技術條件》
GB/T3235-1999《通風機基本型式、尺寸參數及性能曲線》
JB/T8690-1998《工業通風機噪聲限值》
GB10080-2001《空調用通風機安全要求》
JB8523-1997《防爆通風機技術條件》
工程標準
GB/T10178-88《通風機現場試驗》
GB50275-98《壓縮機、風機、泵安裝工程施工及驗收規範》
GB50243-2002《通風與空調工程施工質量驗收規範》
