鐵粉芯是磁性材料四氧化三鐵的通俗說法,主要套用於電器迴路中解決電磁兼容性(EMC)問題。

  鐵粉芯概述

鐵粉芯是磁性材料四氧化三鐵的通俗說法,主要套用於電器迴路中解決電磁兼容性(EMC)問題。實際套用時,根據不同波段下對濾波要求不同會添加各種不同的其他物質(一般為企業機密)。

電磁兼容是指電器迴路中由於各種不同原因產生的雜波,這些雜波不僅對電器迴路的正常運轉有妨害,而且其輻射對人體有一定害處。所以各國(尤其是歐盟)對此有各種規定,即電磁兼容性(EMC)。
電線上面的雜波主要通過磁環來解決其電磁兼容性問題。當一定波段的雜波通過磁環時,磁環的電磁特性導致這一波段的電流被轉化為磁力以及部分熱量從而被消耗掉。來達到降低雜波的目的。

磁環的材料目前比較多的是鐵粉芯(價格低廉,套用廣泛),高級的還有稀土材料等。

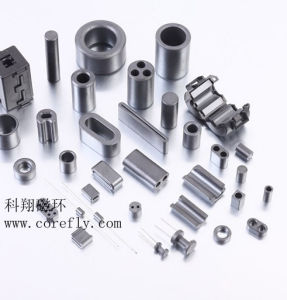

鐵粉芯磁環鐵粉芯磁環

各種鐵粉芯的飽和磁感強度Bs值高達500-1300mT,磁導率範圍從22~100;能在高的磁化場下不被飽和,具有良好的交、直流疊加穩定性;初始磁導率μi隨頻率的變化穩定性好;價格在各種金屬軟磁粉芯中是最低的。但高頻下損耗高。

羰基鐵粉是通過CO與鐵在高溫高壓下反應,生成5羰基鐵油狀物,經低壓分離後得到產品。經退火防氧化處理即可得到。當溫度為200℃,200bar的條件下羰基合成反應式如下Fe+5CO——Fe(CO)5羰基鐵在300℃,1bar的條件下分解為Fe和COFe(CO)5——Fe+5CO

 在分解過程中,因為Fe有催化CO與CO2反應的作用,通常採用通NH3作為保護氣體來抑制該反應。這樣一來羰基鐵粉中就不可避免的會有N元素的存在。從鏇風收集器中收集到的產品一般鐵含量約在97%左右,其中C和N的含量均小於1%。由於有Fe2O3,Fe3N等雜質的存在,同時,鐵粉表面也會對CO和NH3氣體有一定的吸附,這些因素造成鐵粉硬度比較大,通常被稱之為硬粉。

將鐵粉用H2氣體還原1小時,鐵含量將提高到99.0%左右,同時其他元素的含量也將明顯降低。這種還原過的羰基鐵粉,硬度稍低,也被稱之為軟粉。羰基鐵粉活性很大,正常情況放置一段時間後,因為熵的增加,會發生自動團聚。發生團聚的鐵粉顆粒度增加,顆粒粘結,對於注射成型套用有比較大的影響。

鐵粉芯型號

-2材質:是一種低導磁率材料,它比其他沒有附加空隙損耗的材料更能降低操作時的交流通量密度。

-8材質:這種材料在高偏流下損耗低,且線性良好,是良好的高頻材料。此種材料在鐵粉芯中價格是最貴的。真正的-8材質型鐵粉芯是用羰基鐵粉生產的,較一般材質價高達10倍以上。

-18材質:這種材料跟-8材質一樣損耗較低,但導磁率較高,且有良好的直流飽和特性,價格較低。

-26材質:最為通用的材料,是一種使用成本效益高的材料。適於功率轉換和線路濾波等各種用途,目前使用最為廣泛。

-28/-30材質:這種材料導磁率較低,具有良好的線性度,價格低廉,使用廣泛,特別是廣泛使用於大尺寸的大功率UPS抗流器。

-33/-34/-35材質:此種材料具有-8材質類似的優良特性,且高直流偏場下線性良好,是-8材質的良好代用品。適合高頻下磁芯損耗可允許較-8材質大一些的情況下使用,其價格比-8材質大大降低。

-38材質:是一種高磁導率,可替代材料-26的低成本選擇,最適合線性頻率的套用

-40材質:其特性及通用性類似於-26材質。在使用較大尺寸磁芯的情況下,其價格比-26材質便宜。

-45材質:一種磁導率最高的材料,可替代材料-52,但磁芯損耗較高

-52材質:這種材料具有與-26材質一樣的導磁率,然而在高頻下損耗比-26材質低,在新型的高頻抗流器上得到廣泛使用。

-2/93材質:是一種可替代材料-2但不昂貴的選擇,適應於高頻率時磁芯損耗不重要的情況。高偏流時線性良好。

-8/93材質:是一種可替代材料-8,但不昂貴的選擇,磁芯損耗接近-8,高偏流時線性良好。

鐵粉芯特性

鐵粉芯一般適用於-65℃~125℃的溫度範圍,當磁芯處於較高的溫度環境中,會使電感品質因數(Q)永久性的降低,這是由於其在製造過程中使用了有機粘結劑,如環氧樹脂等;當使用溫度超過150℃時,其材料內部的樹脂會惡化,使磁芯的損耗增大,降低鐵粉芯的使用壽命。這種特性的偏離程度取決於時間、溫度、磁芯大小、頻率和磁通密度等。

鐵粉芯區別.

由於鐵粉芯的磁通量比鐵氧體多近三倍,在通常衰減50%的情況下,如果設計方案使用適度飽和的鐵粉芯,那么就可以在磁芯體積減少35%的情況下獲得更佳性能。高溫時二者的磁通量差異會更加明顯,因為鐵氧體的磁通量會隨溫度升高而降低,而鐵粉芯則相對保持穩定。鐵粉芯:使用安匝數>800,能在高的磁化場下不被飽和,能保證電感值最好的交直流疊加穩定性。在200kHz以內頻率特性穩定;但高頻損耗大,適合於10kHz以下使用。MPP磁芯(鉬坡莫合金粉芯81%Ni,2%Mo,17%Fe):使用安匝數<200,50Hz~1kHz,μe:125~500;1~10kHz;μe:125~200;>100kHz:μe:10~125HF磁芯(高磁通量粉芯,50%Ni,50%Fe):使用安匝數<500,能使用在較大的電源上,在較大的磁場下不易被飽和,能保證電感的最小直流漂移,μe:20~125FeSiAl磁芯:代替鐵粉芯使用,使用頻率可大於8kHz。DC偏壓能力介於MPP與HF之間。鐵氧體:飽和磁密低(5000Gs),DC偏壓能力最小。

鐵粉芯用途 .

用於高頻抗流器、功率轉換輸出抗流器、EMI噪音濾波器、脈衝變壓器、DC輸入輸出濾波器、調光抗流器、功率因數修正電感器、連續態返馳電感器的製作。
