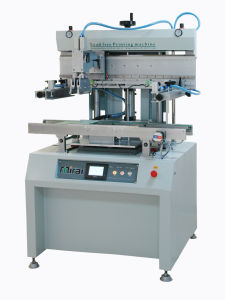

錫膏印刷機又稱SMT印刷機,一般由裝版、加錫膏、壓印、輸電路板等機構組成。它的工作原理是:先將要印刷的電路板製成印版,裝在印刷機上,然後由人工或印刷機把錫膏塗敷於印版上有文字和圖像的地方,再直接或間接地轉印到電路板上,從而複製出與印版相同的PCB板。

基本信息

特點

全自動運輸PCB板,全自動印刷,可用於全自動生產線連線,不用人工放板及印刷。自動氣缸四點鋼網鎖緊定位系統,鋼網定位操作方便,印刷重複精度可至±0.02mm,活動鋼網框架,可使用不同大小鋼網。懸浮刮刀可自式動平衡左右刮刀壓力,延長刮刀及鋼網壽命,保證可靠印刷。進口工業級別帶通訊功能PLC+人機界面控制,直接與PLC通訊,能夠直接通過人機界面設定速度,操作簡單\穩定\可靠方便。先進的故障診斷系統,如產生故障能通過人機界面顯示,方便操作人員迅速排除故障。獨創錫漿印刷節省系統,在錫漿的印刷的過程中,刮刀邊緣能自動將溢出的錫漿擋住,確保錫漿不被浪費。刮刀壓力數字顯示,並且壓力可調。模組化刮刀設計,更換簡潔方便。步進.半自動.全自動模式可選,首創3種工作模式,通過步進方式可以方便不規則PCB印刷的調整。

錫膏印刷機基板處理機能

基板處理機能包括PCB基板的傳輸運送、定位、支撐。
傳輸運送是指PCB板的搬入、搬出以及PCB板固定前的來回小幅移動。
基板的定位分為孔定位、邊定位兩種,還有光學定位進行補正確保位置的準確。
基板的支撐是使被印刷的PCB保持一個平整的平面,使PCB基板在印刷過程中不發生變形扭曲。所用方式有支撐PIN、支撐塊、支撐板3種。支撐PIN靈活性較強、局限性較小,目前較常用;支撐塊、支撐板局限較多,一般用在單面製程。

技術參數

項目 MP200XL
最大基板尺寸 1200×300mm
印刷台板面積 1260×350mm
最大網框尺寸 1650x450mm
刮刀速度 0-100mm/sec
電源 220V單相50/60HZ
電力消耗 150W
PCB基板厚度 0.2-6.4mm
印刷位置固定、外型基準針 PC Bouter or pin positioning
台板微調 Front/back±10mm Right/Left±10mm
印刷精度 ±0.05mm
機器重複精度 ±0.02mm
使用空壓 4-7kg/c㎡
機器尺寸 L1950*W1000*H1680mm
機器重量 500KG
