瑞士莫瓦格公司研製的“鋸脂鯉”系列裝甲車是目前世界上最成功的輪式裝甲車車族之一,在世界輪式裝甲車領域中占有絕對優勢。然而莫瓦格公司並不滿足現狀,又繼續研發出了“鋸脂鯉”III裝甲車,目前正在研製“鋸脂鯉”IV裝甲車。“鋸脂鯉”裝甲車於20世紀70年代開始研製,是世界上最早的8×8型輪式裝甲輸送車,問世後,世界各國競相仿效。自此,“鋸脂鯉”裝甲車成為世界上裝備數量最多、用途最廣的輪式裝甲車。該車被16個國家所採用,總產量達到6500輛,另外還有約1600輛的生產訂單。

基本信息

附加裝甲

最初,“鋸脂鯉”裝甲車的車體僅能抵禦北約標準7.62毫米彈藥的攻擊,但這足以能滿足國內治安和警察部隊的需要。然而,從1982年被美國海軍陸戰隊採用的“鋸脂鯉”I(美軍稱為LAV-25)裝甲車開始,所有的“鋸脂鯉”裝甲車的車體都改為裝甲鋼焊接結構,這種裝甲能夠抵禦100米距離上發射而來的7.62毫米穿甲彈的攻擊。

具備較高防護能力的“鋸脂鯉”II裝甲車採用了鉚接式附加鋼板。隨後出現了防護力更強的“鋸脂鯉”III裝甲車,1997年被加拿大和美國陸軍所採用,並分別命名為“科迪亞克”和“斯特賴克”裝甲車。這兩種車都安裝了由德國IBD公司研製的陶瓷複合裝甲組件,從而使車輛能夠抵禦14.5毫米B32型鋼芯穿甲彈的攻擊。這種彈藥是非常規部隊所面臨的最大威脅,能否抵禦這種彈藥的攻擊已被作為衡量當前輕型裝甲車輛的防護標準。具備這種防護水平的附加裝甲的重量為1300~1700千克,安裝該裝甲後將降低車輛的有效載荷。

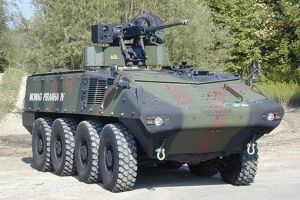

“鋸脂鯉”IV裝甲車的戰鬥全重為25噸,較之戰鬥全重為18.5噸的“鋸脂鯉”III裝甲車要重了許多。為了提高防護能力,“鋸脂鯉”IV裝甲車減少了有效載荷,以用於安裝附加裝甲。有失必有得,該車除能抵禦14.5毫米鋼芯穿甲彈外,還能抵禦25毫米脫殼穿甲彈和30毫米穿甲彈來自車體正面的攻擊。

防崩落襯層

“鋸脂鯉”III裝甲車和“鋸脂鯉”IV基型車除了在車體外部安裝附加裝甲外,其車體內層表面還增加了芳香族聚醯胺(Aramid)纖維複合材料塗層。這種塗層能夠增強車體鋼度,同時還能降低車體被大威力彈藥擊穿後對車內人員造成的傷害。

裝甲防護

駐伊美軍為了對付武裝分子使用的RPG-7空心裝藥火箭彈的威脅,為其“斯特賴克”裝甲車(“鋸脂鯉”III的變型車)安裝了“格柵”裝甲。這種裝甲美軍早在1966年就曾使用過,當時稱為板條狀裝甲,安裝在M113裝甲輸送車上。英國在20世紀70年代也為駐紮在北愛爾蘭的“撒拉遜”裝甲輸送車研製了外觀相似的“格柵”裝甲,蘇聯陸軍也在80年代為入侵阿富汗的T-62坦克安裝了類似的“格柵”裝甲。最近,英國也為其駐紮在伊拉克的裝甲車輛加裝了板條狀裝甲,澳大利亞陸軍也為其駐伊部隊的ASLAV-25裝甲車(“鋸脂鯉”II的澳大利亞型號)研製了其它形式的板條狀裝甲。

然而,儘管這種類型的防護裝置被廣泛採用,但其最終目的都是用來對付RPG-7火箭彈的攻擊,雖然條狀、“格柵”或板條狀裝甲能夠針對RPG-7火箭彈的引信裝置的弱點使其失效或在其擊中車體前將其引爆,但它只能用來對付RPG火箭彈攻擊,而無法有效地對付其它類型的威脅。而且加裝“格柵”裝甲的“斯特賴克”裝甲車的重量增加了2.231噸,寬度也增加了500毫米,極大地影響了該車在一些特殊環境下的機動性能。

而時下得到廣泛套用、可有效抵禦空心裝藥武器的反應式夾層裝甲,因其較大的重量和受攻擊後產生的碎片易傷害伴隨部隊人員(即使這種反應裝甲目前已經改用混合材料或採用非金屬夾層材料)等缺點,因此沒有被莫瓦格公司所採用。與此同時,莫瓦格公司更看重“硬殺傷”主動防護系統的優勢,但目前主動防護系統還沒有裝備該公司的裝甲車輛。

地雷防護

在進一步提高“鋸脂鯉”裝甲車車體防護的同時,莫瓦格公司還致力於提高該車抵禦地雷的能力。這在“鋸脂鯉”IV基型車上尤為突出,其研製成果已經體現在了“鋸脂鯉”III裝甲車上。

目前已經完成的改進包括安裝由纖維塑膠複合材料製成的載員艙地板。它能夠確保載員的腳部免受來自車底部地雷爆炸衝擊波的傷害。“鋸脂鯉”III的車內地板與車底部裝甲板之間填充了吸能材料。“鋸脂鯉”IV裝甲車還在傳動裝置下部安裝了防雷衝擊波偏轉板,以削弱地雷爆炸時產生的衝擊能量。

在乘員防護方面,“鋸脂鯉”IV裝甲車載員艙的座椅沒有直接安裝在底甲板上,而是採用懸掛方式與車頂相連,從而削弱了車底部爆炸衝擊波對載員的傷害,同時簡化了座椅結構並加入了吸收能量部件。駕駛艙的踏板和座椅也採用了懸掛方式,且載員艙座椅下面還增加了腳撐,從而進一步確保載員的腳部遠離底板。這種座椅及其它方面的地雷防護設計是由莫瓦格公司與加拿大有關公司聯合完成的。

安裝在“鋸脂鯉”IIIC裝甲車上的地雷防護裝置能夠承受8千克梯恩梯炸藥在一個車輪下或6千克梯恩梯炸藥在車底部所產生的爆炸衝擊力,整套裝置的重量為660千克。“鋸脂鯉”IV裝甲車所採用的地雷防護裝置的重量達到了1600千克,能夠承受8千克梯恩梯炸藥在車底部爆炸所產生的衝擊力,也能承受8~10千克梯恩梯炸藥在車輪下爆炸所產生的衝擊力,而且在附加了表面密度為75千克/平方米的材料層後,車輛將具有抵禦TMRP-6自鍛破片地雷的攻擊能力。

根據地雷防護效能與重量的關係,可通過質量效能常數來評定防護等級:1.5為防護爆破殺傷地雷;1.7為防護破片地雷。

懸掛系統

抗地雷設計得益於“鋸脂鯉”裝甲車的595毫米的車底距地高。此外,早期的“鋸脂鯉”III、為丹麥和愛爾蘭製造的“鋸脂鯉”IIIH以及後來的“科迪亞克”和“斯特賴克”裝甲車都配備了高度可調式液氣懸掛系統。“鋸脂鯉”IV裝甲車的可調式懸掛裝置使最大車底距地高達到了725毫米。

為波札那、西班牙和瑞士陸軍製造的“鋸脂鯉”IIIC裝甲車又採用了“鋸脂鯉”I和II上使用的“麥弗森”懸掛裝置。該車的前4輪懸掛裝置為盤簧式,後4輪懸掛裝置為扭桿式。但這種懸掛裝置較其早期型號有了大幅度改進,使新型“鋸脂鯉”IIIC裝甲車的戰鬥全重從原來的18.5噸提高到22噸。

“鋸脂鯉”IV裝甲車的懸掛裝置不同於其它型號,其8個車輪均採用“麥弗森”液氣懸掛裝置,從而保證了車輪部件的通用性。同時,該車除了前4輪轉向外,後4輪也可在液壓驅動下偏轉一定的角度,這種設計使該車的轉向半徑從原先的9.9米縮小到7.7米,從而改善了車輛行駛的靈活性。

“鋸脂鯉”IIIC裝甲車的車輪和車胎的尺寸與早期型號的相同,輪胎為12.00R20XML防彈型輪胎,並配備了中央輪胎充氣系統。但是“鋸脂鯉”IV的輪胎尺寸較大,為395/85R20型。

“鋸脂鯉”IIIC和“鋸脂鯉”IIIH裝甲車在不需要全輪驅動的情況下可以將第1、第4車橋解除鎖定。由於新型“鋸脂鯉”IIIC的車體較長,因此其第2、第3車軸之間的距離比“鋸脂鯉”IIIH裝甲車的大。

兩棲型“鋸脂鯉”IIIC裝甲車通過傳動裝置和短橫軸將發動機的功率傳送給水上推進器。除了推進器外,“鋸脂鯉”IIIC裝甲車的兩棲設備還包括一塊大型防浪板。該車在戰鬥全重為18.5噸時能夠抵禦2級的海浪。

發動機

“鋸脂鯉”III裝甲車打破了莫瓦格公司一貫採用底特律公司的二衝程發動機的傳統,取而代之的是四衝程柴油發動機。新型發動機不僅具有較高的燃油效率並達到了排放標準,而且極少產生早期車輛的那種羽狀黑煙。

LAVIII和“斯特賴克”裝甲車最初採用的發動機為“卡特皮勒”3126型發動機,最大功率為261千瓦。但是爾後生產的“鋸脂鯉”IIIH裝甲車則採用了294千瓦的MTU6V183TE2柴油發動機。“鋸脂鯉”IIIC裝甲車也裝備了擁有同樣功率的6缸、8.8升排量的“卡特皮勒”C9發動機;傳動裝置採用ZF7HP602變速箱,有7個前進檔和1個倒檔。

由於重量較大,“鋸脂鯉”IV裝甲車需要更大功率的發動機,因此其基型車選用了MTU6V199TE20柴油發動機,最大功率為406千瓦,傳動裝置採用“埃卡馬特”ZF7HP902變速箱。

武器方案

“鋸脂鯉”裝甲車的武器可根據用戶需求選裝,包括12.7毫米重機槍、105毫米坦克炮、120毫米迫擊炮等多種武器。

“鋸脂鯉”系列裝甲車最普遍的武器配置是裝有25毫米M242“大毒蛇”機關炮的雙人炮塔。直到“斯特賴克”裝甲車出現,裝甲輸送車才開始裝備配有12.7毫米重機槍的康斯伯格公司的“保護者”遙控武器站。LAV-25炮塔為通用汽車公司德爾科防務系統分公司幾年前的產品,該公司已在2年前併入了通用動力公司地面系統分公司加利福尼亞技術中心。但由於該中心不久前已經關閉,因此LAV-25炮塔目前由澳大利亞通用動力公司地面系統分公司負責生產。

LAV-25炮塔還安裝在新型“鋸脂鯉”IIIC裝甲車和“鋸脂鯉”IV步兵戰車上進行了論證。雖然25毫米機關炮是當前輕型裝甲車的標準武器,但是從發展趨勢來看,裝備火力更強的30毫米機關炮是必然的。德爾科公司為此已經研製成功了裝備30毫米“大毒蛇”II機關炮的LAV-30炮塔。LAV-30原型炮塔已經由莫瓦格公司安裝在“鋸脂鯉”IV步兵戰車上,並進行了大威力機關炮的可行性論證和步兵戰車的主要武器論證。

莫瓦格公司目前在研的“鋸脂鯉”IV裝甲車的武器方案還包括105毫米和120毫米坦克炮。安裝大口徑火炮的可行性已經在美國的“斯特賴克”機動火炮系統上得以驗證。
