鋁合金管母線

鋁合金管母線

鋁合金管母線是母線的主導產品之一,是電力輸變電系統中關鍵的設備(材料)之一,對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用。

鋁合金管母線的用途

主要套用在我國電力建設工程中電網輸電導線與變電站變壓器之間的導體連線、輸電線路中的跳線、電力設備中的連線導體以及大電流直流融冰裝置中作過流導體,是取代傳統的矩形、槽形、棒形母線和軟導線的全新導體,是電力輸變電系統中關鍵的設備(材料)之一,對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用。

鋁合金管母線的性能

該系列產品具有獨特的材料性質(LDRE稀土鋁合金、6Z63耐熱鋁合金等)、結構形式和加工工藝,擁有3項已授權的實用新型專利、3項申請已通過初審的發明專利、1項申請已受理的實用新型專利,是一種新型節能的母線導電材料,是傳統鋼芯鋁絞線、槽型、矩型鋁母線的替代產品。
主要性能體現在:
1)管型導體(母線)採用國內先進的熱頂鑄造無縫管等一系列的先進工藝,表面光滑,尺寸精度高,抗拉強度大,不易產生放電和變形;
2)產品採用公司自行研發的稀土、耐熱鋁合金材料(已申報國家發明專利),具有優良的加工、焊接、導電及耐熱性能。產品經科技部門組織鑑定,達到國際先進水平(黃岡市科技局黃科鑒字[2009]第1號);
3)對流散熱條件好,溫升低,損耗小,導電能力強、載流量大(國網武漢高壓研究院《試驗報告》2008纜字第S13號);
4)耐熱性能高,可提高管母線的工作溫度(工作溫度達到150℃-200℃),導體在高溫下具有較高的機械強度,提高輸變電系統的安全可靠性(武漢理工大學材料研究與測試中心《檢測報告》2008343號);
5)安裝占地面積小,組合管母線是軟導線占地面積的1/3;
6)抗腐蝕,不易覆冰、抗災能力強,使用壽命長(國內首次套用在融冰裝置中,已申報國家專利);
7)安裝方便,外形美觀,運行安全、穩定、可靠,便於檢修和維護。

鋁合金管母線的外觀

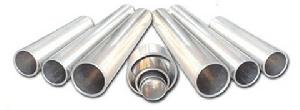

產品為空心管形結構,表面光澤,外形美觀,尺寸均勻。外徑尺寸從φ60mm到φ300mm;壁厚從3mm到12mm,單根長度最長可達15米。實圖如下:
四、鋁合金管母線的技術要求:
1) 管口平整,且與軸線垂直。
2) 管母線長度偏差為正誤差:+15~+25mm
3) 管母線允許有不影響外徑尺寸的矯直螺鏇痕,其深度不超過0.5mm
4) 管母線彎曲度:m/L<2.0mm
5) 管母與其配套的襯管的間距不大於0.5mm並能保證安裝需要。
6) 母線表面光潔平整,無有裂紋、折皺、夾雜物及變形和扭曲現象。
7) 管母材質採用6063G系列,狀態:T6。
8) 彈性模量值以控制其安裝後的撓度值在規定範圍內。

鋁合金管母線遵循的技術標準

GB/T 3190-2008 《變形鋁及鋁合金化學成分》
GB/T 4436-1996 《鋁及鋁合金管材外形尺寸及允許偏差

鋁合金管母線鋁合金管母線
GB/T 4437.1-2000 《鋁及鋁合金熱擠壓管 第1部分:無縫圓管》
GB6983 《工業用鋁及鋁合金拉(扎)制管》
GB228 《金屬拉伸試驗方法》
GB/T6893-2000 《鋁及鋁合金拉(軋)制無縫管》
GB/T4437.1-2000 《鋁及鋁合金外形尺寸及允許偏差(擠壓無縫)》
GB/T4437.2-2001 《鋁及鋁合金外形尺寸及允許偏差(擠壓有縫)》
GB/T3048.2-2007 《電線電纜電性能試驗方法、金屬導體電阻率材料試驗》
YS/T454-2003 《鋁及鋁合金導體》
Q/XH01-2008 《鋁及鋁合金管型導體》
GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規範
包裝、標誌、運輸、貯存:GB/T3199—2007《鋁及鋁合金加工產品包裝、標誌、運輸、貯存》
2008年初,我國南方遭遇了50年不遇的特大冰災,給電力供電系統造成了極大的破壞,為解決輸變電線路覆冰問題,電力設計院在供電系統中增加了大電流直流融冰裝置,要求與其配套的電氣設備必須具備更大的截流能力和更高的耐熱性能,為滿足電力市場需求,公司研製開發了大電流直流融冰裝置中的高強度耐熱鋁合金管母線及其配套連線金具,經用戶使用,產品性能充分滿足電力設計及使用要求,得到電力部門的一致好評。高強度耐熱鋁合金管母線的耐熱性能好,在較高的使用溫度下(150℃~200℃)具有較高的強度,加熱到250℃保溫一小時,自然冷卻後仍能保持較高的力學性能,抗拉強度仍能維持常溫的80%,抗覆冰能力強。
