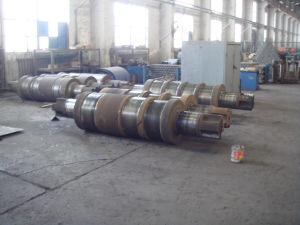

軋輥檢測

軋輥檢測其原理是隨著單片技術的發展，1978年，瑞士人Leeb博士首次提出了一種全新的測硬方法，它的基本原理是具有一定質量的衝擊體在一定的試驗力作用下衝擊試樣表面，測量衝擊體距試樣表面1mm處的衝擊速度與回跳速度，利用電磁原理，感應與速度成正比的電壓。

里氏硬度計
主要功能
可通過按鍵選擇測試材料、硬度制式、測試方向及測試次數；
可實現六種硬度（HLD、hrb、HRC、HB、HV、HS）間的轉換；
可反覆顯示各次測試結果，並可自動或手動刪除誤操作測試結果；
可隨時輸出單次測試平均值或整體輸出所有存儲數據；
自動檢測電池電壓，在測試狀態有電量顯示圖示；
硬度計注意事項
除了各種硬度計使用時特殊注意事項外，還有一些共同的應注意的問題，現列舉如下：
1、硬度計本身會產生兩種誤差：一是其零件的變形、移動造成的誤差；二是硬度參數超出規定標準所造成的誤差。對第二種誤差，在測量前需用標準塊對硬度計進行校準。對洛氏硬度計校正結果，差值在±1之內合格。差值在±2之內的穩定數值，可以給出修正值。差值在±2範圍之外時則必需對硬度計進行校正維修或換其他硬度測試法測定。
洛氏硬度各標度有一事實上的適用範圍，要根據規定正確選用。例如，硬度高於HRB100時，應採用HRC標度進行測試；硬度低於HRC20時套用HRB標度進行測試。因為超出其規定的測試範圍時，硬度計的精確度及靈敏度較差，硬度值不準確，不宜使用。其他硬度測試法也都規定有相應的校正標準。校準硬度計用的標準塊不能兩面使用，因標準面與背面硬度不一定一致。一般規定標準塊自標定日起一年內有效。
2、在更換壓頭或砧座時，注意接觸部位要擦乾淨。換好後，要用一定硬度的鋼樣測試幾次，直到連續兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機接觸部分壓緊，接觸良好，以免影響試驗結果的準確性。
3、硬度計調整後，開始測量硬度時，第一個測試點不用。因怕試樣與砧座接觸不好，測得的值不準確。特第一點測試完，硬度計處於正常運行機制狀態後再對試樣進行正式測試，記錄測得的硬度值。
4、在試件允許的情況下，一般選不同部位至少測試三個硬度值，取平均值，取平均值作為試件的硬度值。
5、對形狀複雜的試件要採用相應形狀的墊塊，固定後方可測試。對圓試件一般要放在V形槽中測試。
6、載入前要檢查載入手柄是否放在卸載位，載入時動作要輕穩，不要用力太猛。載入完畢載入手柄應放在卸載位置，以免儀器長期處於負荷狀態，發生塑性變形，影響測量精確度。
維氏、洛氏硬度
硬度：是材料抵抗局部塑性變形的能力，現在多用壓入法測定。
註：各硬度值相互之間不能直接比較，只能通過硬度對照表換算。
一 、布氏硬度（HB）
1.測試用壓頭：直徑為D的鋼球或硬質合金球；
2.適用範圍：對金屬來講，只適用於測定退火、正火、調質鋼、鑄鐵及有色金屬的硬度。
3.優點：測量誤差小，數據穩定；
4.缺點：壓痕大，不能用於太薄件或成品件,只適用於小部分。
5、布氏硬度計HBE-3000外形設計上美觀大方，有使用簡單方便,免計算查表等特點方便了廣大用戶的使用。布氏硬度試驗是所有硬度試驗中壓痕最大的一種試驗法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以它是一種精度較高的硬度試驗法。
布氏硬度計HBE-3000技術參數：
總試驗力(N)：612.5,980,1225
布氏硬度試驗(N)：1837.5,2450,4900,7350,9800,14700,29400
硬度測量範圍：8-650HBW（硬質合金鋼球）
顯微鏡放大倍率：20X
試件允許最大高度(mm)：220
壓頭中心到機身距離(mm)：135
布氏硬度計電源電壓：AC220V/50HZ
二、洛氏硬度（HR）
1.洛氏硬度的分類及適用範圍：根據壓頭的材料及壓頭所加的負荷不同，洛氏硬度可分為：HRA、HRB、HRC。HRA 適用於測量硬質合金、表面淬火層或滲碳層；HRB 適用於測量有色金屬和退火、正火鋼等；HRC 適用於調質鋼、淬火鋼等。
2.洛氏硬度的優點：操作簡單、壓痕小、適用範圍廣；
3.洛氏硬度的缺點：測量結果分散度大。
4、洛氏硬度計R(D)-150A1是一款手動加卸試驗力的洛氏硬度計，適用黑色金屬、有色金屬的洛氏硬度測定。廣泛適用於工廠車間和計量部門。
洛氏硬度計R(D)-150A1技術參數：
初試驗力(N)：98
總試驗力(N)：588,980,1471
硬度示值讀數方式：表式
試件允許最大高度(mm)：170
壓頭中心到機身距離(mm)：140
硬度測試範圍：
(20-88)HRA
(20-100)HRB
(20-70)HRC
三、維氏硬度（HV）
1.測試用壓頭：金剛石四方角錐體，所加負荷較小；
2.維氏硬度的優點：保留了布氏硬度和洛氏硬度的優點，既可測量由極軟到極硬的材料的硬度，又能相互比較。
3.維氏硬度計HVC-5A1是手動型維氏硬度計，而HVC-5D1型是自動轉塔硬度計。本機採用高倍率光學測量系統，目鏡鼓輪一次讀數。可測定鋼、有色金屬、IC薄片、薄塑膠、金屬薄片、塗層、表面覆層、層壓金屬、熱處理碳化層和淬火硬化層的深度與硬度梯度。
維氏硬度計HVC-5A1內置硬度計算器，可通過輸入壓痕對角線長度，直接在LCD螢幕上顯示硬度值。
維氏硬度計HVC-5A1技術參數：
顯微硬度標尺:HV0.2,HV0.5,HV1.0,HV2.0,HV3.0,HV5.0
顯示:保持時間，硬度值，試驗力
試驗力(kgf):0.2 - 0.5 - 1.0 - 2.0 - 3.0 - 5.0
載入控制:自動（載入/保持/卸載）
試驗力保持時間(s):1～99
試驗力選擇:外置式選力旋鈕，試驗力顯示在LCD屏上
物鏡:10×，20×
目鏡放大倍數:10×
總放大倍數(μm):100×, 200×
測量範圍(μm):400
解析度(μm):0.5
測量範圍:(5-3000)HV
XY試台尺寸(mm):100×100
行程範圍(mm):25×25
最小讀數(mm):0.01
試件最大高度(mm)：85
試件最大寬度(mm):120(從壓頭中心線至機壁距離）
輸出:內置式微打(選配)、RS232串列接口
維氏硬度計電源電壓:AC220V/50HZ
