簡介
路基測設，就是根據橫斷面設計圖及中樁填挖深度，測設路基的坡腳、坡頂以及路面中心位置等，作為施工時填挖邊界線的依據。路基有兩種：一種是高出地面的路基，稱為路堤；另-種是低於地面的路基，稱為路塹。
平地上路基的測設

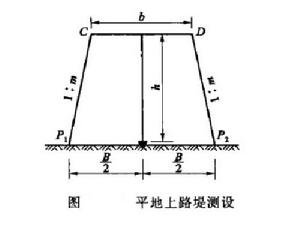

圖 1 平地上路基的測設如圖1所示為路堤橫斷面設計圖。上口b和路堤坡度1： m均為設計值，h為中樁處填土高度（從縱斷面圖上獲得）；則路堤下口的寬度為：
路基測設或
路基測設所以，在中樁橫斷面方向上，由中樁向兩側各量出號，得到P和P，則P和P就是路堤的坡腳點。再在橫斷面上向兩側各量出號，並用高程測設方法測設出二處的高程，即得到坡頂C和D，將P、C、D、P相連，即得填土邊界線。
斜面上路堤的測設
在這種情況下可採用兩種方法：
坡度尺法

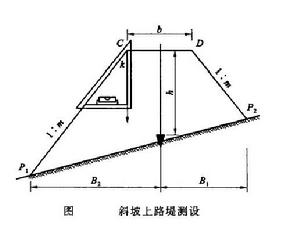

圖 2斜面上路堤的測設坡度尺實際，上是斜邊為1：m的直角尺。其操作方法是:先 根據中樁、h和號測設出坡頂C和D的位置，將坡度尺，上k點與C（或D）重合，以掛在k點上的垂球線與尺子的豎直邊重合或平行時把坡度尺固定住，此時斜邊延長與地面的交點即為坡腳點，如圖2所示。
圖解法
先將路堤設計橫斷面畫在透明紙上，然後將透明紙按中樁填土高度蒙在實測的橫斷面圖上，則設計橫斷面圖的坡腳線與實測橫斷面圖上的交點，就是坡腳點，從坡腳點量至中樁的水平距離，就是圖2中的B和B。
平地上測設路塹

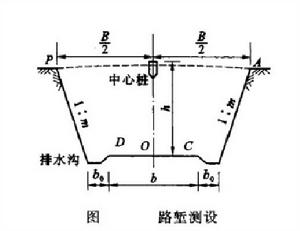

圖 3 平地上測設路塹根據路塹設計橫斷面圖上的下口b和排水溝寬b以及坡度1：m，即可 算出上口寬度：
路基測設或
路基測設從中樁起，在橫斷面上向兩側分別量出，即得坡頂C和D，將相鄰坡頂點相連，即得開挖邊界線，如圖3。
斜面上路塹的放樣
在斜面上的路塹的放樣，可以用斜面上路堤放樣的圖解法。
