超音波襉棉機

超音波襉棉機

超音波襉棉機是利用高頻振動波傳遞到兩個或多個需焊接的材料表面,在加壓的情況下,使材料表面相互摩擦而形成分子層之間的熔合,達到布料與布料、布料與化纖棉、塑膠薄膜與塑膠薄膜等材料,面料和噴膠棉、無紡布、海棉等材料的熔接,從而完成焊接的機器。

超音波襉棉機簡介:

一.工作原理

利用高頻振動波傳遞到兩個或多個需焊接的材料表面,在加壓的情況下,使材料表面相互摩擦而形成分子層之間的熔合,達到布料與布料、布料與化纖棉、塑膠薄膜與塑膠薄膜等材料,面料和噴膠棉、無紡布、海棉等材料的熔接,從而完成焊接。 其優點在於快速、節能、熔合強度高、導電性好、無火花、接近冷態加工。

二.產品特點

1.焊接時間短,超音波自動縫合免用針線,省去頻繁換針線的麻煩,縫合速度是針車絎縫的5到10倍,寬幅由客戶自定;
2.由於不用針,避免了縫合加工有斷針殘留在料內的情況,消除了安全隱患,屬於新一代的安全環保產品;
3.沒有傳統線縫合的斷線接頭情況,粘固力強,壓紋清晰,表面更加具有立體浮雕效果,產品更顯高檔美觀;
4.加工後成品無針孔不滲水,更具防水保曖效果;
5.利用滾輪模具,換模容易,可縫合出千變萬化且複雜的非連續性及對稱性圖案,更可依客戶需求開發各種花形圖案;
6.本機自動智慧型化程度高,裝配紅外線自動對邊系統能自動修正各層物料,使縫合時上下物料始終保持對齊狀態,加工損耗低,產品更加平整穩定

三.機器參數

型號:NK-JM2012
頻率:15KHZ,
電源:AC 380V 50Hz 總功率:10KW(峰值)
熔接最大寬幅:1600MM
氣源:壓縮空氣(5MPA)
機架顏色:米黃色
機架材料:機架採用型鋼通焊接結構
超音波系統:力勁超音波品牌(20K 1.2KW 八套)
超音波模具:採用進口美鋁模
系統控制:PLC
產能:0-12米/分鐘
起動方式:PLC電腦程式控制
機器外形尺寸:L4.5*W3.3*H2(米)(以實物為標準)
機器結構
圖一:超音波襉棉機控制臺:PLC程式控制,可選擇中英文顯示模式;機器運行控制程式由我司自行開發,

襉棉機襉棉機
並通過反覆的試驗測試,從而確保整個程式的高精度、低故障的高穩定性運行;

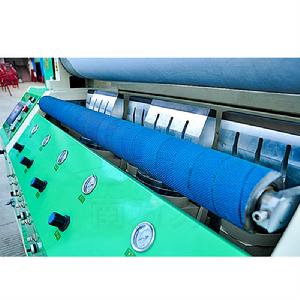

圖二:超音波襉棉機花輥形狀:襉棉花輥在原材料上採用腐蝕成形,再經過高精度磨床處理成形,能有效地保證花輥的光滑度和平整度,從而保證產品的美觀。
圖三:超音波襉棉機焊接模具:採用台灣進口鋁模,接觸面採用硬氧處理以達到模具硬度和耐磨度,使模具更加耐磨損且壽命長
圖四:超音波襉棉機調試:機架上有水平調節螺絲用來調整模具與花輥的平衡度,微調螺絲用來調整模具與花輥的間距,從這兩個方面來保證成品的美觀。四.套用範圍

汽車蓬布,車罩椅套,箱包手袋,鞋類鞋材,服裝棉衣,童裝風褸,枕頭被套,床墊床罩,靠墊抱枕,桌墊檯布,窗簾浴簾,防寒手套,嬰兒墊防濕尿墊,家飾用品,衣櫥,收納儲物,帳篷衣櫃,洗衣機蓋套,媽咪袋,奶瓶保溫桶袋,電熱毯,化妝包,西服套,床下櫃,桑拿套罩,鞋掛袋收納盒袋,PVC水池底等。

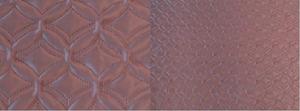

超音波襉棉機樣品超音波襉棉機樣品

超音波襉棉機使用說明:

新機使用前,必須閱讀超音波襉棉機說明書,並熟知本說明書之內容。
1. 機械各部功能說明
1)調整螺帽:限制氣缸行程長短距離。
2)壓輪氣缸:控制壓輪上升和下降。
3)壓輪開關:壓輪控制開關,在機頭左側。單擊壓輪下降
4)模架:固定花輪。
5)花輪:縫合,裁切加工件之模具。
6)冷卻風扇:散熱振動子溫度,使其能長時間工作。
7)花輪氣缸:控制花輪上升和下降。
8)機頭:固定花輪的傳動機構。
9)氣壓表:表示花輪加在工件上的壓力氣壓。
10)氣壓閥:依據實際需要做氣壓調整, 調整後螺帽要鎖緊。調整範圍一般在1~10Kg/cm²之間。 11)台面板:加工工件的平台。
12)發振箱:控制機台的動作程式。
13)振筒:固定振動子與鋼模。
14)機架:支撐機台本體。
15)腳踏板: 在右腳位置,控制花輪和鋼模的運轉。
16)花輪踏板:在左腳位置,控制花輪升降。
2. 發振箱功能說明:
1) 振幅顯示器:
其功能是指超音波振子和鋼模之間的諧振是否合適。鏇轉音波調整鏇鈕,能使讀數變化。一般調整到50以下。
2)電流表:
指示超音波的工作電流。空載時表示焊頭與系統諧振的狀態,一般正常為0.4~0.6A,依輸出功率的大小而異,負載時,因壓著面積和花輪和複雜、大小而定,通常由1.0~2.5A。
3)功率輸出:
調整輸出功率大小,調到不同的檔案位,電流表讀數會有變化。
4)上模速度:
調整花輪轉速高低。數字越大轉速加快,速度越快;反之速度降低。
5)下模速度:
調整超音波鋼模轉速高低。數位越大轉速加快;反之速度降低。
6)手動/自動開關:
打到自動檔位,花輪和鋼模自動運轉;打到手動開關,花輪和鋼模的運轉是由右腳的腳踏板控制的,踏下腳踏板花輪和鋼模開始工作,鬆開腳踏板花輪和鋼模即停止運轉。
7)超載指示:
紅色指示燈亮,表示設備超載。此時應該立即停機,檢查原因待故障排除後,方可繼續工作。
8)音波調整:
調整超音波振動子和鋼模之間的諧振狀態。順時針或逆時針轉動鏇鈕,振幅表讀數會改變,前已有述,正常讀數一般在50以內。
9)音波測試:
功能是測試超音波是否正常。按下音波測試開關1~2秒鐘,看超載指示燈是否亮,振幅表、電流表讀數是否在正常範圍內。
10)電源開關:
控制整機電源。開關自帶紅色指示燈,打開時紅色燈亮。
