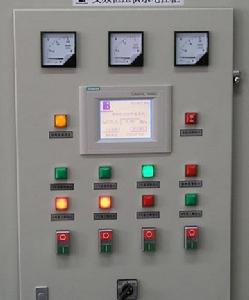

變頻水泵控制櫃

結構及原理

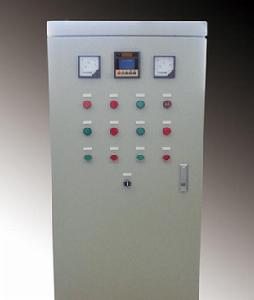

變頻水泵控制櫃變頻水泵控制櫃
變頻水泵控制櫃系統通過測到的管道壓力,經變頻器系統內置的PID調節器運算,調節輸出頻率,然後實現管網的恆壓供水。變頻器的頻率超限信號(一般可作為管網壓力極限信號)可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生,泵的開關將聯動其出口閥門。
變頻水泵控制櫃工作原理如下:

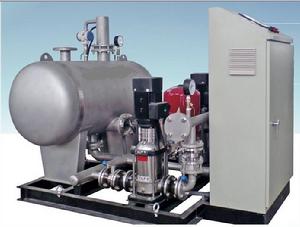

各類直接從市政管網進水的水池(箱)。如:各類建築的地面蓄水池的進水,地面鍋爐的冷水補水,地面空調系統冷卻水循環水池的補水,地面熱水循環水池的補水,消防和噴淋專用地面蓄水池的進水.智慧型變頻恆壓供水節能控制櫃,變頻供水節能控制櫃假設整個系統由四台水泵,一台變頻器,一台PLC的和的PID和一個壓力變送器及若干輔助部件構成。各部分功能如下:安裝於供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用於調節水泵轉速以調節流量;PLC的用於邏輯切換。
此外,上述系統還配備了外圍輔助電路,以保障自動控制系統出現故障時可通過人工調節方式維持系統運行,保證連續生產。
變頻恆壓供水控制櫃的製作和定製可以諮詢珠三角工控網

特點

根據水池(箱)內水位的高低自動控制電磁閥(或電動閥)的啟閉,以控制水箱(池)的進水並使水池(箱)自動保
持一定水量供用戶使用。

選型說明

變頻水泵控制櫃主要由變頻控制箱,壓力感測器水泵等組成。變頻控制櫃由斷路器,變頻器,接觸器中間繼電器,PLC的等組成。
變頻水泵控制櫃系統選用原則
水泵揚程應大於實際供水高度。
水泵流量總和應大於實際最大供水量。
變頻水泵控制櫃選型:

用戶可根據供水量和供水高度確定水泵型號及台數,然後對控制櫃進行選型。
結論
一個質量較高的變頻控制箱,從設計,工藝,製作製造,運輸,包裝,是實際要求較高的產品,要求各個環節質量保障,才能作出較高質量和水平的控制櫃。
