複合強度(composite strength)

卷材表面層與芯層的結合力度,以N/mm表示。
複合強度試驗

複合強度測試

D.1 原理
將片材一端的表面層與芯層剝開,用(100±10)mm/min的速度作 T 剝離,試樣試驗示意見圖D.1。

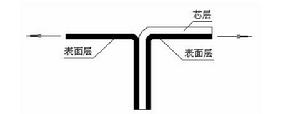

圖D.1複合強度試驗示意圖
D.2 裝置
拉力機一台(保證拉伸力測試值在量程的20%~80%之間,精度1%)。
D.3 試樣的表面層與芯層剝開的製作
D.3.1 製作所需要的器具
普通加熱板(不小於150mm×50 mm×20mm)一塊,可加熱溫度為(180~200)℃;。
聚四氟乙烯布一塊,尺寸與加熱板匹配;

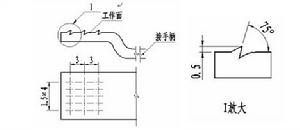

分層工具一個,金屬材質,工作面積10mm×6mm,見圖D.2所示;
防熱手套一付。

圖D.2 分層工具
D.3.2 表面層與芯層的剝開
D.3.2.1 按5.2.1的規定裁取卷材試片,將試樣的一個端頭手工製成圖D.3所示的尺寸(尺寸近似即可)。

D.3.2.2 加熱板加熱至(180~200)℃,將試樣裁剪端頭的欲剝開面與加熱板(墊上聚四氟乙烯布)接觸加熱,分層工具輕壓,(10~14) S後,移層工具橫向水平移動,並適當加壓,使卷材表面層與芯層產生相對移動,使之分離,隨即取下卷材。
D.3.2.3 手工剝離表面層與芯層,剝離長度(50~60)㎜。
D.4 試驗步驟 圖D.3 裁剪尺寸
將試樣裝夾在拉力機上,以(100±10)mm/min的速度進行 T 剝離試驗,試樣剝離長度至少要有125mm,剝離力以拉伸過程中(不包括最初的25mm)的平均力值表示。其中剝離力的取值按GB/T 2791-1995中第8條的規定進行。
D.5 計算
複合強度(N/mm)= 剝離力(N)/試樣寬度(50mm)
D.6 判定
以10個試樣剝離強度平均值符合標準規定為合格。剝離過程中如發生表面層斷裂,則判定為不合格
