藍光刻錄機是現代詞,是一個專有名詞,指的是基於藍光DVD技術標準的刻錄機。

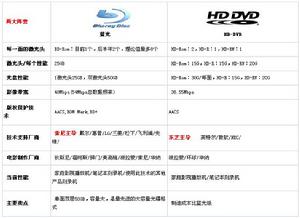

HD DVD與藍光技術參數一覽
藍光刻錄機是指基於藍光DVD技術標準的刻錄機。

國際兩大DVD標準一覽:

一、HD DVD標準東芝領銜,HD-DVD使用8/15編碼信號處理,單面單層容量可達17~27GB。 主要賣點是製造成本比藍光低。
二、藍光DVD標準索尼領銜,松下、日立、三星、飛利浦 等為代表的Blu-ray標準(藍光DVD)單面單層容量23.3/25/27GB,單面雙層50GB。

藍光和HD DVD技術解析

上個世紀80年代,Sony和Philips共同倡導了CD的規格標準,並將它用於記錄數據信息。隨著音樂與影像記錄的需要,標準存儲容量為640MB的CD已無法滿足人們的要求,更大容量的光存儲技術應運而生,這便是容量為4.7GB(單面單層)的DVD(數字視頻通用光碟)。
起初,DVD使用MPEG2壓縮標準,可以存儲廣播級效果的電影。但隨著HDTV的升溫,DVD也力不從心了,按照現行的DVD標準,一張DVD光碟可容納的HDTV節目時間還不到1個小時,無法完整記錄一部電影。況且,HDTV節目的解析度也遠遠高於現有的DVD規格,前者有720p(1280×720)、1080i/p(1920×1080)等格式,而後者僅支持480p(640×480)。
市場需要新DVD規格還有一個原因,那就是保護智慧財產權。目前盜版DVD已呈洪水泛濫之勢,各大影片商都期待下一代DVD規格給他們的影碟帶來更有效的防盜版功能。基於上述情況,國際dvd論壇組織陸續通過了兩種新DVD標準--藍光和HD DVD。
藍光與HD DVD,誰更優?
1.藍光技術特點
藍光(Blu-Ray)是由索尼、松下、日立、先鋒、夏普、LG電子、三星、湯姆遜和Philips等9家電子巨頭在2002年2月19日共同推出的新一代DVD光碟標準。藍光光碟的一個最大優勢是容量大,目前單面單層的就高達
23.3GB/25GB/27GB。按照現有標準來計算,一張27GB的藍光光碟可以存儲2小時的高畫質電視節目,或者超過13小時的標清電視節目。和現有CD或DVD相同的是,藍光光碟的直徑是120mm,厚度也是1.2mm。
藍光技術屬於相變光碟(Phase Change Disk)技術,相變光碟利用雷射使記錄介質在結晶態和非結晶態之間的可逆相變結構來實現信息的記錄和擦除。在寫數據時,聚焦雷射束加熱記錄介質的目的是改變相變記錄介質晶體狀態,用結晶狀態和非結晶狀態來區分0和1;讀數據時,利用結晶狀態和非結晶狀態具有不同反射率這個特性來檢測0和1信號。
在光碟結構方面,藍光光碟徹底脫離了DVD光碟"0.6mm+0.6mm"設計,採用了全新的"1.1mm盤基+0.1mm保護層"結構,並配合高NA(數值孔徑)值保證極低的光碟傾斜誤差。0.1mm覆蓋保護層結構對傾斜角的容差較大,不需要傾斜伺服,從而減少了碟片在轉動過程中由於傾斜而造成的讀寫失常,使數據讀取更加容易。但由於覆蓋層變薄,光碟的耐損抗污性能隨之降低,為了保護光碟表面,光碟外面必須加裝光碟盒。這不但提高了藍光光碟的生產成本,而且加大了薄型驅動器的開發難度。

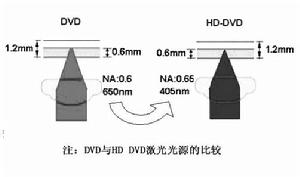

DVD與藍光雷射光源的比

DVD與藍光雷射光源的比較
CD、DVD與藍光之間NA值與記錄點區別
為了提高存儲容量,藍光技術使用了波長405nm的藍色雷射和NA為0.85的光圈,來取代DVD所用的650nm紅色雷射和NA為0.6的光圈,這大大縮小了用於讀取和刻錄數據的雷射光線的聚焦點直徑的大小,也減小了光碟數據記錄層上用於記錄數據的記錄點的大小。在藍光光碟上,數據記錄軌道間的距離由DVD的0.74μm減少至0.32μm,這意味著在相同的碟片面積上可以容納更多的數據記錄軌道。
在存儲方式上,藍光仍然使用了槽內(Ingroove)記錄方式,但定址方面則採用了基於 STW+MSK 技術改良後的擺動定址方式。藍光技術地址信息的基本單位被稱為預刻槽地址(ADIP),一個單位存儲1bit地址信息,每個ADIP由56個槽內擺動構成。56個擺動可分為利用MSK(最小頻移鍵控)方式調製的區域和利用STW(鋸齒擺動)方式調製的區域,前者通過MSK方式調製來確定擺動槽內位置,後者則是利用STW方式的"鋸齒"方向來判斷"0"、"1"信息。
獨特的安全系統是藍光另一個與眾不同的特點。藍光採用128bit AES加密鑰匙,AES能讓每6KB數據就執行更新一次防盜加密鑰匙。新防盜加密鑰匙技術非常重要,因為反防盜系統(Decss)和其他DVD盜拷機,可輕易破解守護標準DVD糟片的唯一防盜加密鑰匙。如果反防盜鎖入侵藍光光碟,它只能盜取6KB數據。
2.HD DVD技術特點
2002年8月29日東芝聯合NEC向DVD論壇提交了另一個新DVD光碟規格--AOD(Advanced Optical Disc,高級光碟),AOD後來更名為HD DVD。
從技術角度來看,儘管HD DVD也採用了405nm藍紫色雷射,但它更注重與DVD標準的兼容性。比如,HD DVD使用數值孔徑為0.65的物鏡來讀/寫數據,同時保護基板的厚度也是0.6mm。

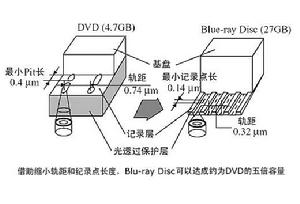

藍光DVD的容量可以達到DVD的五倍

另外,HD DVD也是通過縮短數據記錄軌道間距來增加軌道數目,從而提高記錄密度。在存儲方式上,HD DVD採用了與DVD-RAM相同的槽岸(Land-Groove)記錄方式,它與藍光的槽內記錄方式不一樣,後者的優點是能夠較容易實現唯讀光碟和可刻錄光碟之間的兼容性,使光學頭簡單化,省略了槽岸間的切換,但它面臨著27GB的容量極限;而槽岸記錄方式可達到單面容量30GB。
由於仍採用0.65光圈數值和0.6mm保護基板,所以HD DVD的容量比藍光要小一些:單面單層15GB,單面雙層30GB。但HD陣營認為在高效率的新編碼技術(如H.264/MPEG-4 AVC和WMV9)的幫助下,15GB的容量足夠了,因為如果按照15Mbps的編碼速度,15GB光碟可存儲132分鐘的影片,而單面雙層的HD DVD糟片就可以記錄更多的數據資料了。HD DVD技術相較於藍光最大的優勢就是可以兼容現有的DVD標準,廠商可以將傳統的紅光DVD生產設備投入到HDDVD的生產,廠商修改的只是雷射頭和控制晶片而已,這就大大降低了從現有DVD過渡到HD DVD的改造成本。
在加密技術方面,HD DVD將採用Advanced Access Content System(AACS),它屬於CSS的升級版本。相對於CSS加密技術,DVD機生產時AACS會給每台機器一組128bit設備密鑰(Device Keys),該密鑰可使用在單一裝置中,也可與其它多任務裝置共享。mkb(Media Key Block)是獲AACS合法授權的防盜碼,這組防盜碼可以解碼並可還原內容,如果防盜碼遭到破壞,MKB會馬上再生,並摧毀原來的防盜碼自保,所以防盜碼無法被還原。不過,這種設計有一個缺陷,就是如果DVD機防盜碼遭到破壞被查覺後,除非ROM(唯讀固件)執行升級,否則DVD機就會死鎖自保,無法啟動以免被盜拷。
新一代DVD標準發展前景
在技術上,藍光和HD DVD兩種標準各有千秋,藍光是比較"激進"的技術,可使光碟的存儲容量達到50GB以上,以滿足將來高清晰視頻的需要,但該技術規範與現有的DVD不兼容,需要更新生產設備,導致整體成本過高,當然售價也將比較昂貴。HD DVD儘管容量上不如藍光,但它允許生產商可以最大限度地利用現有的DVD生產設備,製造成本相對較低。
這兩種標準在支持廠商和內容提供商的競爭上也十分激烈。微軟已經宣布,下一代作業系統Longhorn將支持HDDVD,同時為了迎接內建藍光光碟機的PS3遊戲機(預計今年11月面世)的競爭,微軟今年推出的XBOX360主機將增加外接式HD DVD光碟機。作為HD DVD的主力廠商,東芝的HD DVD影碟機也將很快上市。另外,HD DVD已獲得了華納、環球影業等四大好萊塢片商的支持,為競爭再添砝碼。不過,藍光強大的廠商陣容也一直在力保自己的強勢地位,比如Sony收購了MGM電影製片公司,獲得超過9000部的經典影片;迪斯尼公司日前宣布支持藍游標準,而且先鋒、三星等各大廠商的產品計畫在今年全部商業化。
在激烈競爭的同時,這兩大陣營也在探討如何將兩種標準合二為一。雙方已拿出2個合併方案,一種是混合方
案,即利用藍光進行錄製,而HD DVD則用於ROM光碟;另一種方案則認為如果無法在整個物理格式上達成共識的話,就應在高層協定和光碟互動層上尋求共同點。不過,混合方案存在不少尚無法解決的難題,如怎樣設計雷射讀取頭來兼容不同NA的鏡頭?支持兩個鏡頭的設備能否滿足移動套用的要求?目前大多數廠商和內容提供商還在觀望,究竟藍光和HD DVD誰會成為最後的贏家,取決於雙方的量產能力、成本控制能力,以及市場推廣能力。
