菱鎂建築模殼
菱鎂建築模殼是用於鋼筋混凝土現澆密肋樓板的一種工具式模板。它省去大梁，減少立柱，使得建築的有效空間大大增加，層高也相應降低。與現澆樓板與普通樓板相比，菱鎂建築模殼可降低混凝土與鋼材用量，大幅降低工程造價。菱鎂建築模殼廣泛套用於大跨度和大荷載、大空間的多層和高層建築，如商場、辦公樓、圖書館、展覽館、車站等大中型公共建築，也適用於多層工業廠房、倉庫、地下車庫及人防工程等。
菱鎂建築模殼的優勢
1、施工快，工期短菱鎂建築模殼為一次性菱鎂建築模殼。其施工工藝簡單，在樓板底模鋪好後，直接安放模殼，調整固定模殼，最後綁紮小肋梁即可。在混凝土澆築後，菱鎂建築模殼與混凝土結合在一起，不用拆模殼，縮短工期，節省材料及人工費用。
2、造價低
與普通樓板相比較，使用菱鎂模殼，混凝土用量可降低10-20%，鋼筋用量減少30-40%，綜合造價降低20-30%。
3、設計靈活
肋梁的長、寬、高任意變化，設計人員可根據樓板載荷的大小準確算出梁肋的高度，不需按周轉模殼的固定尺寸設計。
4、隔音，隔熱
一次性菱鎂建築模殼具有很好的保溫、隔音效果，耐火性能好。
菱鎂建築模殼生產工藝
1、配料漿模具塗脫模劑，按配方配製料漿。
2、成型方式
a．手工成型
在模具上手工塗覆第一層料漿（不易過厚，1~2mm為宜），交叉鋪玻纖布後提漿，再鋪一層較厚料漿（4mm左右，厚度均勻），鋪布，提漿，鋪一層薄料漿。

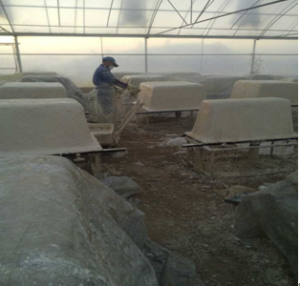

b．噴塗成型
將手工成型工藝中手工塗覆料漿的過程改成噴槍噴塗，只需保證厚度均勻即可。工人勞動強度低，效率高。
噴塗成型3、固化、脫模、養護

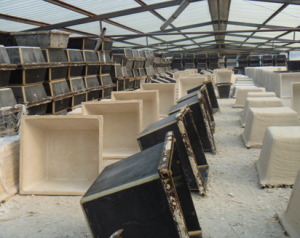

脫模
菱鎂建築模殼菱鎂建築模殼施工工藝

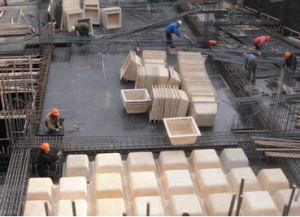

模殼進場、施工準備→腳手架支設→模板鋪設→定位放線→框架梁鋼筋綁紮→模殼安置→水、電管線鋪設→肋梁及樓板鋼筋綁紮→澆築混凝土→混凝土養護→拆除模板及腳手架
菱鎂建築模殼施工現場生產及使用中存在問題及解決方案
1、安裝過程中，跌落破損或混凝土澆築振搗過程中模殼破損，漏料。原因：
1)成型工人工作粗糙，造成模殼厚薄不均。建築模殼均為手工成型，厚薄控制都由操作工人主觀決定，很難達到均勻統一；
2)為降低成本，採用價格便宜、品質很差的原材料，如：使用高鹼玻璃纖維布，或玻璃纖維布太少，採用苦土粉或過多摻加填料；
3)不懂合理配比，沒有進行原材料檢驗，特別是輕燒氧化鎂沒有進行檢驗，配料具有盲目性，採用一個固定配方進行長期生產；
4)脫模後直接摞放或露天堆放，任其風吹、雨淋、太陽曝曬，沒有進行控溫控濕養護，直接影響製品的質量。
解決措施：
1）設定專門的質檢監督人員，對製品隨時監督檢驗。
2）嚴格控制原材料質量，隨條件變化及時調整生產配方。

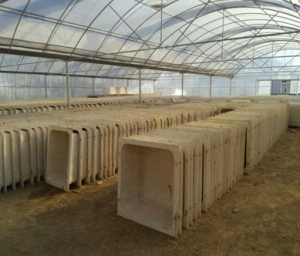

3）脫模後合理養護足夠時間方可出廠。
2、冬季生產氣溫低，菱鎂建築模殼固化慢生產周期過長，效率低。
冬季氣溫低，反應速度慢。想要提高冬季生產效率可以從以下幾個方面入手：
1）使用菱鎂專用促凝劑。GX-0#促凝增強劑、GX-8#促凝抗鹵及都有很好的促凝作用。
2）使用無水氯化鎂代替鹵片使用。無水氯化鎂化成滷水時大量放熱使滷水升溫，溫度降低到40℃左右時直接使用配製料漿。
3）提高生環境產溫度。採用保溫廠房，加熱升溫（條件不允許時，可只提高養護室溫度）。環境溫度提高，反應速度加快，效率提高。
註：以上方法結合使用效果更好。
3、游離氯過高會造成什麼影響？
菱鎂建築模殼中存在過量氯離子對金屬有一定的腐蝕性，矽酸鹽水泥中要求Cl質量比小於萬分之一。游離氯過高時，製品易吸潮返鹵，尤其是在高溫高濕的環境中，降低了製品的力學性能和耐久性，嚴重的甚至與混凝土脫離，產生事故。
