花圖式是用花的橫切面簡圖來表示花各部分的數目、離合情況，以及在花托上的排列位置，也就是花的各部分在垂直於花軸平面所作的投影圖。花圖式還能表示花的遠軸面和近軸面。
花圖式是花的橫切面簡圖，用以表示花各部分的輪數、數目、離合、排列（包括花被卷疊方式）、胎座式等。花圖式還能表示花的遠軸面和近軸面，在繪製花圖式時，用黑色圓點在花圖式上方表示花著生的花軸；用空心的弧片在花圖式的兩側表示苞片；用帶有線條的弧片表示萼片，弧片中央尖突的部分表示萼片的中脈；實心的弧片表示花瓣，雄蕊和雌蕊就用花葯和子房的橫切片面來表示；用連線線表示雄蕊的連合或與花冠的貼生；子房的胎座式應繪出子房室數和胚珠的著生方式。
繪製規則
套用花圖式不僅可以說明花萼、花冠、雄蕊和雌蕊之間的關係，而且可以比較各種植物花的形態異同。繪製花圖式的規則如下：
floral diagram(1)用“o”表示花軸，繪在花圖式的上方；在花軸的對方或側方繪中央有一突起的新月形空心弧線，表示苞片和兩側的小苞片；如為頂生花，則“o”及苞片和小苞片都不必繪出。
(2)花的各部分應繪在花軸和苞片之間。
(3)花被部分：花萼以突起的和具短線的新月形弧線表示，花冠以黑色的實心弧線表示。如果花萼、花瓣都是離生的，各弧線彼此分離；如為合生的，則以虛線連線各弧線。同時，應特別注意花萼片、花瓣各輪的排列方式(如鑷合狀、復瓦狀、鏇轉狀)以及它們之間的相互關係(如對生、互生)。如萼片、花瓣有距，則以弧線延長來表示。
(4)雄蕊以花葯的橫切面來表示，繪製時應表示出排列方式和輪數、分離或連合以及雄蕊與花瓣之間的相互關係(對生、互生)。如雄蕊退化，則以虛線圈表示。
花圖式(5)雌蕊以子房的橫切面來表示，繪製時應注意心皮的數目、結合情況(離生或合
生)、子房室數、胎座類型以及胚珠著生的情況等。現以百合花為例，繪製其花圖式。由於花圖式不能表示花的某些特徵(如子房位置等)，故還需要與花程式配合使用，才能把某一種花的結構特徵完全表達清楚。因此，在描述一具體植物時，最好將花圖式和花程式配合使用。
花圖式的繪製
1、在繪製花圖式時，用黑色圓點在花圖式上方表示花著生的花軸；
2、用空心的弧片在花圖式的兩側表示苞片；
3、用帶有線條的弧片表示萼片，弧片中央尖突的部分表示萼片的中脈；
4、實心的弧片表示花瓣；
5、子房的胎座式應繪出子房室數和胚珠的著生方式。
實驗
實驗

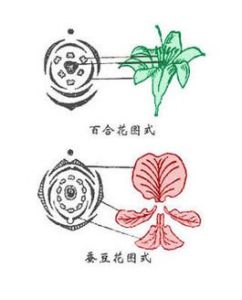

百合花與花圖式
木蘭亞綱（Magnoliidae）
一、實驗目的
通過木蘭目和毛茛目代表植物的觀察，了解木蘭亞綱植物的特點，從而認識這類植物是被子植物中較原始的一個類群。
二、實驗原理
(一)木蘭科（Magnoliaceae）
科的特徵：
1．極大多數木本
2．單葉，互生，有葉柄，枝條具環狀托葉痕，兩片托葉留下
3．花單生，花3 基數
4．子房上位，花下位，邊緣胎座
5．花萼花瓣，不分化，雄蕊具粗短的花絲，雄蕊雌蕊均螺鏇狀排列在伸長的柱狀花托上。
(二)樟科（Lauraceae） * P3+3 A3+3+3+3 G（3：1）
科的特徵：
1．常綠或落葉木本植物，具有芳香油的油細胞
2．單葉全緣，葉互生，三出脈或羽狀脈，無托葉
3．花被同形，兩輪，花葯4-2
室瓣裂，雄蕊9（12-3）3
數成輪，常有第四輪退化雄蕊；第三輪雄蕊花葯外向，花絲基部常有腺體。單性花的雄蕊全為內向開裂
4．核果
5．染色體7-12。
(三)毛莨科（Ranunculaceae
圖片在http://www.bbioo.com/bio101/UploadFiles/200609/20060920110559553.gif
科的特徵：
1．多數草本，葉互生或基生
2．果實聚蓇葖果或聚合瘦果
3．有些種維管束呈星狀排列
4．花萼有明顯花瓣狀、有距
植物體含生物鹼，大多為藥用植物和有毒植物。
三、實驗用品
（一）器材
（二）材料
木蘭科(Magnoliaceae)
1．辛夷(Magnolia liliflora Desr.)
2．白蘭花(Michelia alba DC.)
樟科(Lauraceae)
3．樟(Cinnamomum camphora (L.) Pres.)
毛茛科(Ranunculaceae)
4．毛茛(Ranunculus japonicus Thunb.)
5．天葵(Semiaquilegia adoxoides (DC) Makino)
四、實驗操作
1．取辛夷鮮標本觀察，它是落葉喬木，常叢生，小枝紫褐色。再取一朵浸制花標本觀察，花被同形，共9 片，分3 輪排列，除去部分花被後可見多數雄蕊，螺鏇狀著生在延長的花托基部花絲很短，花葯二室；雌蕊由多數離生心皮組成，螺鏇狀排列在花托的上部。
2．取一朵浸制的白蘭花標本觀察，和辛夷的花進行對比有何異同，注意哪種花有裸區（雌蕊柄）？
花圖式3．白玉蘭喬木。芽與嫩枝上有銹色毛，葉長橢圓形，全緣。花大，單朵頂生，先葉開放，白色，鐘形，芳香。取浸制或新鮮白玉蘭花一朵解剖，可觀察到9 枚白色(外面常有部分為紅色)的花被(萼瓣不分)，排成3 輪，在花被的外側有褐色的苞片。剝去花被，可見到在伸長的花托上螺鏇狀排列著許多花絲極短的雄蕊(在伸長的花托下部)和許多離生的雌蕊(在伸長的花托下部)，果為聚合瞢莢果
4．取樟樹的鮮標本觀察，它是常綠喬木、葉片及樹皮均有油的細胞，常有樟腦氣，葉為三出主脈。再取花的浸制標本進行觀察，花兩性，花被6片，同形，排成二輪，能育雌蕊，四枚，排成3輪，第三輪雄蕊，花葯外向，花絲基部常有腺體，瓣裂，第四輪三枚為退化雄蕊，子房上位，一室，柱頭三裂，核果。
5．取毛莨的臘葉標本或新鮮標本觀察，為一年生草本植物，基生葉和莖下部葉有長柄，葉片3深裂。取花的鮮標本或浸制標本進行觀察，萼片5，淡綠色，花瓣5，黃色，其基部具蜜腺，雄蕊多數，螺鏇形著生在伸長的花托基部，心皮數枚離生，螺鏇狀排列在伸長的花托上，每心皮具一胚珠，成熟後為聚合瘦果。
毛莨
6．取天葵的鮮標本觀察其植物的體和花，並與毛莨比較，有何異同
