色差分量線

色差分量線就是採用YPbPr標準的線纜,其中的信號是模擬信號,可以是逐行掃描的模擬信號,也可以是隔行掃描的模擬信號。

簡介

一、色差分量線

將色差分量線分為YPbPr和YCbCr兩種是錯誤的。YCbCr指的是數字形式的色差信號。YPbPr是YCbCr的模擬版本。YCbCr與使用模擬信號傳輸的色差分量線是截然不同的概念。參考《再談YPbPr、YCbCr》。色差分量線常用來傳輸720p、1080i的高清模擬信號,其中720p是逐行掃描,解析度為1280*720;1080i為隔行掃描,解析度為1920*1080。

色差分量目前可以在一些專業級視頻工作站/編輯卡專業級視頻設備或高檔影碟機等家電上看到有YUV、YcbCr、Y/B-Y/B-Y等標記的接口標識,雖然其標記方法和接頭外形各異但都是指的同一種接口色差連線埠( 也稱分量視頻接口) 。由上述關係可知,我們只需知道Y Cr Cb的值就能夠得到G 的值( 即第四個等式不是必要的),所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg ,而只保留Y Cr Cb ,這便是色差輸出的基本定義。

色差端子是在S端子的基礎上,把色度(C)信號里的藍色差(b)、紅色差(r)分開發送,其解析度可達到600線以上。現在很多電視類產品都是靠色差輸入來提高輸入訊號品質,而且透過色差端子,可以輸入多種等級訊號,從最基本的480i到倍頻掃描的480p,甚至720p、1080i等等,都是要通過色差輸入才有辦法將信號傳送到電視當中。

由電視信號關係可知,我們只需知道Y、Cr、Cb的值就能夠得到G(綠色)的值,所以在視頻輸出和顏色處理過程中就統一忽略綠色差Cg而只保留Y Cr Cb,這便是色差輸出的基本定義。作為S-Video的進階產品,色差輸出將S-Video傳輸的色度信號C分解為色差Cr和Cb,這樣就避免了兩路色差混合解碼並再次分離的過程,也保持了色度信道的最大頻寬,只需要經過反矩陣解碼電路就可以還原為RGB三原色信號而成像,這就最大限度地縮短了視頻源到顯示器成像之間的視頻信號信道,避免了因繁瑣的傳輸過程所帶來的影像失真,所以色差輸出的接口方式是目前模擬的各種視頻輸出接口中最好的一種之一。

用法

色差分量線 色差分量線

二、色差分量線MP4連線電視用法

HD系列機器一直都是有色差分量或普通的複合信號視頻輸出功能的,但總是有些人因為看不懂說明書上講的連線方法,又苦於沒有一張連線圖,所以不是說連上以後顏色不對,就是說沒有聲音。所以特發此貼,給連線電視有困難的機友解惑。

首先,我們來了解一下隨機的兩條線:

音頻線 音頻線
兩種連線方式 兩種連線方式

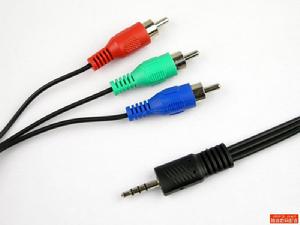

第一條是視頻輸出線,(如圖)一端是雙環的四線耳機插頭,有人可能會覺得它比較長,不過沒關係,放心將它插到底,不會捅壞機器的,只是別插錯了口,一定要插在標為TVOUT(V3000HD)或HDTV(V6000HD系列)這個口上,否則就有可能插壞耳機口裡邊的器件了。另一頭是紅綠藍三色的蓮花插頭,用於連線電視。有色差分量輸出和普通的複合信號輸出方式兩種,但兩種方式使用的都是同一條線,只是用法不同,請參見後邊的介紹。第二條是音頻輸出線,一頭是標準單環的立體聲耳機頭,另一端是一白一紅兩個蓮花插頭,白的是音頻左聲道,紅的是音頻右聲道,跟電腦插有源音箱的線是一樣的。如果使用電視作為音頻輸出一定要插上這兩個插頭,不然就沒有聲音了。當然如果你有家庭影院,使用單純的功放來輸出聲音,就要把這兩個頭插到功放的輸入上了,注意不是5.1的,是2.0的,如果功放是環繞的,只插主左(FL)和主右(FR)即可。或是怕吵到人也可以啟用HD上的FM音頻發射功能(V3000HD需要V4.0固件支持此功能),用一個FM收音機來聽伴音,只是注意這個時間一定要給HD插上耳機或音頻線,不然就沒有天線,無法發射了。

上圖為以使用電視機的聲音輸出為例的連線方法,HD系列機器這一端的接法是一樣的,由於3000和6000系列的插頭位置有所不同,請注意區分。左側圖為色頭分量的連線方法,共需要連線5條線,右側圖為複合信號的連線方法(此方法適合於老式的只有白紅黃三個插座的電視機),注意綠頭插到黃插座上,共連線3條線,紅藍線空著不要插,當心不要讓它與互相或對金屬物短路。使用左邊的色差方式時,要在小機視頻輸出方式中選擇色差輸出(部分舊固件中顯示為“高清輸出”);使用右邊的複合信號連線方式時,在小機的視頻輸出選項中選成普通輸出即可。

如果發現顯示的畫面是黑白的,請檢查線是否按圖中的對應關係插好,並查看小機上的視頻輸出設定是否與當前的連線方式相符,一般來說,只要連線和設定都正確就應該有彩色了,除非你的電視機是純NTSC制的,有不兼容彩色解碼的可能,在中國這種事情是很少見的。

進入視頻輸出的操作方法為:在視頻狀態下按MODE(舊固件為按兩下,新固件為按三下)鍵即可切換到視頻輸出狀態,返回時操作相同。

由於固件版本可能不同的原因,若我介紹的內容與實際有出入,特別是界面和操作上,請以界面的提示為準。
