色差分量延長器

一、YPBPR雙絞線傳輸器概述:
消費類產品中的藍光(BlueRay)DVD、家用娛樂或工程類高清機頂盒、SONY的PSP-PS3 任天堂WII和微軟的X-BOX等高清遊戲機、高清安防監控攝像機、傳媒套用-廣電套用高清視頻硬碟播放器、高清插卡式視頻讀卡播放器、視頻會議的高清會議終端皆有YPbPr輸出連線埠作為高清YPbPr延長器的信號源。它可以將YPBPR信號通過非禁止五類網線上平衡傳輸,以增強對共模噪聲及干擾信號的抑制,同時大幅度地節約線材成本並簡化了工程布線.
二、典型套用:
●適合於高清視頻會議
高清視頻監控
高清多媒體演示
●高端消費視頻-遊戲-套用
液晶、等離子平板多媒體廣告工程
三、YPBPR傳輸器技術的特點:
超長距離YPbPr-S/PDIF超高清數字音頻雙絞線延長器 (傳送器和接收器) 內置680MHz超高頻寬視頻處理晶片,獨家具有多達5極點EQ後級補償及前端增益、彩色瞬態增強(CTI-Color Transient Improvement)、同步相位補償糾正(SPC-Syncr Phase Correction) 電路,採用特有的平衡均衡補償傳輸技術,解決由於視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備(如液晶顯示器、LCD/PDP/DLP平板電視、投影機)顯示顏色失真和音頻噪聲,消除圖象文字發虛、重影、拖尾和音頻底噪等現象,接收器具有亮度和清晰度無極調節功能,可適用於不同距離的延長套用。
四、YPBPR傳輸的工程案例:

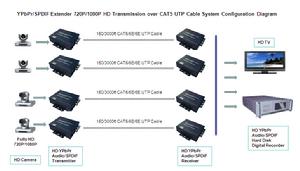

單路傳輸高清視頻監控型號到YPBPR延長器的發射端,
再利用雙絞線傳輸至YPBPR延長器接收端,將信號高保真的傳輸到DVR或監視屏。此方案工程布線簡單,穩定性高、性價比優越,適用於高清視頻監控,同時可配備專業的標準機架,維護非常方便。如右圖:

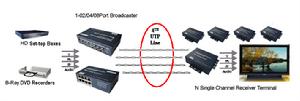

多路傳輸多路視頻會議適用於企業、行政等大型會議,為了更好的了解會議進展和內容,
與會的每個人都需要有一台顯示設備,保證會議的高效直觀。此系統配備了多台8路的YPBPR發射器,並置於機房內,便於管理,後端每台顯示設備配備單路的YPBPR接收器,可將會議視音頻信號高保真無延遲的延長300米。如右圖:
五、什麼樣的網線適合傳YPBPR信號:
可以說,大家對網線都不陌生。通常我們在工程中布設網線,主要是傳輸網路信號或者電話、數據信號等,用途極為廣泛。因為網線是最常見的雙絞線之一,5類、超5類、6類網線的特性恰好適合用來傳輸頻寬相對較高的YPBPR信號,所以近幾年來用網線傳輸高清YPBPR信號的實際套用也越來越廣泛。
用網線來傳輸高清的ypbpr信號需要兩個轉換設備,通常稱為“高清YPBPR信號雙絞線發射器”和“高清YPBPR信號雙絞線接收器”,傳輸中發射器和接收器要搭配使用,中間的傳輸介質就是雙絞線。因此,傳輸設備和傳輸介質都是高清YPBPR信號傳輸的重要環節,要有好的圖像效果,不僅要好的傳輸設備,同樣也要好的傳輸介質。那么,如何選擇一種好的傳輸介質呢?也就是如何選擇適合傳輸高清YPBPR信號的網線呢?
A.必須採用8根銅質網線,通過電阻測量方法確認。通常305米(1000英尺)一箱超五類銅質網線每根實測應當在30-38歐姆之內,確保8根線中每根線電阻值儘量一致。
B.必須嚴格按照YPBPR音頻雙絞線傳輸器要求的B類網線排序接法(EIA/TIA-568B),確保YPBPR音頻雙絞線傳送端和接收端的雙絞線壓接的水晶頭線對一一對應。
C.傳送端與接收端的水晶頭壓線必須要牢固可靠,2個水晶頭收發端共2X8個壓接觸點,其中任何一個不可靠壓接就有可能會造成屏閃甚至沒有圖像顯示現象,建議採用正規廠家和全銅壓線端子水晶頭。
D.雙絞線傳輸線纜不得與附近強電電纜並行或共纜傳輸,以消除強幹擾或浪涌對設備形成不穩定或有可能的設備損壞。
六、ypbpr雙絞線傳輸常見問題及具體解決方法:
YPBPR雙絞線在使用過程中經常會遇到圖象方面的問題,比如清晰度不夠,有拖尾、模糊、偏色等怎么辦呢?下面我們就常見的問題給出具體的解決方法,一般來說經過如下處理,會得到滿意的效果。
1.圖象有色彩但比較花的閃動
故障原因:一般是延長器的調節開關沒有調好.
解決方法:慢慢調節延長器遠端的調節鏇鈕至滿意圖象狀態.
2.圖象字型有拖尾
常見故障原因大致幾種;1.水晶頭沒有壓好,接觸電阻大 2.遠端調節開關沒有調好.3.網線質量太差或網線距離超過使用距離及距離較遠而網線質量一般
解決方法:調節遠端的鏇鈕,重新壓制水晶頭,使用質量好的水晶頭,確保接觸良好.使用好的品牌網線(超5類線為佳),傳輸距離較遠的請使用我們推薦的品牌網線
3.遠端沒有圖象顯示,指示燈不亮
故障原因:一般來說是ypbpr接口沒有接好和網線及水晶頭的問題
解決方法:檢查ypbpr接口及線纜部分,確定通暢和接觸良好,檢查網線和水晶頭是否連通和接觸良好.
4.圖象有斜紋,條紋
故障原因:一般是附近有強電磁干擾.
解決方法:布線擾開干擾源,或使用禁止的網線和水晶頭
