色差分量接口

色差分量接口

色差分量接口不是很普遍,主要的原因是一些CRT電視機並沒有提供色差分量的輸入接口。簡單的說,相比過去的AV和S端子,色差是將信號分為紅、綠、藍三種基色來輸入的。

基本信息

簡介

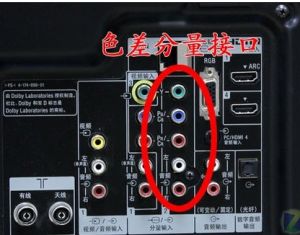

色差分量接口色差分量接口

從現在使用範圍來說,色差接口使用不是很普遍,主要的原因是一些CRT電視機並沒有提供色差分量的輸入接口。簡單的說,相比過去的AV和S端子,色差是將信號分為紅、綠、藍三種基色來輸入的。

色差分量

色差分量(Component)接口採用YPbPr和YCbCr兩種標識,前者表

示逐行掃描色差輸出,後者表示隔行掃描色差輸出。色差分量接口一般利用3根信號線分別傳送亮色和兩路

色差信號。這3組信號分

別是:亮度以Y標註,以及從三原色信號中的兩種——藍色和紅色——去掉亮度信號後的色彩差異信號,分別標註為Pb和Pr,或者Cb和Cr,在三條線的接頭處分別用綠、藍、紅色進行區別。這三條線如果相互之間插錯了,可能會顯示不出畫面,或者顯示出奇怪的色彩來。色差分量接口是模擬接口,支持傳送

480i/480p/576p/720p/1080i/1080p等格式的視頻信號,本身不傳輸音

頻信號。

液晶電視的接口分為輸入接口和輸出接口兩種,輸入接口負責接收外來視頻和音頻信號,輸出接口負責向外傳送視頻或者音頻信號。

常見的輸入接口有HDMI接口、DVI接口、VGA接口、色差分量接口、S-視頻接口、AV複合接口、有線電視接口、RS-232C接口等等,此外,一些多媒體娛樂功能豐富的液晶電視產品還配有USB接口、IEEE1394接口和讀卡器插槽。常見的輸出接口有AV複合輸出接口、多聲道音頻輸出接口、低音輸出接口、光纖音頻輸出接口、同軸音頻輸出接口、列印輸出接口、錄像視頻輸出接口等等。

詳解

色差分量線接頭色差分量線接頭

視頻隨著科技的不斷發展,視頻技術不斷更新,視頻接口也從最初的TV視頻接口發展到了現在的VGA高清接口,中間也出現了很多各種各樣的視頻接口,下面我們要介紹的是色差分量接口。

從現在使用範圍來說,色差接口使用不是很普遍,主要的原因是一些CRT電視機並沒有

提供色差分量的輸入接口。簡單的說,相比過去的AV和S端子,色差是將信號分為紅、綠、藍三種基色來輸入的。

色差接口是按照顏色進行設計的一種接口,我們知道紅、綠、藍是色彩顯示原理中的三種原色,稱為三基色。通過將這3中色彩直接提取出來的畫面將更加的清晰、色彩更加逼真。色差連線還需要獨

立的2條音頻線,類似於AV中的紅線和白線,分別負責左右聲道。

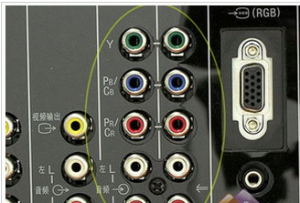

圖示:色差分量接口

細心的用戶可能會發現,連線埠和接口上有一些英文字母,這是代表色差分為逐行和隔行顯示,一般來說分量接口上面都會有幾個字母來表示逐行和隔行的。用YCbCr表示的是隔行,用YPbPr表示則是逐行,如果電視只有YCbCr分量端子的話,則說明電視不能支持逐行分量,而用YPbPr分量端子的話,便說明支持逐行和隔行2種分量了。

現在的電子電視等有2組甚至3組分量接口,稍差一些的電視可能只有一組隔行,比如上面圖中的電視就是有2組逐行接口。這種接口在DVD、PS2、XBOX、NGC等視頻和遊戲設備上都可以使用,畫質方面要強過S端子。

通過以上知識,我們大家對視頻接口中的色差接口有了很清楚的認識,其實現在電子設備在接口的設定上都是遵照使用的頻率以及用戶需求來配置的。相信在不久的將來,科學技術一定會給我們帶來更多的方便,並且在看視頻上更加清晰。

缺點

色差分量的缺點:

其一,這種方式有三個接頭,所以連線時插錯了顏色,會出現無圖像或色彩混亂的情況;

其二,這種方式支持480i/480p/576p/720p/1080i等格式的視頻信號,可以傳輸數字高清信號,但三色差只傳送視頻信號,聲音仍需用AV線中的紅、黃兩根傳送。五條線連線的繁瑣是最大的弊病。

接入產品類型:目前所有播放設備幾乎都可以用色差分量方式連線,包括DVD和藍光播放機,家用高清機頂盒。
