自動全景雲台

自動全景雲台是一種實現矩陣巨片和360度全景圖高效率拍攝的機電設備

概述

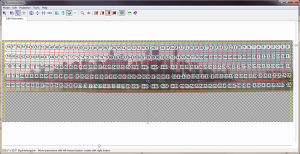

矩陣拼圖

電動全景雲台是一種自動化拍攝矩陣拼接巨片和360全景圖的機電一體化設備，美國的GigaPanEPICPro全景雲台和國產野貓　WildCatS1全景雲台都屬於電動全景雲台。和普通機械全景雲台的區別主要在於矩陣拍攝和多層360度全景拍攝的效率上。以矩陣拍攝為例，如果利用400MM長焦鏡頭拍攝風光或者城市建築，往往需要數百張的拍攝工作量，用機械雲台進行操作的繁複是顯而易見的，而且容易出錯。而電動雲台操作簡單，如野貓　WildCatS1雲台，用戶只需定義拍攝所需畫幅的左下角和右上角即可，系統會計算拍攝軌跡並完成數百上千張照片素材的採集拍攝，中途遇到物體或人經過畫面，還可暫停-後退，效率非常高。非常適合大型巨片的拍攝和用普通鏡頭，例如50MM標頭實現多層360度全景片的拼接。

1.7億像素的矩陣樣圖

用途

適合高效率拍攝大型矩陣巨片和多、單層360度全景圖。套用於風光巨片，大型會議，大型集體合影，房地產室內裝修展示，室外小區環境展示，汽車內部展示，企業生產線環境展示等等。

工作原理

通過用戶自定義用戶鏡頭參數，實現矩陣畫幅和多、單層全景圖的自動計算，得到拍攝軌跡，根據相機設定，可完成單張、多張（包圍曝光模式，適合HDR），得到完整的序列素材採集。用戶後期在PC上利用軟體可輕易獲得矩陣巨片或者360度全景照。長焦矩陣拍攝時，無需考慮節點問題，360全景拍攝時，尋找節點辦法簡單介紹如下：

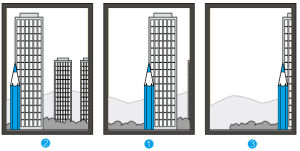

全景拍攝節點對齊示意圖

1、如上圖所示，在鏡頭前放置一隻鉛筆或其他尖銳物體，移動腳架並調整高度，使筆尖正好與遙遠處的建築物縱邊重合，並處於畫面中央位置。

2、通過轉動雲台的底部轉台，使筆尖分別位於畫面的左邊或右邊。

3、觀察筆尖是否依然和遠方的建築邊緣重合，若不重合就需要調節上下橫樑或相機快裝板的位置來使其重合。

4、直至如圖所示在畫面兩端和中間都能很好重合後，則說明節點位被找準，記錄下上下衡量的刻度以便以後使用該鏡頭和該焦段時快速設定。
