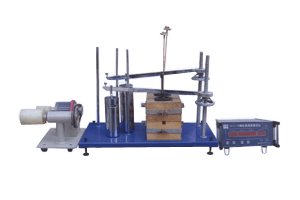

膠質層指數測定儀用於測定煙煤膠質層指數並以此來描述焦碳的特性,並鑑定出煉焦用煤,生產煤和商品煤的質量.是洗煤廠,焦化廠化驗室必備設備

適用範圍

該測定儀是用於煙煤膠質層指數(膠質層最大厚度Y、最終收縮度X和體積曲線類型等三種指標)的專用儀器。符合GB/T479-2000《煙煤膠質層指數測定方法》的要求。
DYJC-2008S型膠質層測定儀是智慧型化控制儀器,它既具有國內同類型產品的優點又綜合解決它們目前存在的一些不足之處。

性能特點

1 電腦與控制器雙向通訊對控制設備實行全面監控。
2 自動控制、顯示單爐或雙爐的加熱溫度。
3 自動測定、顯示單爐或雙爐的煤樣的收縮度。
4 自動繪製單爐或雙爐的體積曲線。
5 自動繪製爐溫隨時間的變化曲線。
6 自動填寫每十分鐘之前後爐溫。
7 在體積曲線拐點報警,提醒化驗人員對設備進行開、停、消音、運行等行式的操作選擇。
8 手動檢測膠面的數據,通過鍵盤輸入電腦保存,自動繪製上、下膠面曲線和計算膠面的最大厚度。
9 自動計算試驗結果,並列印輸出試驗記錄和報告。
10 儲存歷次試驗數據,供查詢列印。

技術參數

測溫範圍:0~999℃ 準確度:0.5級,溫度解析度1℃ 配用K值熱電偶(最高1100℃)
測試範圍:0-999min
升溫控制:30min達到250℃
250℃~730℃p之間3℃/min
測時溫度:±30s/24h
時間解析度:0.1min
功率:不大於2*4kw
工作電源:AC220V±20V 50Hz
重量:150kg

顯示和操作鍵

前面板
1、顯示共12位。
(1)一般情況下,顯示前爐溫度(1~3位),試驗時間(4~6位),要求溫度(7~9位)和後爐溫度10~12位)。第三位小數點閃爍表示前爐溫度採樣,第十二位小數點閃爍表示後爐溫度採樣,第六位小數點產閃爍為秒信號。
(2)在故障和異常情況下,顯示下表的故障代碼
故障現象故障代碼
儀器內部系統故障Err1
可控矽失控Err2
控溫超範圍Err3
斷偶或溫度超極限Err4
在爐溫超過要求溫度80度以上出現 Err2,應檢查是否可控矽燒壞而無法斷電。
(3)在連續(按鍵間隔小1秒)按二次“消音/查詢”鍵時,1-3位顯示前爐導通率,10~12位顯示後爐導通率。該導通率以交流半個周波的180度為基值。
2、操作鍵
(1)【啟動】鍵:按此鍵,試驗從頭開始。
(2)【備用】鍵:見操作及說明有關部分。
(3)【消音/查詢】鍵:按此鍵消音,且連續按二次將查詢前後爐加熱電壓的導通率。
(4)【項目調整】鍵:本儀器有控制雙爐,前爐和後爐三種狀態,按“項目調整”鍵可輪流改變上述三種狀態。在單獨控制前爐加熱時,後爐溫度顯示全暗,在單獨控制後爐加熱時,前爐溫度顯示全暗。不按此鍵將保存上次狀態。
為了防止操作人員不慎誤操作,因此須連續(前後二次按鍵的間隔時間小於1秒)按二次才能改變運作狀態。
四、儀器的操作和說明
1、合上電源,且按“啟動”鍵,儀器將進行自檢。
若不按“啟動”鍵,儀器認為是失電後復電,而直接進入試驗加熱狀態,因此每次新的煤樣試驗,均應按一次“啟動”鍵。
儀器自檢是不斷閃爍顯示—rdy—,儀器內部自動檢查,如不合格則顯示—Err1—,如合格約20秒左右,進入試驗加熱狀態,且正常顯示前後爐溫度,試驗時間和要求溫度。
2、合上電源且按“啟動”鍵,儀器應報警,按“消音”鍵應能消音,驗證報警和消音系統的正常。
3、儀器進入試驗加熱狀態後,對前後爐的溫度進行循環檢測,約5秒鐘轉換一次,循環1-2次以後,儀器自動求出前後爐的溫度平均值。如該平均值小於80℃,則認為是冷爐啟動,初始要求溫度定為20℃,試驗時間定為零,經過2分鐘以後,要求溫度才以10℃/分的速率上升。如平均值大於或於80℃,則認為是暖爐啟動,前後爐的溫度平均值定為初始要求溫度,自動計算出對應於冷爐啟動的試驗時間,且要求溫度立即以10℃/分的速率上升。
如果爐溫大於250度以後的斷電再恢復,則不按上述原則定要求溫度,而是直接恢復斷電前的要求溫度、試驗時間、導通角。
4、要求溫度的增加速率:200℃之前為10℃/分,200~250℃之間為5℃/分,250℃以上為3℃/分。爐子的實際溫度不斷與要求值比較,進行自動調節。國標規定二值的允許偏差是在250~350℃之間為±10℃,350~600℃之間為±5℃,600℃以上為±10℃,當超出這個允許偏差一定時間後儀器將報警,且顯示Err3代號,按“消音”鍵消音且去除Err3代號,如仍然超出允許偏差,則過一段時間,再次報警和顯示Err3代號。
儀器出現Err3代號時,仍在工作,且力圖將儀器的實際溫度控制到偏差之閃,而出現其他出錯代號,儀器將自動切除電源。
5、要求溫度首次到達200℃時,它將改寫成前後爐溫的平均值,以改善250℃後的溫度跟蹤性能。升溫到要求溫度250℃時,報警,通知化驗人員抄表和繪圖。然後每10分鐘自動報警一次,操作人員進行記錄。直到試驗結束為止。
6、在自動調溫難以符合要求時,操作人員可採取二項輔助措施。按二下“備用”鍵,強制要求溫度(及試驗時間)與前後爐實際溫度的平均值相靠近一次。

注 意 事 項

1、對新裝的儀器,應開蓋檢查,注意集成塊是否鬆動等。
2、結線要正確,包括:
(1)電源進線的相線中線不能接錯。
(2)前後爐的加熱線,電偶線不能相互交叉錯接。
(3)熱電偶補償導線型號要對,接線時注意極性。
(4)儀器地線要接實驗室地線,勿與電源中線相連。
3、運行中不要隨便觸摸儀器面板,特別是有鍵部位。

配置清單

序號名稱單位數量備註
1膠質層測定儀主機1
2膠質層控制器1
3推焦器1
4擦煤杯機1
5矽碳棒4規格:8/150
6鎳絡-鎳矽K型熱電偶2
7位移感測器2
8探針1
9石棉墊2
10擦杯棒1
11杯底錘1
12工具袋1內裝煤鏟、推墊環、平煤鉤、鋼棍各1件
13熱電偶導線4
14矽碳棒電源線44mm2
15矽碳棒短路線2
16矽碳棒接線卡2
18電源線16mm2
20產品合格證1
19使用說明書1
