罩極異步電動機

罩極異步電動機

利用套在一部分磁極上的短路繞組產生旋轉磁場和起動轉矩的單相異步電動機。

正文

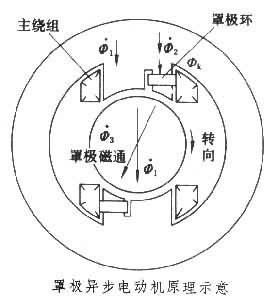

其定子大都是凸極式的(見同步發電機)。在磁極上裝有集中繞組,即主繞組。在極弧的1/3~1/2處開有小槽,裝入銅質短路繞組,將部分磁極罩起來,故稱為罩極異步電動機。圖示為罩極異步電動機的原理示意。
罩極異步電動機罩極異步電動機
當主繞組接上電源時,便有電流通過並產生脈振磁通。它分為兩部分,即不穿過罩極繞組的磁通Ф1和穿過罩極繞組的磁通Ф2。Ф2要在罩極繞組中感應電動勢Ek並產生電流Ik,罩極線圈中的電流Ik也將產生磁通φk,於是罩極下的總磁通Ф3將為Ф2和φk之和。Ф3在時間上落後於Ф1,由於非罩極部分的磁通Ф1與罩極部分的磁通Ф3在空間及時間上均有一定的相位差,故能產生橢圓形旋轉磁場,從非罩極部分向罩極部分轉動。通過電磁感應在轉子繞組中感應起電流,產生起動轉矩,使轉子轉動。
