繪製幾何圖形和工程圖樣的工具。種類繁多，在機械製圖和其他工程製圖中常用的有以下幾種。繪圖板 鋪放繪圖紙以繪製圖樣用的表面平整的長方形木板，其導向邊要求平直。
丁字尺 由尺頭和尺身組成，主要用來在繪圖板上畫水平線，或與三角板配合使用，畫其他方向的直線。
一字尺 通過滑輪和弦線裝在繪圖板上並能上下平移的水平直尺，其作用相當於丁字尺，較丁字尺平穩方便。
三角板 由45°的和30°、60°的兩塊組成一副。它可以單獨使用，也可與丁字尺（或一字尺）配合使用，能畫垂直線和15°倍數角的斜線。
量角器 量取角度的工具。
比例尺 縮小或放大圖形用的工具，又稱三棱尺。尺上有6種不同比例的刻度,可量取相應比例的線段長度。

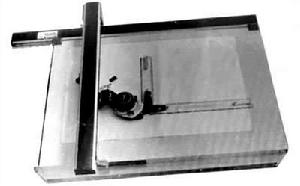

繪圖機 具有綜合性能的機械式繪圖工具，能提高繪圖功效。繪圖機主要由尺頭、平行機構、圖板和機架組成。尺頭部分包括垂直畫尺、水平畫尺、分度器、手柄和調整鎖緊機構。平行機構是支承尺頭作上下左右平行移動的支架。圖為導軌式繪圖機。
繪圖用具繪圖模板 繪製各種簡單的標準圖形和常見符號的模板。
繪圖儀器 一種多件組合成套的繪圖和描圖工具，主要包括圓規、分規和直線筆等。①圓規：常用的有大圓規、彈簧圓規和點圓規幾種。②分規：用於截取一定長度線段，當截取較小精確距離時可用彈簧分規。③直線筆：用於描、繪直線和曲線，又稱鴨嘴筆。
針管繪圖筆 20世紀後半期出現的描、繪圖線的工具。它是一種吸水鋼筆，筆尖為細針管，由粗細不同的幾支組成一套。
