概念

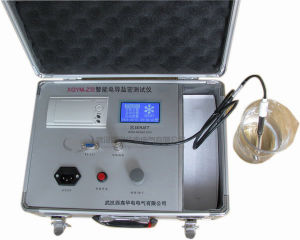

XGYM-Z型絕緣子等值附鹽密度測試儀 絕緣子表面在長期積污過程中，經歷積污(冬季)——清洗(雨季)——再積污(冬季)——再清洗(雨季)......這一循環往復，表面鹽密不斷增長。一般經若干年可達到動態平衡狀態，該狀態下的鹽密值可視為飽和鹽密。
XGYM-Z型絕緣子等值附鹽密度測試儀現實背景
黑龍江省是我國緯度最高的省份，冬季寒冷漫長。工業及生活取暖用煤的大量使用，加之其它污染物的影響，使得絕緣子的外表面積污嚴重。從統計角度看，絕緣子平均年度最大積污量和絕緣子年自清洗能力均可認為是常數。如平均年度最大鹽密(通常是指連續3年積污期結束而未受到雨水沖洗所測得的鹽密的年平均值)用S1表示．則雨季後絕緣子表面剩餘鹽密為CS1(c為反映自清洗能力的絕緣子表面年度鹽密的殘餘率)，第二年絕緣子表面的鹽密值則為：S1+CS1，第n年的累計鹽密值可表示為：Sn=S1+CS1+......+Cn-1*S1+......=S1[(1一Cn-1)/(I—C)]。由於絕緣子表面鹽密的殘餘率小於1，上式收斂，故可求得飽和鹽密Sb=S1/(1一C)。由上式可看出：絕緣子飽和鹽密與平均年度最大鹽密成正比，而與其白清洗率1-C成反比；飽和鹽密與平均年度最大鹽密之比為自清洗率的倒數。公式中的鹽密殘餘率c與雨季的降水和絕緣子的幾何形狀等因素有關，通常可以通過雨季後鹽密的實測值與平均年度鹽密的比值來確定。
使用說明
以武漢鴻志高測電氣技術有限公司生產的“YM-3000直讀式鹽密儀”為例：
一、產品簡介YM-3000直讀式鹽密儀是針對電力系統防污閃檢測而研製的，用於測量絕緣子表面等值附鹽密度（以下簡稱“鹽密
”）的專用測量儀器，同時還可以測量溶液的電導率和溫度。整機以其測量精度高、讀數直觀、測量範圍寬、使用
方便、等特點廣泛地套用於電力、教學、科研及其它相關行業。
污穢等級的劃分和污穢等級分布圖的繪製是防污閃工作的基礎，準確的污穢等級分布圖是選擇輸、變電設備電瓷外
絕緣爬距的依據。絕緣子表面等值附鹽密度值是判斷電瓷外絕緣污穢狀況嚴重程度的定量數據，是劃分污穢等級和
繪製污區圖的重要依據之一。因此，鹽密測量工作對電力系統安全運行有著重要的意義。
參照標準：
GB/T16434 – 1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》
GB/T16434-200X《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》
國家電網公司Q/GDW152-2006《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
1、具有量程自動切換功能。
2、測量範圍大，鹽密範圍0.0001mg/cm2～9.9999mg/cm2。
2、自動進行溫度補償，直接顯示20℃時標準電導率和等值附鹽密度（ESDD）。
3、 對使用電導率大於10μs/cm的清洗液，具有自動祛除清洗液自身電導率和原始含鹽量對測量影響的功能。降
低了對清洗液的要求。
4、 通過帶電修正係數，自動將不帶電測量的鹽密度（ESDD）轉換為帶電測量的鹽密度（ESDD）。
5、具有存儲和列印功能，可存儲400組數據。
6、 體積小， 重量輕，便於攜帶，適合野外現場和試驗室使用。
◆測量範圍：
鹽密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型絕緣子為準）
測量溫度：0℃～100℃
測量電導率：0～100000μs/cm（標準配置K=1.0電極）
◆基本誤差：
測量鹽密：解析度0.0001位
滿量程精度：±2%
測量溫度：解析度0.1位，精度±0.5℃
測量電導率：解析度0.1μs/cm
滿量程精度：±2%
◆電源：AC 220±10%
◆環境溫度：0℃～60℃
1、基本介紹
操作板示意圖
按鍵功能
按鍵 功能 其他功能
確定 修改參數
向上翻動選單
向上翻動選單
0，1，2，3，4，5，6，7，8，9 輸入數字
. 輸入小數點
Del 刪除輸入的字元
Esc 返回
2、測試步驟
2.1絕緣子污穢取樣
（1）、將普通懸式絕緣子串上數第2片、中間1片、下數第2片共三片的平均值或整串測量的平均值作為測量結果。
（2）、在測量與普通型不同的其它形式的絕緣子表面的鹽密時，根據經驗，對雙傘形防污絕緣子的測量值可取（
在相同污穢環境條件下）普通型絕緣子平均值一半。
（3）、對於500kv絕緣子串的取樣，也可取上、中、下三片平均值，有條件時也可取上二、中二、下二的六片平均
值。
2.2溶解
溶劑：建議使用去離子水或蒸餾水，也可以使用普通自來水。
標準普通型絕緣子每片用水量在300ml 。但是當被測絕緣子表面的面積與普通型絕緣子的不同時，可參照下表，根
據絕緣子表面積大小按比例適當增減用水量。
絕緣子表面積與鹽密測量用水量關係表
絕緣子表面積（cm²） ≤1500 1500～2000 2000～2500 2500～3000
用水量（ml) 300 400 500 600
將潔淨的紗巾或濾紙和鑷子放入上述溶劑中。
首次測量：測試當前溶劑的電導率，並將此電導率設定為基準值（詳見功能說明）；之後的測量結果會自動減去此
基準值，有利於提高測量精度和降低對溶劑的要求。
再次測量：使用上述濕潤的紗巾或濾紙將絕緣子表面的污穢擦拭乾淨，再將其放入水中。將電極浸入被測溶液中，
用電極輕攪被測溶液，穩定一段時間（大約2分鐘）後即可讀取電導率、鹽密和溫度的測量結果。
測試完畢，可以列印和保存該結果。
2.3注意事項
1、當測量範圍在10000——100000us/cm時，應換用電極係數為10的鉑黑電極；當測量範圍在1——100us/cm時，
應換用電極係數為0.1的鉑電極（此兩種電極不是標配電極，如需要請在購置時聲明）。
2、在擦拭絕緣子表面時不要流失水分。
3、功能說明
1、 插入電源，打開電源開關，電源指示燈亮，儀器進入工作狀態。
2、 選擇“測量基準”進入“測量基準選單”
3、 選擇“開始測量”進入“測量結果選單”頁面
3.1顯示電導率測量結果。例如“Cond：500.1”，單位us/cm，微西門子每厘米。
3.2 顯示鹽密測量結果。例如“ESDD：0.0576”，單位mg/cm2，毫克每平方厘米。
3.3顯示溫度測量結果。例如“T：13.5”，單位℃，攝氏度。
3.4顯示當前設定的電導率基準。例如“Ref：150”， 單位us/cm，微西門子每厘米。開機默認為“Ref：0.0”。
電導率和鹽密的測量結果是以此為基準的差值。
3.5顯示測量的污穢等級。例如“Grade：1”，則污穢等級為1級，全部等級分為0到4級，詳細劃分可以參見附錄。
3.6顯示當前測量鹽密值是否已做線上修正。例如“OnLine：No”或者“OnLine：Yes”，No鹽密值不做線上修正
，Yes鹽密值進行線上修正。
3.7顯示當前時間。例如“Time：13：30：00”，表示為13時30分0秒。
4、選擇“設定選單”，進入“設定選單”頁面
4.1修改溶液體積。設定溶液體積，單位為ml，請輸入1～999之間的數字。
4.2絕緣子表面積。設定絕緣子的表面積，單位為cm2，請輸入100～9999之間的數字。
4.3修改日期時間。設定當前的日期時間，格式為“110322133000”，表示為2011年3月22日13時30分0秒。每個時
間占2位，共12位。
4.4修改電極常數。設定當前使用的電極其常數值。此值在電極上都有標註，例如“0.998”。在更換電極時請輸入
相應值。
4.5 OnLine：No。是否做線上修正。按確定鍵在“OnLine：No”和“OnLine：Yes”之間切換。
4.6上傳存儲記錄。將本機保存的記錄通過數據線上傳至電腦。
4.7本機系統。可以查看本機出廠日期，例如“FT：2011/02/22”；本機編號，此編號是產品保修的重要依據。例
如“NO.：ABCDEFGHI”；系統版本，例如“Version：V1.0”。
五、維護保養
1、電導電極在使用前套用蒸餾水或去離子水浸泡，祛除電極表面的污物。用後也要用蒸餾水清洗乾淨，乾後收藏
。要保持電導電極的清潔。
2、印表機無紙時請更換紙帶。請注意將熱敏面（光滑面）朝里，如果放置錯誤將不能列印出字跡，這時應去取出
紙帶重新放置。
3、請使用標配電源。
4、電導電極的電極頭容易敲碎（是用薄玻璃片製成）。測量時，小心勿碰撞容器，以免損壞。
5、電導電極在測量很低電導率的溶液時，應選用溶解度小的中性玻璃，石英或塑膠材質的容器。
六、配置清單
物品 數量
測試主機 1台
電極（K=1.0） 1支（K=10.0和K=0.1為非標配電極）
電源 1個
數據線 1條
熱敏紙帶 2卷（其中1卷已放入印表機）
出廠校準合格報告 1份
使用說明書 1份
七、售後服務
1、儀器自售出之日起三個月內，如有質量問題，由我公司免費更換新儀器，但用戶不能自行拆機。
2、儀器三年內凡質量問題由我公司免費維修。
3、儀器使用超過三年，我公司負責長期維修，適當收取材料費。
4、若儀器出現故障，應請專職維修人員或寄回本公司修理，不得自行拆開儀表，否則造成自損我公司不負責任。
註：由於電極為易損物件，不在保修範圍。 
附錄
線路和發電廠、變電所污穢等級| 污穢等級 | 污 濕 特 征 | 鹽密，mg/cm | |
| 線 路 | 發電廠、變電所 | ||
| 0 | 大氣清潔地區及離海岸鹽場50km以上無明顯污染地區 | ≤0.03 | — |
| Ⅰ | 大氣輕度污染地區，工業區和人口低密集區，離海岸鹽場10km～50km地區。在污閃季節中乾燥少霧(含毛毛雨)或雨量較多時 | >0.03～0.06 | ≤0.06 |
| Ⅱ | 大氣中等污染地區，輕鹽鹼和爐煙污穢地區，離海岸鹽場3km～10km地區，在污閃季節中潮濕多霧(含毛毛雨)但雨量較少時 | >0.06～0.10 | >0.06～0.10 |
| Ⅲ | 大氣污染較嚴重地區，重霧和重鹽鹼地區，近海岸鹽場1km～3km地區，工業與人口密度較大地區，離化學污源和爐煙污穢300m～1500m的較嚴重污穢地區 | >0.10～0.25 | >0.10～0.25 |
| Ⅳ | 大氣特別嚴重污染地區，離海岸鹽場1km以內，離化學污源和爐煙污穢 300m以內的地區 | >0.25～0.35 | >0.25～0.35 |
| 污染 等級 | 爬電比距（cm / kv） | |||
| 輸電線路 | 發電廠、變電所 | |||
| 220kv以下330 | 330 kv以下 | 220 kv以下 | 330 kv以下 | |
| 0 | 1.39（1.60） | 1.45（1.60） | / | / |
| Ⅰ | 1.39~1.74 （1.60~2.00） | 1.45~1.82 （1.60~2.00） | 1.60 （1.84） | 1.60 （1.76） |
| Ⅱ | 1.74~2.17 （2.00~2.50） | 1.82~2.27 （2.00~2.50） | 2.00 （2.30） | 2.00 （2.20） |
| Ⅲ | 2.17~2.78 （2.50~3.20） | 2.27~2.91 （2.50~3.20） | 2.50 （2.88） | 2.50 （2.75） |
| Ⅳ | 2.783.30 （3.20~3.80） | 2.91~3.45 （3.20~3.80） | 3.10 （3.57） | 3.10 （3.14） |
1、線路和發電廠、變電所爬電比距計算時取系統最高工作電壓，上表（）內數字為按額定電壓計算值。
2、計算各污級下的絕緣強度時仍用幾何爬電距離。由於絕緣子爬電距離的有效係數需根據大量的人工與自然污穢試驗的結果確定，目前難以一一列出，見參考件3。
3、對電站設備0級（220kv及以下爬電比距為1.48cm/kv、330kv及以上爬電比距為1.55cm/kv），目前保留作為過渡時期的污級
常用絕緣子表面積及泄露距離一覽表
常用絕緣子表面積及泄露距離一覽表| 序號 | 絕緣子型號 | 上表面積 cm2 | 下表面積 cm2 | 總表面積 cm2 | 泄露距離 mm | 生產廠家 |
| 1 | FC70～FC120/146（127） | 566 | 1083 | 1649 | 320 | 四川自貢塞迪維爾鋼化玻璃絕緣子有限公司 |
| 2 | BC8～BC12/146（127） | 566 | 1083 | 1649 | 320 | |
| 3 | FC160/155（146，170） | 825 | 1492 | 2317 | 380 | |
| 4 | BC160/155（146，170） | 825 | 1492 | 2317 | 380 | |
| 5 | FC210/170 | 854 | 1458 | 2312 | 400 | |
| 6 | FC300/195 | 1020 | 2157 | 3177 | 485 | |
| 7 | FC7P～FC12P/146 | 611 | 1392 | 2003 | 400 | |
| 8 | BC8P～BC12P/146 | 611 | 1392 | 2003 | 400 | |
| 9 | FC70P～FC120P/146 | 881 | 1646 | 2527 | 450 | |
| 10 | BC80P～BC120P/146 | 881 | 1646 | 2527 | 450 | |
| 11 | FC16P/155（170） | 895 | 1794 | 2689 | 450 | |
| 12 | FC160P/170（155） | 1198 | 2541 | 3739 | 550 | |
| 13 | FC210P/170 | 1183 | 2536 | 3719 | 550 | |
| 14 | FC300P/195 | 1627 | 3718 | 5345 | 690 | |
| 15 | FC70D～FC120D/127（146） | 1184 | 1203 | 2387 | 365 | |
| 16 | FC160D/146（155） | 1500 | 1769 | 3269 | 380 | |
| 17 | FC210D/155（170） | 1433 | 1468 | 2901 | 375 | |
| 18 | LXY-70 LXY4-70 | 648 | 862 | 1510 | 320 | 南京電氣集團有限公司（原南京電瓷總廠） |
| 19 | LXY-100 | 548 | 862 | 1410 | 320 | |
| 20 | LXY-120 | 648 | 862 | 1510 | 320 | |
| 21 | LXY-160 LXY3-160 LXY4-160 | 773 | 1325 | 2098 | 380 | |
| 22 | LXY3-210 | 859 | 1459 | 2318 | 390 | |
| 23 | LXY-240 | 859 | 1459 | 2318 | 390 | |
| 24 | LXY-300 | 1097 | 2041 | 3138 | 485 | |
| 25 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 | |
| 26 | LXHY5-70 | 975 | 1601 | 2576 | 450 | |
| 27 | LXHY4-100 | 975 | 1601 | 2576 | 450 | |
| 28 | LXHY4-120 | 975 | 1601 | 2576 | 450 | |
| 29 | LXY3-210 | 859 | 1459 | 2318 | 390 | |
| 30 | LXY-240 | 859 | 1459 | 2318 | 390 | |
| 31 | LXY-300 | 1097 | 2041 | 3138 | 485 | |
| 32 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 | |
| 33 | LXHY5-70 | 975 | 1601 | 2576 | 450 | |
| 34 | LXHY4-100 | 975 | 1601 | 2576 | 450 | |
| 35 | LXHY4-120 | 975 | 1601 | 2576 | 450 | |
| 36 | LXHY3-160 LXHY4-160 | 993 | 1806 | 2799 | 450 | |
| 37 | LXHY5-160 LXHY6-160 | 1256 | 2415 | 3671 | 545 | |
| 38 | LXHY4-210 | 1256 | 2415 | 3671 | 545 | |
| 39 | LXAY-120 | 946 | 784 | 1730 | 360 | |
| 40 | LXZY-160 | 1256 | 2415 | 3671 | 545 | |
| 41 | LXZY-210 | 1256 | 2415 | 3671 | 545 | |
| 42 | LXZY-300 | 1811 | 3152 | 4963 | 635 | |
| 43 | XP-70 | 674 | 917 | 1591 | 295 | 大連電瓷廠 |
| 44 | XP-100 | 670 | 807 | 1477 | 295 | |
| 45 | XP-160 | 681 | 891 | 1572 | 305 | |
| 46 | XP-210 | 874 | 1112 | 1986 | 335 | |
| 47 | XP2-210 | 950 | 1337 | 2287 | 370 | |
| 48 | XP1-300 | 127 | 1994 | 2121 | 485 | |
| 49 | XWP1-70 | 1162 | 861 | 2023 | 400 | |
| 50 | XWP2-70 | 1162 | 861 | 2023 | 400 | |
| 51 | XWP2-100 | 1288 | 1208 | 2496 | 450 | |
| 52 | XWP2-160 | 1551 | 1208 | 2759 | 450 | |
| 53 | XWP-210 | 1423 | 1360 | 2783 | 450 | |
| 54 | XDP-70C | 336 | 382 | 718 | 160 | |
| 55 | XDP-70CN | 336 | 382 | 718 | 160 | |
| 56 | XWP-7 | 1210 | 803 | 2013 | 410 | |
| 57 | X-4.5 | 645 | 805 | 1450 | 300 | |
| 58 | XP-7 | 685 | 715 | 1400 | 290 | |
| 59 | XP-10 | 645 | 805 | 1450 | 295 | |
| 60 | LXP-7 | 685 | 715 | 1400 | 290 |
