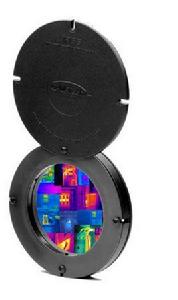

紅外視窗

紅外視窗

高壓開關觸頭和母線排連線點處於特殊的環境中,傳統的熱電偶、測溫探頭、光纖等無法實現精確測溫。紅外視窗是一個可以透過紫外線、可見光、紅外線的光學視窗,將具有紅外視窗安裝在開關柜上,就可實現開關櫃在運行狀態下紅外成像測溫。

基本描述

紅外視窗由於其特殊的材質具有透紅外線、電絕緣、耐腐蝕、本質安全等優點特別適用安裝在高壓開關柜上。輕鬆實現開關櫃紅外成像測溫,徹底解決高壓開關櫃觸頭過熱隱患。

主要套用在電力開關柜上.電力行業領域.

產品特點:

·透紅外、紫外、可見光,直觀

·實現帶電檢測觸頭溫度,安全

·密封達到IP67標準,防水防塵

·通過開關櫃燃弧防爆試驗,可靠

·改造安裝只需要兩分鐘,快捷

·開關櫃改造安裝費用低,實惠

·超大的測量範圍

·無需特殊維護

產品性能

紅外視窗 紅外視窗

長波紅外視窗,工作波長0.15-14微米。主要檢測低溫、常溫,在電力行業,長波基本上滿足現有電力設備的故障檢,簡單、快速、全面、準確地解決了開關櫃內檢測難的問題,實現開關櫃的線上實時檢測。在0.15微米時,視窗的紅外線透過率為94%。在12.5微米時,視窗紅外線透過率為92%。

短波紅外視窗,工作波長0.15-7微米。主要檢測超過500℃以上高溫物體。如在煉鋼等行業。在0.15微米時,視窗的紅外線透過率為94%。在7微米時,視窗紅外線透過率為92%。

產品組成結構:

紅窗視窗是指配套安裝透紅外線玻璃的檢測透視視窗,包含以下四部分:

金屬法蘭:金屬法蘭上有安裝螺孔,安裝時與O型密封圈一起安裝在設備面板上,其防水等級符合IP67等級的NF EN60529標準。

0 型密封圈:0型密封圈採用橡膠材料做成,安裝時可確保水密性。

保護蓋:保護蓋能通過磁鐵鎖打開和關閉,它具有透明抗衝擊功能,其抗衝擊等級符合IK07等級的NF 50102標準。

光學視窗:視窗的工作波段可透紫外線、可見光和紅外線(取決於工作波長)。視窗分短波視窗和長波視窗,兩類視窗的不同只是玻璃材料的不一樣。

補充說明

電力系統的紅外線檢測,有利於減少災難性電力事故的發生和計畫故障設備的維護和檢修。密閉的高壓櫃卻讓紅外檢查束手無策,由於不了解櫃體內部的發熱狀況,事故就這樣在毫無防備的情況下發生。將紅外視窗安裝在電氣櫃的殼體上,利用已在電力系統普遍使用的紅外線熱成像儀、測溫儀、結合《紅外導則》判別發熱故障,通過紅外視窗就可以方便的對電氣機櫃內部設備進行各種無損檢修,實現狀態檢修。方便電力檢修人員發現高壓事故的隱患,及時解決和維護,防止高壓的事故的發生。

開關櫃(斷路器)安裝在一個封閉是的柜子,開關實現電力的再分配功能,起著關合及斷電力線的作用,用來實現輸送機倒換電力負荷,以及從電力系統退出故障設備和線段,從而保證電力系統安全運行。開關櫃有4個室組成,上面觸頭、母線排、絕緣設備、線路板、線圈、半導體等部件。運行中的開關櫃設備時不能隨便打開打開,打開會有電弧,對設備及對工作人員都不安全。檢測其中最容易發熱。引發事故的位置也就是在6個觸頭的位置,開關櫃事故90%以上都是由於觸頭髮熱引發的。99%的高壓電弧的都是設備發熱變形在高壓電流作用下發生的。因此,在開關柜上安裝紅外視窗是為了防止電弧對設備及工作人員的傷害。
