穩壓變壓器,一種具有帶空氣隙的磁分路和輸出端並聯諧振電容的特殊變壓器。用作穩壓電源。其電壓穩定性高,穩壓範圍寬,抗干擾能力強,且有過功率保護的性能。在計算機、工具機控制、交通、電信、電視等電子設備中得到廣泛的套用。

穩壓變壓器

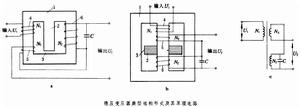

穩壓變壓器的典型結構形式及其原理電路如圖所示, 穩壓變壓器其中a為心式、b為殼式、c為電路圖。圖中1~6分別為變壓器的鐵心,原、副邊繞組,繞組骨架等。穩壓變壓器的工作原理與一般鐵磁諧振穩壓器相同,但結構比較簡單、實用。其中帶空氣隙磁分路的作用如變壓器的漏磁電感,它將輸出並聯諧振電路與輸入電路分開,使原邊鐵心工作運行在鐵心磁化曲線的線性段,與普通小型單相電力變壓器相似,但副邊鐵心借並聯諧振電路而運行在磁化曲線的飽和段,如同一隻飽和電抗器
當輸入電壓變化時,並聯諧振迴路中的電源大小與性質(感性或容性)也起變化,使副邊鐵心進入飽和或加深飽和,從而使副邊鐵心在每半周中的磁通幾乎恆定。因此,輸出電壓維持恆值,起到穩壓的作用。
穩壓變壓器與普通變壓器的主要差別有以下3點。
①原邊與副邊鐵心中的磁通不相等,副邊鐵心的磁通遠大於原邊鐵心的磁通而處於飽和狀態。
②輸入電壓U1與輸出電壓U2之比不能循照匝數比的關係,因為

E1=4.44fN1AmBm1

E2=4.44fN2AmBs

式中E1、E2分別為原、副繞組的感應電動勢,N1、N2分別為原、副繞組匝數,匝數比N1/N2為n,Am為鐵心截面,Bm1、Bs分別為原、副邊鐵心的磁通密度,所以

穩壓變壓器

③原、副邊磁通勢之間關係不平衡,即不能用一般變壓器的關係式

N11+N2夒2=N1夒0

穩壓變壓器副邊輸出端還有一個補償繞組。它的極性與副繞組相反,用以補償輸入電壓變化對輸出電壓的影響。這是因為副邊鐵心的磁化曲線飽和段不是理想的水平線,所以輸入電壓增加時,輸出電壓要隨之升高,起到補償作用。
