磁敏電接點壓力表

磁敏電接點壓力表

1)上下限式 2)雙上限式 3)雙下限式

概述

磁敏電接點壓力表磁敏電接點壓力表
磁敏電接點壓力表適用低電壓、小電流工作,尤適宜24V直流電壓的計算機用戶作控制信號切換用,適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量,除指示功能外,還具有上下限二位可調信號控制。
抗振磁敏電接點壓力表內加阻尼液,具有抗環境振動,介質脈動和衝擊載荷特性。儀表指示清晰、穩定,電信號切換可靠。

原理

磁敏電接點壓力表採用電磁感應原理,指示指針上帶有磁鋼,在壓力上升或下降到達設定針位置時,磁力使裝在設定針上的真空磁控開關動作,從而達到發訊目的(斷開或閉合)。

優點與缺點

一般耐震電接點壓力表採用直接式接觸發訊,觸點由於浸沒於阻尼液中,在低電壓工作時,其觸點附著油膜,增大了接觸電阻,使觸點不能有效工作。
磁敏電接點壓力表觸點系真空封裝,阻尼液對觸點無任何影響,信號切換可靠,無飛弧現象,故使用壽命長,開關特性優良。
磁敏電接點壓力表的缺點是觸點容量小,只能使用於小電流工作場合。同時由於使用磁控開關,不能使用在強磁場場合,否著容易引起誤動作。

主要技術參數

1.錶盤直徑(mm):¢100;):¢150
2.測量範圍(Mpa):0~0.16;0~0.25;0~0.4;0~0.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;0~60;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4;
3.精確度等級:±1.6%
4.使用工作溫度:-10℃~55℃
5)相對濕度不大於85%
6)防護等級:IP64
7)溫度影響:不大於0.4%/10℃(使用溫度偏離20±5℃)

電氣參數

1.最大工作電壓:DC 24V
2.最大開關電流:0.5A
3.觸點開關形式:
1)上下限式
2)雙上限式
3)雙下限式
4)單上限式
5)單下限式

連線螺紋

: M20×1.5;G1/2或用戶自定

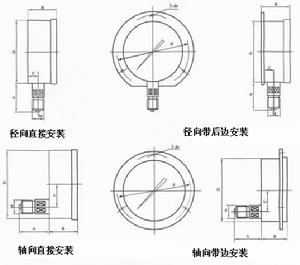

安裝方式

:

安裝方式示意圖安裝方式示意圖
1)徑向直接安裝
2)徑向帶後邊
3)軸向直接安裝
4)軸向帶前邊

使用與訂貨須知:

工作環境應無腐蝕性氣體。
安裝後請剪除儀表表殼頂部橡膠塞凸起部,令儀表內腔與大氣相通,以保證儀表精確度。
訂貨請說明名稱、型號、測量範圍。
腐蝕性環境或腐蝕性介質請另行說明。
