簡介
中文名：石英石

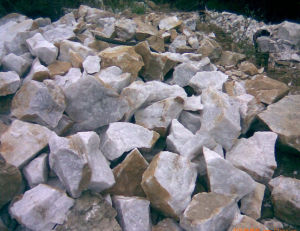

石英石矽的氧化物礦物成分為SiO2。主要指分布廣泛的三方晶系的低溫石英（α-石英）。當溫度在573℃以上時，則成為六方晶系的高溫石英（β-石英）。低溫石英晶體常呈帶尖頂的六方柱狀。柱面上有橫紋，有左形晶與右形晶的區別。雙晶很普遍，最常見的為道芬雙晶和巴西雙晶。通常呈晶族或粒狀、塊狀集合體。純淨者為無色透明，但大多因含微量色素離子或細分散色裹體，或因具有色心而呈各種顏色，並使透明度降低。玻璃光澤，斷口常呈油脂光澤。莫氏硬度7，比重2.65。貝殼斷口。具強壓電性和鏇光性。
石英石碧玉，因含氧化鐵雜質而呈暗紅色或綠黃、青綠等色。大的石英晶體主要產於偉晶岩晶洞中；塊狀的常產於熱液礦脈中；粒狀石英是花崗岩、片麻岩和砂岩等許多岩石的主要礦物成分。除水晶、瑪瑙等用作寶石或工藝材料外，較純淨的一般石英大量用作玻璃原料，研磨材料、矽質耐火材料等。不純的石英則是重要的建築材料。

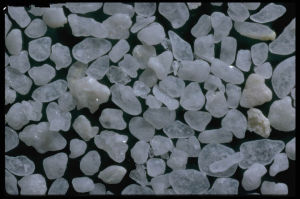

物理性質
石英石晶體：等軸狀、柱狀、六方雙錐面形
集合體型態：塊狀、粗粒狀、鍾乳狀、結核狀
硬度：莫氏硬度為7
解理/斷口：貝殼狀斷口
光澤：玻璃光澤
顏色：無、白，帶有點灰、黃到橙黃、紫、深紫、粉紅、灰褐、褐、黑
條痕：白色
比重：2.65~2.66
其他：
（1）具脆性
（2）具有熱電性
（3）折射率1.533~1.541,雙折射率差0.009，色散0.013
（4）石英具有強烈的壓電性（Piezoelectricproperty），即用力敲擊摩擦時會產生火花，這也就是燧石取火的方法。
（5）石英內常見的包裹體有：發晶（Haircrystal）－主要是金紅石；草入水晶－主要為電氣石；水膽水晶－石英中有液態包裹體；青石英－內含淺藍色金紅石針狀物；乳石英－由細水孔洞引起混濁狀；綠石英－由板狀或碎片狀的綠泥石組成，有時可能是綠色針狀的陽起石；砂金石（Aventurine）－石英岩內部含有綠色或紅褐色的雲母細片，又名耀石英，俗稱東陵石。常見煙黑色至暗褐色的煙水晶，主要是這些岩類含有較多量具有放射性之鈾、釷元素的關係。

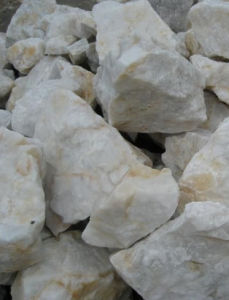

特性及優點
1、刮不花石英石其石英含量高達94%，石英晶體是自然界中硬度僅次於鑽石的天然礦產，其表面硬度可高達莫氏硬度7.5，遠大於廚房中所使用的刀鏟等利器，不會被其刮傷。
2、污不染
石英石是在真空條件下製造的表里如一、緻密無孔的複合材料，其石英表面對廚房的酸鹼等有極好的抗腐蝕能力，日常使用的液體物質不會滲透其內部，長時間置於表面的液體只需用清水或潔而亮等清潔劑用抹布擦除即可，必要時可用刀片颳去表面的滯留物。
3、用不舊
石英石光澤亮麗的表面是經過30多道複雜的拋光處理工藝，不會被刀鏟刮傷，不會為液體物質滲透，不會產生髮黃和變色等問題，日常的清潔只需用清水沖洗即可，簡單易行。即使經過長時間的使用，其表面也同新裝台面一樣的亮麗，無需維護和保養。
4、燃不著
天然的石英結晶是典型的耐火材料，其熔點高達1300度以上，94%天然石英製成的石英石完全阻燃，不會因接觸高溫而導致燃燒，也具備人造石等台面無法比擬的耐高溫特性。
5、無毒無輻射
石英石的表面光滑，平整也無劃痕滯留，緻密無孔的材料結構使得細菌無處藏身，可與食物直接接觸，安全無毒！
優質的石英石採用精選的天然石英結晶礦產，其SiO2的含量超過99.9%以上，並在製造過程中去雜提純，原料中不含任何可能導致輻射的重金屬雜質，94%的石英結晶體和其它的樹脂添加劑使得石英石沒有輻射污染的危險。

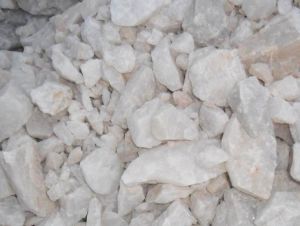

主要用途
石英石需要指出的是，石英石的質量好壞與樹脂的含量多少有直接的關係。石英石中石英的含量越高，樹脂量越低，質量就越好，越接近天然，越不易變形。專家指出，當石英石中樹脂的含量大於10%時，其相應技術指標就會隨之下降，這時的石英石已不能稱之為真正的石英石了。

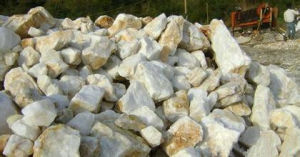

品種及鑑別
石英石水晶多數是在地底生長，生長的過程需要大量含有飽和的二氧化矽的地下水源，溫度在550－600℃之間，並需要比大氣壓力大二倍至三倍的壓力，經過了漫長的歲月，便變成了六角柱形（hexagonalsystem）的水晶。
石英是一種受熱或壓力就容易變成液體狀的礦物。也是相當常見的造岩礦物，在三大類岩石中皆有之。因為它在火成岩中結晶最晚，所以通常缺少完整晶面，多半填充在其他先結晶的造岩礦物中間。石英的成份是最簡單的二氧化矽(sio2)，玻璃光澤，沒有解理面，但具貝殼狀斷口。微晶質的石英稱為玉髓（chalcedony）、瑪瑙（agate）或碧玉（jasper）。純粹的石英是無色，但因常含有過渡元素的雜質而呈現不同的顏色。石英很安定，不容易風化或變化為他種礦物。
矽位於元素周期表第四族，在地殼中分布很廣，在所有元素豐度分布的順序上占第二位，僅次於氧，矽也是典型的親氧元素，主要與氧結合形成矽氧四面體SiO4攩4-攪，產由矽氧四面體以各種形式結合生成不同的矽酸鹽礦物，在寶石礦物中矽酸鹽類占80％以上，以游離矽氧——SiO2形式分布的矽也占重要地位，而且穩定性非常好，是自然界最常見、最主要的造岩礦物，也是珠寶界套用數量和範圍很大的一類寶玉石，以SiO2為主要成分的寶玉石更是種類繁多，特徵各異。按SiO2結晶程度可劃分為顯晶質的單晶石英，多晶石英岩玉，隱晶質的玉髓、瑪瑙、澳玉、碧玉、木變石、矽化木和非晶質的歐泊、天然玻璃。下面根據國家標準分別加以敘述：
1.單晶SiO2質寶石透明、晶形完好的SiO2單晶體(含雙晶)，礦物名稱為單晶石英，即廣義的水晶，狹義的水晶指無色透明的品種。
(1)水晶的基本性質水晶屬三方晶系，常見晶形為柱狀，主要單形為六方柱，菱面體，柱狀晶體的柱面常發育橫紋和多邊形蝕象，水晶為一軸晶正光性，具獨特的牛眼乾涉圖，折射率1.544－1.553，雙折射率0.009，非常穩定，無解理，貝殼狀斷口，斷口可具油脂光澤，摩氏硬度7，密度2.65g／cm攩3攪。水晶通常無色透明，但含雜質時可出現多種顏色，根據顏色可將水晶分為紫晶、黃晶、煙晶等品種。
(2)水晶的品種及鑑定水晶：無色透明的純淨二氧化矽晶體，其內可含豐富的包裹體，常見的有負晶、流體包裹體、固體包裹體。負晶是確定天然水晶的重要依據。固包體裹中常見金紅石、電氣石、陽起石呈細小的針狀定向排列於石英晶體內，猶如髮絲，習慣上把這類水晶稱為發晶，另外一些固體包裹體在水晶內可形成一幅幅美麗的圖畫，成為人們愛不釋手的觀賞石。
紫晶：一種紫色的水晶，是SiO2中含微量鐵所致，經輻照，三價鐵離子的電子殼層中成對電子之一受到激發，產生空穴色心FeO攩4+攪4，空穴主要在可見光550nm處生產吸收，而使水晶產生紫色，但Fe攩4-攪不穩定，受熱易變成三價鐵，所以紫晶易褪色，紫晶顏色分布常不均勻，呈團塊狀，有時見平行色帶。具有弱到中等二色性，可能出現水晶中所出現的所有包體，還可有特徵的“斑馬紋”和球狀、小滴狀不透明深色包體。
煙晶：一種煙色至棕褐色以至黑色的水晶，成分中含有微量的鋁，Al攩3+攪離子代替Si攩4+攪離子，受輻照後產生AlO攩4-攪4空穴色心，而使水晶產生煙色。煙晶加熱後可變成無色水晶。
黃晶：一種黃色的水晶，成分中含有微量鐵而成。黃晶一般較透明，內部特徵與紫晶相同，市場上的黃晶多數是紫晶加熱處理而成。
綠水晶：一種綠色的水晶，天然產出的很少，主要是紫晶加熱得到的；或水晶中含綠色礦物(如綠泥石)包體而呈色。
芙蓉石：也稱薔薇石英，淺至中粉紅色水晶，色調較淺，因成分中有微量的Mn和Ti而致色，單晶體較少，通常為緻密塊狀集合體，顯渾濁乳狀外觀，有時可含定向排列的針狀金紅石包體，因而磨製成弧面寶石可顯示星光。
雙色水晶：一種紫色和黃色共存一體的水晶，紫色、黃色分別占據晶塊的一部分，兩種顏色的交接片有清晰的界限，雙色是由於水晶內的雙晶所致，紫色和黃色分別發育於雙晶單體中的r面和z面。石英貓眼：當水晶中含有大量平行排列的纖維狀包體時，其弧面形寶石表面可顯示貓眼效應，一般石英貓眼弧面較高，纖維狀包體清晰可見。
星光水晶：當水晶中含有兩組以上定向排列的針狀、纖維狀包體時，其弧面形寶石表面可顯示星光效應，一般為六射星光，也可有四射星光。
2.多晶SiO2質玉石組成礦物主要為細粒石英的玉石，可含少量雲母類礦物及赤鐵礦、針鐵礦等。放大檢查時石英為典型粒狀結構，粒度一般為0.01－0.6mm。集合體呈塊狀，微透明至半透明，密度與單晶石英相近，為2.64－2.71g／cm攩3攪之間，點測法折射率為1.54左右，純淨者無色，常因含有細小的有色礦物包裹體而呈色。常見的品種有：
東陵石：為一種具有砂金石效應的石英岩，市場上常見的為含鉻雲母的綠色東陵石，顯微鏡下微透明，主要產於印度。石英顆粒相對較粗，0.1－0.6mm，其內所含的片狀礦物相對較大，且大致定向排列。查爾斯濾色鏡下略呈褐紅色。
密玉：因產於河南密縣而得名，是一種含3～5％細小鱗片狀絹雲母的緻密石英岩，以綠色系列為主，有淺綠、翠綠、豆綠等。密玉與東陵石相比，較細膩、緻密，其內石英顆粒大小以0.02～0.25mm為主，沒有明顯的砂金石效應。放大檢查時在較高的倍數下可以看到細小的綠色雲母較均勻地呈網狀分布。貴翠：因產於貴州省而得名，是一種含綠色高嶺石的細粒石英岩，呈不均勻帶灰色色調的綠色，一般只用來作低檔飾品。
京白玉：因最初產於北京郊區而得名，是一種質地細膩、光澤油潤的白色石英岩，有時用來冒充羊脂白玉，以其較低的密度和折射率加以區別。
“馬來西亞玉”：是一種結構較細的染綠色石英岩，常被用來冒充翡翠。放大條件下典型的粒狀結構和相對低的折射率容易和翡翠區別，國標(GB／T16553－1996)已規定不用這一名稱，而用石英岩(處理)。
3.隱晶質SiO2玉石隱晶質集合體，在正交偏光下表現為全亮，緻密狀構造，也可呈球粒狀，放射狀或微細纖維狀集合體，密度較為石英低，點測折射率1.53，密度6.5～7.0g／cm攩3攪，主要有玉髓、瑪瑙、碧玉、澳玉四個品種。
玉髓：超顯微隱晶質石英集合體，單晶呈纖維狀，粒間微孔內充填水分和氣泡，密度低於石英，約2.60g／cm攩3攪。由於玉髓多孔，因此染色較容易，市場上常見顏色鮮艷的玉髓都是染色而成。值得一提的是，染色後的玉髓顏色較穩定，本身也是一種低檔玉，國標規定為最佳化，無需加以說明。
瑪瑙：具環帶狀結構的玉髓，環帶中央有時是空洞，有時為水晶質所充填，瑪瑙最為常見的自然色為白色和灰色，也可出現黃棕色、棕紅色、藍色、淡紫色等。瑪瑙的基本性質同玉髓，根據包體特徵，顏色分布有下列特殊品種。
苔蘚瑪瑙：是一種均勻的、半透明含有樹枝狀綠色綠泥石或黑色氧化錳、紅色氧化鐵的玉髓。被包裹的雜質往往呈苔蘚狀，一般用作觀賞石，也叫風景瑪瑙，是瑪瑙中的貴重品種。
縞瑪瑙：亦稱條帶瑪瑙，是一種顏色相對簡單，條帶相對平直的瑪瑙。通常用於石刻和浮雕，常見的瑪瑙可有黑色相間條帶，或紅白相間條帶，當縞瑪瑙的條帶細到像蠶絲一樣時，被稱為纏絲瑪瑙。
水膽瑪瑙：是內含肉眼可見的氣液包裹體，並且轉動瑪瑙氣液包裹體會移動的品種。
碧玉：為一種含雜質較多的玉髓，最主要的雜質為氧化鐵，因而碧玉常為紅色，但也有因含其它雜質而呈綠色、暗藍色或黑色的。碧玉不透明，光澤暗淡，一種不同顏色的條帶，色塊交相輝映，猶如一幅美麗的自然風景的碧玉稱為風景碧玉；一種暗綠色其上帶紅點的碧玉叫血滴石。
澳玉：是一種綠色的玉髓，因含微量鎳而呈綠色，色較均勻，透明至半透明，主要產於澳大利亞。
4.SiO2交代的玉石這是一種由於SiO2交代作用，但保留了原物質的外形而成的石英質玉石，重要的品種有木變石和矽化木。
木變石：是SiO2部分或全部交代藍閃石石棉，而保留纖維狀石棉晶形的產物，因紋理和顏色象木紋而得名。木變石不透明，硬度6.5～7.0，密度2.64～2.71g／cm攩3攪，折射率1.54～1.55(點)。顏色有黃褐色、褐色、藍灰色、藍綠色，藍色是殘餘的藍閃石石棉的顏色，而黃褐色、褐色是所含鐵的氧化物——褐鐵礦所致，根據顏色可將木變石分為虎睛石，鷹眼石等品種。
虎睛石為黃色、黃褐色木變石，成品表面可具絲絹光澤，當組成虎睛石的纖維較細，排列較整齊時，弧面形寶石的表面可出現貓眼效應。
鷹眼石為藍色、灰藍色為主的木變石，SiO2交代不充分，殘餘的藍閃石石棉較多。
矽化木：當SiO2交代數百萬年前埋入地下的樹幹，並保留樹幹形狀及其纖維狀結構時的產物稱為矽化木，化學成分以SiO2為主，常含Fe、Ca等雜質、顏色為土黃、淡黃、黃褐等，不透明。硬度6.5～7.0，密度2.65～2.91g／cm攪3攪，點測法折射率1.53。以顏色鮮艷、光澤強、木質結構清晰、質地緻密者為好。
