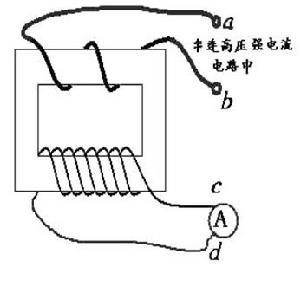

短路電流計算的重要性
短路電流計算短路電流將引起下列嚴重後果：短路電流往往會有電弧 產生，它不僅能燒壞故障元件本身，也可能燒壞周圍設備和傷害周圍人員。巨大的短路電流通過導體時，一方面會使導體大量發熱，造成導體 過熱甚至熔化，以及絕緣損壞；另一方面巨大的短路電流還將產生很大的電動力作用於導體，使導體變形或損壞。短路也同時引起系統電壓大幅度降低，特別是靠近短路點處的電壓降低得更多，從而可能導致部分用戶或全部用戶的供電遭到破壞。網路電壓的降低，使供電設備的正常工作受到損壞，也可能導致工廠的產品報廢或設備損壞，如電動機過熱受損等。電力系統中出現短路故障時，系統功率分布的突然變化和電壓 的嚴重下降，可能破壞各發電廠並聯運行的穩定性，使整個系統解列 ，這時某些發電機可能過負荷，因此，必須切除部分用戶。短路時電壓下降的愈大，持續時間愈長，破壞整個電力系統 穩定運行的可能性愈大 。
短路電流的限制措施
短路電流計算為保證系統安全可靠地運行，減輕短路造成的影響，除在運行維護中應努力設法消除可能引起短路的一切原因外，還應儘快地切除短路故障部分，使系統電壓在較短的時間內恢復到正常值。為此，可採用快速動作的繼電保護和斷路器，以及發電機 裝設自動調節勵磁裝置等。此外，還應考慮採用限制短路電流的措施，如合理選擇電氣主接線的形式或運行方式，以增大系統阻抗，減少短路電流值；加裝限電流電抗器；採用分裂低壓繞阻變壓器等。主要措施如下：
一是做好短路電流的計算，正確選擇及校驗電氣設備，電氣設備的額定電壓要和線路的額定電壓相符。
二是正確選擇繼電保護的整定值和熔體的額定電流，採用速斷保護裝置，以便發生短路時，能快速切斷短路電流，減少短路電流持續時間，減少短路所造成的損失。
三是在變電站安裝避雷針，在變壓器附近和線路上安裝避雷器，減少雷擊損害。
四是保證架空線路施工質量，加強線路維護，始終保持線路弧垂一致並符合規定。
五是帶電安裝和檢修電氣設備，注意力要集中，防止誤接線，誤操作，在帶電部位距離較近的部位工作，要採取防止短路的措施。
六是加強管理，防止小動物進入配電室，爬上電氣設備。
七是及時清除導電粉塵，防止導電粉塵進入電氣設備。
八是在電纜埋設處設定標記，有人在附近挖掘施工，要派專人看護，並向施工人員說明電纜敷設位置，以防電纜被破壞引發短路。
九是電力系統的運行、維護人員應認真學習規程，嚴格遵守規章制度，正確操作電氣設備，禁止帶負荷拉刀閘、帶電合接地刀閘。線路施工，維護人員工作完畢，應立即拆除接地線。要經常對線路、設備進行巡視檢查，及時發現缺陷，迅速進行檢修。
短路電流計算公式
1）三相短路電流計算：起始短路電流周期分量有效值/KA
In=1.05Un/√3/Z∑=1.05Uφ/√R2∑+X2∑
式中Un、U/φ——網路標稱電壓（線電壓、相電壓），V。
Z∑、R2∑、X2∑——計算電路總阻抗、總電阻、總電抗，主要為系統、變壓器、母線、及線路阻抗，mΩ。
2）單相接地故障電流及單相短路電流計算由序網分析可知，單相接地故障電流及單相短路電流可由下式求得：
In=3Uφ/|Z1∑+Z2∑+Z0∑|=√3Un/(R1∑+R2∑+R0∑)2+(X1∑+X2∑+X0∑)2
式中：Un、Uφ——網路標稱電壓（線電壓、相電壓），V。
Z1∑、Z2∑、Z0∑計算電路正序、負序及零序總阻抗，mΩ。
R1∑、R2∑、R0∑計算電路正序、負序及零序總電阻，mΩ。
X1∑+X2∑+X0∑計算電路正序、負序及零序總電抗，mΩ。
負序阻抗與正序阻抗相等。零序阻抗為相線零序阻抗與3倍保護線/中性線的零序阻抗之和。由於配電變壓器一般均採用Dyh或Yyh聯結，故在計算時無需考慮變壓器及高壓側的零序阻抗。對於用過阻抗接地的TT系統，該阻抗應按3倍計入計算電路的零序阻抗。
可通過計算出相保（相線與保護線PE、PEN)/相零（相線與中性線N)迴路阻抗的方法直接求取單相接地故障電流及單相短路電流/KA，此時
In=Un√3/Z=Uφ/√R2+X2
式中Un、Uφ——網路標稱電壓（線電壓、相電壓），V。
Z、R、X——相保/相零迴路阻抗、電阻、電抗，mΩ。
