真空除氣器

真空除氣器

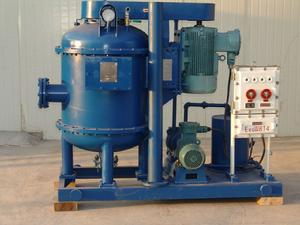

真空除氣器是一種用於處理氣浸鑽井液的專用設備。適用於各類的配套,對於恢復泥漿的比重、穩定泥漿的粘度性能,真空除氣器降低鑽井成本,有很重要的作用。同時,也可當作大功率的攪拌器使用。

真空除氣器真空除氣

一: 真空除氣器工作原理
真空除氣器利用真空泵的抽吸作用,在真空罐內造成負壓區,泥漿在大氣壓的作用下,通過吸入管進入轉子的空心軸,再由空心軸四周的視窗,呈噴射狀甩向罐壁,由於碰撞及分離輪的作用,使鑽井液分離成薄層,浸入泥漿中的氣泡破碎,氣體逸出,通過真空泵的抽吸及氣水分離器的分離,氣體由分離器的排氣管排往安全地帶,泥漿則由葉輪排出罐外。由於主電機先行啟動,與電機相聯的葉輪呈高速旋轉狀態,所以泥漿只能從吸入管進入罐內,不會從排液管被吸入。
二: 真空除氣器結構特點
1.利用真空泵的抽吸使泥漿進入真空罐內,並利用其使氣體被抽出真空罐外,真空泵在此起了兩種不同的作用。
2.水環式真空泵在工作過程中,始終處於等溫狀態下,適用於易燃易爆的氣體抽吸,安全性能可靠。
3.泥漿通過轉子的視窗高速射向四壁,泥漿中的氣泡破碎徹底,除氣效果好。
4.主電機偏置,整機重心降低。
5.採用皮帶傳動,避免了減速機構的複雜化。
6.汽水分離器的套用,不會造成水與氣同時被排出,使排氣管始終暢通。另外,還可循環向真空泵內供水,節約了用水。
7.吸入管插入泥漿罐內,在泥漿無氣浸的情況下,可作為大功率的攪拌器使用。
三: 真空除氣器安裝與使用
(一)、 真空除氣器的安裝與使用
1.安裝時,對場地要求不甚嚴格。只要無明顯的傾斜即可。
2.啟動前,應將排液管及吸入管(件1)的末端同時浸入泥漿中,否則,將無法工作。
3.排氣管(件6)進氣口處應加裝過濾網(40~60目),以防顆粒狀物體進入泵內。
4.啟動前,先將真空泵(件7)供水管線(件8)上的的球閥打開,(亦可拆掉真空泵的供水管線,改用軟管供水)再擰開氣水分離器(件9)上的絲堵,給其充水,待水從溢流口溢出時停止,並旋上絲堵。最後,用手或管鉗轉動聯軸器數周,以確認泵內沒有卡住或其它損壞現象,再行啟動。
5.啟動前,應先搞清電機的旋轉方向,真空泵及主電機皮帶護罩上均標有方向箭頭標記,應與其方向一致,絕對禁止反向運轉。
6.當真空泵內的工作水是由氣水分離器供給時,應確保水的溫度至多比周圍溫度高150C-200C,否則應更換新的冷水,以便真空泵能正常工作。
7.使用完畢後必須將泵及氣水分離器內的水放掉。
8.用戶自備排液軟管及排氣軟管。
(二)、 真空除氣器的安裝與使用
1.泵和電機的安裝
真空泵在安裝前,先用手轉動一下聯軸器,以證實泵內是否有卡住及其它損壞現象,如無,將泵安裝在泵座上。電機固定在泵座上以前,應校正電機軸與泵軸的同心度。因為電機軸和泵軸即使是極小的傾斜也會引起軸承發熱和零件的嚴重磨損等後果。將直尺平行放在聯軸器上,在整個圓周的任何位置都與聯軸器圓周密合沒有間隙,且聯軸器的軸向間隙都相等時,則達到了所要求的同心度。
