真空壓力表

真空壓力表以大氣壓力為基準,用於測量小於大氣壓力的儀表。真空壓力表適用測量無爆炸,不結晶,不凝固,對銅和銅合金無腐蝕作用的液體、氣體的真空壓力測量。廣泛套用於氣體輸送,管道液體及密閉容器中測量無腐蝕性、無爆炸危險、無結晶體、不凝固體的各種液體、氣體、蒸汽等介質的壓力大小,如各種工業自控環境,涉及石油管道、水利水電、鐵路交通、智慧型建築、生產自控、航空航天、軍工、石化、油井、電力、船舶、工具機、管道送風、真空設備等眾多行業。

基本信息

產品簡介

Y(YZ,Z)系列真空壓力表

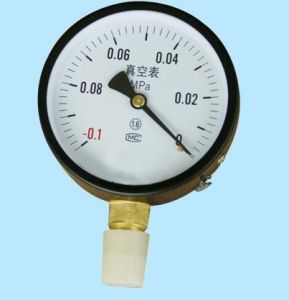

真空壓力表真空壓力表
壓力表型號規格齊,壓力表精度等級齊,壓力表量程齊,壓力表接頭齊,壓力表價格齊。可以製作成耐震真空壓力表,不鏽鋼真空壓力表,隔膜真空壓力表,電接點真空壓力表,數字真空壓力表等真空壓力表。
真空表:以大氣壓力為基準,用於測量小於大氣壓力的儀表。
壓力真空表:以大氣壓力為基準,用於測量大於和小於大氣壓力的儀表。
壓力真空表和真空表用於測量對鋼,銅及銅合金無腐蝕作用,無爆炸危險的不結晶,不凝固的液體,氣體或蒸汽介質的壓力或負壓。
耐震真空表用於振動和壓力有波動下,測量無腐蝕,無結晶的介質的負壓。
電接點壓力真空表和電接點真空表銅及銅合金無腐蝕作用,無爆炸危險的非結晶不凝固的液體,氣體等介質的(壓力)和負壓。當壓力達到預定值時,藉助接點裝置,能接通或斷開控制電路,同時發出電信號。
電接點壓力真空表用於測量銅及銅合金無腐蝕作用,無爆炸危險的非結晶不凝固的液體,氣體等介質的壓力和負壓。當壓力和負壓達到預定值時,利用磁力電接點裝置能接通或斷開控制電路
電接點真空表用於測量銅及銅合金無腐蝕作的液體,氣體或蒸汽的負壓。並在負壓達到預定值時發出電信號,接通或斷開控制電路。
不鏽鋼真空表和不鏽鋼壓力真空表用於測量對不鏽鋼316,316L及0Crl8Ni12MO2Ti無腐蝕作用的液體,氣體介質的壓力和負壓,全不銹對環境有更強的耐蝕能力。
耐酸壓力真空表用於測量硝酸及鹼類液體介質的壓力和負壓;耐酸真空表用於測量硝酸及鹼類液體的負壓。

工作原理

真空壓力感測器的工作原理是介質的壓力直接作用在感測器的膜片上,使膜片產生與介質壓力成正比的微位移,使感測器的電阻發生變化,和用電子線路檢測這一變化,並轉換輸出一個對應於這個壓力的標準信號。

技術參數

Y - 一般 壓力表 Z - 真空表 YZ - 壓力 真空表 1 60 壓力表直徑為60毫米 100 壓力表直徑為100毫米 150 壓力表直徑為150毫米 Z 軸向 T 帶邊 Q 前邊
真空壓力表的特點:
名稱 型號 測量範圍(MPa) 精度
壓力表 Y-40 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6; 0~1;0~1.6;0~2.5;0~4; 0~6; 0~10;0~16;0~25; 0~40;0~60; 1.6;2.5
Y-60 1.5;2.5

Y-100 1.0;1.5

Y-150 1.0;1.5

Y-200 1.0;1.5

真空表 Z-40 -0.1~0; 1.6;2.5
Z-60 1.5;2.5

Z-100 1.0;1.5

Z-150 1.0;1.5

Z-200 1.0;1.5

壓力真空表 YZ-40 -0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5; -0.1~0.9;-0.1~1.5; -0.1~2.4; 1.6;2.5
YZ-60 1.6;2.5

YZ-100 1.0;1.6

YZ-150 1.0;1.6

YZ-200 1.0;1.6

使用環境條件 溫度-40~70℃;相對溫度≤85%

真空壓力表主要特點如下:
(1)性能穩定,測量精度較高,反應速度較快。
(2)屬絕對真空計,精度0.5級以上的可作為標準真空於十使用。
(3)測量的是總壓力,包括氣體和蒸汽的壓力。
(4)測量的結果與氣體種類、成分及其性質無關。
(5)測m過程中,真空計本身吸氣和放氣很小,不會對被測氣氛產生影響。
(6)真空計內部沒有高溫部件,不會使油蒸汽分解。
(7)若選用耐腐蝕材料製造,可測量腐蝕性氣體壓力。
(8)結構牢固,而且便於密封和安裝。
(9)操作簡便,不需調整,但需要定期校驗。

注意事項

真空壓力表是一種常用的測量儀器,在很多的領域當中都有一定的套用。用戶在使用真空壓力表的時候需要注意的問題也是很多的。例如測量的範圍溫度等多種的問題:
1、儀表使用環境溫度為-40~70℃,相對濕度不大於80%,如偏離正常使用溫度20℃時,須計入溫度附加誤差。2、儀表必須垂直安裝,力求與測定點保持同一水平,如相差過高計入液柱所引起的附加誤差,測量氣體時可不必考慮。安裝時將表殼後部防爆口阻塞,以免影響防爆性能。
3、儀表正常使用的測量範圍:在靜壓下不超過測量上限的3/4,在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低於下限的1/3,測量真空時真空部分全部使用。
4、使用時如遇到儀表指針失靈或內部機件鬆動、不能正常工作等故障時應進行檢修,或聯繫生產廠家維修。
5、儀表應避免震動和碰撞,以免損壞。
