監控立桿也叫監控桿,分為八角監控桿,圓管監控桿,等徑監控桿,變徑監控桿,錐形監控桿,高度一般為3-6米,主要為交通道路,十字路口,學校,政府,小區,工廠,邊防,機場等需要監控攝像的地方。監控立桿的使用提高了城市安全防範,是居民生活的有效保障。

規格

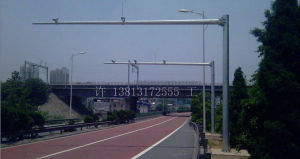

1、一般的城市道路監控立桿均按照高6米橫臂1米,小區監控桿常規按高度3-4米臂長0.8米來進行製作。如圖:

基礎

1、沒有特殊情況所有監控立桿預埋件混凝土為C25砼,所配鋼筋符合國標及受風要求。其中水泥為425號普通矽酸鹽水泥。混凝土的配比和最小水泥用量應符合GBJ204-83的規定;預埋件地腳螺栓法蘭盤以上的螺紋包紮良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件,保證支臂桿的伸出。

2、監控立桿基礎的混凝土澆注面平整度小於5mm/m儘量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面20~30 mm ,再用C25細石砼把加強肋蓋住,以防止積水。

避雷

1、監控桿必須有避雷針及良好接地最好加引線導入地下(建議導電不走桿體),其接地電阻小於4歐;方向與行車道垂直(或按工程師要求)地腳螺栓作為主筋;

安裝

1、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100 mm以上時,必須設定手孔井。

2、手孔井的內圍尺寸要求為500(長)×500(寬)×600(深)MM,用礫石鋪層作為滲水用;手孔井四壁必須抹水泥沙漿。

3、控制箱由設備廠家根據所需容量配備,外殼採用優質冷軋鋼板壁厚不小於1.2mm外表噴室外塑粉並做好防水防盜及散熱。

4、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大於鋼材厚度負公差的1/2,且不應大於0.5mm。

5、設計依據:設計風載:23m/s2,疲勞壽命:30年,按國家最新標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規範》、《鋼結構工程施工及驗收規範》、《鋼筋混凝土工程施工驗收規範》等相關規範進行施工。

製作要求

1、符合現行國家標準的規定,並有合格證明檔案。碳素鋼採用E43型焊條,焊條質量應符合最新國標的規定,絕不使用藥皮脫落、焊芯生鏽或受潮的焊條,以及帶銹的焊絲。焊接尺寸符合設計要求,焊縫金屬表面的焊波均勻,不得影響強度的裂紋、夾渣、焊瘤、燒穿、未溶合、弧坑和針狀氣孔,並且無褶皺和中斷等缺陷。焊縫區咬肉深度不允許超過0.5mm,累計總長不得超過焊縫總長的10%。焊縫寬度小於20mm,焊角余高為1.5mm~2.5mm,角焊縫的焊角高度應為6mm~8mm,焊角尺寸不允許小於設計尺寸。

2、防腐處理採用熱浸鋅,在進行防腐處理前,應對鋼構件進行有效的除銹,熱浸鋅厚度不小於85um,鋅層應均勻,用硫酸銅液作

浸蝕試驗時,4次以上不露鐵,鋅層應與金屬本體結合牢固,經錘擊試驗,鋅層不剝離,不凸起。浸鋅完畢後應進行鈍化處理,並且48h鹽霧試

驗合格。每100 m桿,其軸線測量的直線度誤差不超過0.5‰,桿全長直線誤差不超過1‰。

預埋件

1、基礎的鋼筋籠應臨時固定,同時確保鋼筋寵的基礎頂板平面水平,即用水平尺在基礎頂板垂直兩個方向測量,觀察其氣泡必須居中;監控立桿預埋件基礎混凝土澆搗必須密實,禁止混凝土有空鼓;

2、施工時要在預埋管口預先用塑膠紙或其它材料封口,以防止混凝土澆搗時混凝土漏入預埋管中,造成預埋管堵塞;基礎澆搗後,基礎面必須要高於地平面5MM~10MM;混凝土必須要養護一段時間,以確保混凝土能達到一定的安裝強度。

3、每一根金屬立桿都必須接地,其接地電阻小於4歐;各立桿基礎具體數據視現場施工需要為準。

路口窨井

1、道路監控立桿一般只要求使用小規格窨井,為了設備安裝方便窨井宜設定在監控桿附近;當地下水位不高時,窨井井底只鋪礫石(沙子)墊層,以便雨天在窨井中積水滲入地下,但井壁下則須有混凝土基礎墊層,井壁粉水泥沙漿;當地下水位很高時,窨井井底加一層10CM的混凝土墊層,井壁和井底要粉刷防水沙漿;

2、淨尺寸500×500×600(長×寬×高),採用Mu10磚M5水泥沙漿240厚砌築,蓋板用Φ8@150雙向配置C20砼預製板厚為60厚,標高同人行道面或綠化帶,板面須光滑,設提孔,按國標製作蓋板。各窨井土建具體數據視現場施工需要為準。
