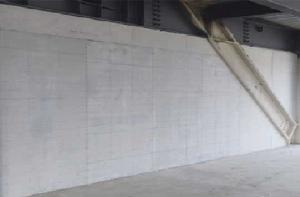

現澆輕質複合牆體

推動中國綠色建築、低碳建築的發展, 將住宅產業化中詮釋的部分部件工廠化,現場施工工業化,土建裝修一體化理念完全付諸於現實。

現澆輕質複合牆體是採用現澆式剪力牆的原理,利用輕鋼龍骨鍍鋅作為支撐骨架,高強玻鎂平板作為免拆面板,在玻鎂平板內部澆注環保、阻燃輕質漿料後最終成型的牆體。

基本信息

性能特點

重量輕

現澆輕質複合牆體重量僅 58-96 kg/m2,與同樣厚度的砌塊和磚牆比較,重量僅為其五到六分之一,如建築物從結構設計階段就開始計畫使用PLC輕質灌漿牆體,則可降低結構水泥、鋼筋用料標準,減輕了建築物的重量荷載,建築物整體造價可大大減少。

防火性

現澆輕質複合牆體116mm厚、 156mm厚、200mm厚在1000攝氏度的高溫下的耐火極限超過 4 小時,而且不散發有毒氣體,不燃性能達到國家A級標準。

抗震性

現澆輕質複合牆體設計科學合理,整個牆體用輕鋼龍骨與梁、板、柱連線後澆注成型,緊密結合形成一個實心多約束結構牆體,抗衝擊性能是一般砌體的1.5 倍,同時又提高了抗震級別,適用於抗震設防烈度8度及8度以下,特別適用於地震多發地區。

隔聲性

現澆輕質複合牆體以其優良的隔聲性能, 達到免受牆外噪聲的干擾,而備受用戶歡迎。 現澆輕質複合牆分室隔牆116mm厚空氣聲計權隔聲量達到45分貝,156mm厚分戶隔牆空氣聲計權隔聲量達到50分貝,200mm厚賓館隔牆空氣聲計權隔聲量達到55分貝。完全滿足現行的住宅、公寓和賓館的隔音要求。

現澆輕質複合牆體能有效隔離噪音,這要歸功於“質量-彈簧-質量”定律。將質量分為兩層後,空腔內的阻尼隔絕會減少穿過牆體的聲能傳播。

保溫隔熱性

牆壁的溫度直接影響到人體與房間的輻射換熱。牆壁越涼,人體的熱量損失就越大,人的“冷”的感覺就越強。我們可以觀察到,當空氣濕度小時,空氣中就會形成更多的灰塵,同時人的呼吸系統會感覺到乾燥有時甚至出現皮膚乾燥及產生靜電的現象。所有這些因素都導致了舒適程度的降低。而現澆輕質複合牆體的傳熱係數僅為0.6-0.9W/㎡·K能滿足自保溫牆體的要求,解決了砌塊牆體保溫隔熱效果差的缺陷,並且符合國家現行的分戶計量供暖的要求。

防水、防潮、防霉

牆體都需考慮防水、防潮、防霉。保持室內乾燥衛生,提高居住舒適度,而現澆輕質複合牆體憎水性好,強度高,防潮,不易變形,成牆後,無需做其他處理,直接做下一道工序即可。實踐證明,現澆輕質複合牆體能在未做任何防水飾面的情況下,在潮濕的環境,牆體背面能保持乾燥,不留痕跡,在潮濕天氣里也不會出現冷凝水珠。牆板的面板是專業的玻鎂平板,有良好的防水、防潮性能。在日本、韓國的一體化衛浴間外側全部由玻鎂平板組成,此板的一個優點在於遇水後強度不會降低,反而提高15%左右。

增加使用面積

以傳統的磚牆為例,分戶隔牆厚度須達到200mm-240mm方能達到國家的隔聲標準,而現澆輕質複合牆體的156mm厚度即能達到分戶牆50dB的國家標準;以分戶牆,隔聲45dB為標準,磚牆的厚度應為200mm以上,而PLC輕質灌漿牆只需達到156mm即可,牆體的厚度就減少 44mm,以100㎡戶型為例,可增加用戶實用面積約5㎡左右,即增大了戶內空間又提高了經濟效益。

可吊掛重物

現澆輕質複合牆體屬實心複合牆體, 握釘力強, 可以直接打釘或上膨脹螺栓進行吊掛重物, 如空調機等, 單點吊掛力在45KG以上;解決了輕質牆體不能吊掛重物的問題,而且牆板的面板表面平整光滑不會產生粉塵,可直接貼上瓷磚、 牆紙、木飾板等材料作飾面處理。

施工便捷、造價低

現場澆注,牆體具有整體性,避免了砌塊、GRC 隔牆等牆體雙面抹灰或掛網而引起的開裂,局部出現龜紋和空鼓現象。絕對達到國家規定的垂三平四的隔牆驗收標準。經28天的自然養護,即可直接飾面裝修。牆體施工工期短、材料運輸方便,減少現場機具作業量,牆體組成材料是廠內製作,現場機具安裝,人均日安裝15-20㎡,節省人工,縮短3倍工期。泵送灌漿,減少施工現場污染和噪音,節約人力,每人每日澆築量為80㎡,加快施工速度。同時大大減少了施工現場的濕作業。並且工程綜合造價低、現場各工種配合及其方便,水電管線只需在封板前定位,固定在輕鋼龍骨即可,不必開洞砸牆。不僅節省了大量的人力,也為開發單位節省了大筆開資。

環保性

現澆輕質複合牆體所使用的原材料100%不含對人體有害的物質、無輻射物質,屬環保牆體。

執行標準

《綠色建築評價標準》GB50378-2006

《建築結構可靠度設計統一標準》GB50068-2001

《建築結構荷載規範》GB50009-2001

《建築設計防火規範》GB50016-2006

《建築抗震設計規範》GBJ50011-2010

《民用建築隔聲設計規範》GB50118-2010

《鋼結構設計規範》GB 50017-2003

《民用建築節能設計標準(採暖居住建築部分)》JGJ26-95

《輕骨料混凝土技術規程》JGJ51-2002

現澆輕質複合牆體 現澆輕質複合牆體

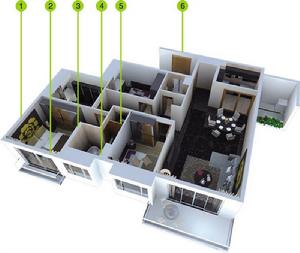

系統 功能
分戶隔牆 隔音、保溫、抗震、防火、抗衝擊力
外牆承重牆 隔音、防水、保溫隔熱、抗衝擊、抗震
衛生間與臥室之間的分室隔牆 隔音、防水、保溫、抗震
管井與衛生間之間的分室隔牆 隔音、防水、保溫、防火、抗震
衛生間內隔牆 隔聲、防水、保溫
住宅與走廊之間的分室隔牆 隔音、抗衝擊、防火、保溫隔熱

系統構造

概述

現澆輕質複合牆體是遵照國家發展綠色建材,告別秦磚漢瓦的檔案精神,以節約能耗減少揚塵、降低成本、加快施工進度、減少人工、提高牆體質量為目標。全牆採用高強玻鎂平板為面板,以輕鋼龍骨為骨架,牆蕊以輕質、無毒、阻燃材料澆注成型。既保證牆面的平整度,又提高牆體的整體性、隔音性和抗震強度,完全符合牆體材料的發展趨勢,尤為突出了輕質、節能、環保的特點。

適用範圍

商業辦公樓 酒店 住宅 高層、超高層
學校 醫院 工廠 鋼結構
捷運 機場

系統特性

現澆輕質複合牆體是一個輕質、防火、隔聲、保溫、隔熱的多用途隔牆系統。廣泛套用於住宅、醫院、商業、娛樂、工廠、捷運、機場、超高層等建築。此系統性能表現如下:

具有優良的防火性能 滿足良好的隔聲要求 有非常好的保溫、隔熱性能

牆體規格

牆體厚度(mm) 面板厚度(mm) 龍骨寬度(mm) 重量(kg/m2)
112(116、120) 6(8、10) 100 53(58、63)
152(156、160) 6(8、10) 140 73(78、83)
192(196、200) 6(8、10) 180 86(91、96)

牆體外觀力學性能指標

序號檢驗項目116mm156mm200mm
1均布荷載2G12G22G3
2外觀 沿厚度方向無貫通裂紋,板面無橫向跨邊緣裂縫,無影響使用性能 的缺角、掉邊。板面裂縫長度不大於40mm且數目不多於兩處
3抗衝擊性能10kg沙袋高度0.5m,10次衝擊未見破壞
4吊掛力800N單點吊掛力作用24小時未見裂紋
5隔聲效果45db50db55db

施工流程及施工要點

放控制線——上橫、下橫龍骨安裝——豎龍骨安裝——龍骨驗收——安裝一側玻鎂平板

——安裝水、電管線隱蔽驗收——安裝另一側玻鎂平板——澆注輕質漿料——驗收

現澆輕質複合牆體施工應在主體結構分項工程驗收後進行;施工前,應編制施工技術方案,做好技術交底。

牆體施工使用的材料應具有產品質量合格證明和產品檢驗報告,有爭議時進行現場復驗。

施工中,應做好施工記錄和必要的檢驗試驗。

當室內環境溫度低於5℃時,不宜進行現澆輕質漿料的澆注施工,否則應有可靠的防凍措施。

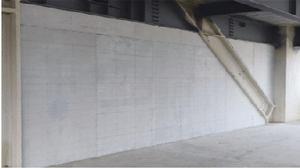

施工流程及施工要點 施工流程及施工要點

牆體組成材料

輕鋼龍骨

輕鋼龍骨 輕鋼龍骨
100C型龍骨 厚度0.6/0.8/1.0mm 100Z型龍骨 長度3000/4000mm
140C型龍骨 厚度0.6/1.0mm 140Z型龍骨 長度3000/4000mm
180C型龍骨 厚度0.6/1.0mm 180Z型龍骨 長度3000/4000mm
38U型貫穿龍骨 厚度1.0/1.2mm 長度3000/4000mm

玻鎂平板

厚度 寬度 長度
6/8/10mm 1200mm 2400mm

執行標準

《民用建築熱工設計規範》GB 50176-93

《民用建築設計通則》GB 50352-2005

《公共建築節能設計標準》GB 50189-2005

《公共建築節能改造技術規範》JGJ 176-2009

《建築結構荷載設計規範》GB 50009-2001

《建築節能工程施工質量驗收規範》GB 50411-2007

《建築裝飾裝修工程質量驗收規範》GB 50210-2001

《現澆輕質複合牆體套用技術規程》DB21/T 1794

節點圖

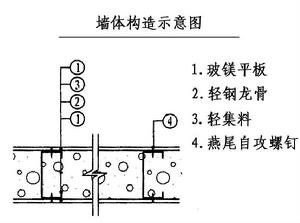

節點圖 節點圖

常用牆體材料選用表

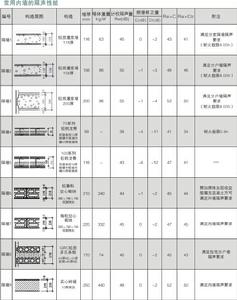

牆體材料選用表 牆體材料選用表

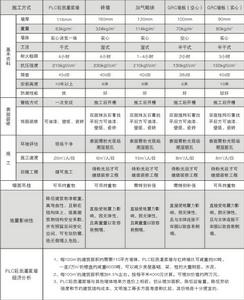

個牆體材料比較圖 個牆體材料比較圖
