片狀介質天線目錄
簡介
型號
尺寸(mm)
中心頻率(MHz)
頻寬(MHz)
增益(dBi)
接地面積(mm)
套用
簡介

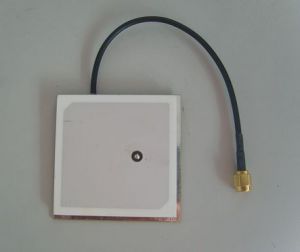

片狀介質天線是一根用低損耗高頻介質材料（一般用聚苯乙烯）作成的圓片，它的一端用同軸線或波導饋電。圖所示的天線是用同軸線饋電的片狀介質天線。圖中是片狀介質天線；它包括介質片和同軸線的內導體的延伸部分，形成一個振子，用以激發電磁波；還有同軸線和金屬套筒。套筒的作用除夾住介質片外，更主要的是反射電磁波，從而保證由同軸線的內導體激勵電磁波，並向介質片的自由端傳播。片狀介質天線的優點是體積小，方向性尖銳；缺點是介質有損耗，因而效率不高。
型號尺寸(mm)中心頻率(MHz)頻寬(MHz)增益(dBi)接地面積(mm)套用
片狀介質天線DA1575S25T4A25*25*41575≥104.535*35GPS
DA1575S25T4B25*25*41575≥104.570*70
DA1575S25T2B25*25*21575≥104.570*70
DA1580S25T4A25*25*41580≥154.535*35
DA1580S25T4B25*25*41580≥154.570*70
DA1580S25T2B25*25*21580≥154.570*70
DA1580S18T418*18*41580≥103.050*50
DA1580S18T218*18*21580≥103.050*50
DA1580S13T413*13*41580≥50.050*50
DA2450S13T413*13*42450≥50.050*50
DA2450S13T213*13*22450≥50.050*50
DA1575S36T436*36*41575≥305.080*80
DA2450D16Φ162450452.150*70W-LAN
DA1616S25(Tx)25*25*41616≥104.070*70BeiDouSatellitePositionSystem
DA2492S25(Rx)25*25*42492≥104.070*70頻率範圍(Hz)1575M~2492M
