燃煤導熱油爐

燃煤導熱油爐的原理：

是以煤、重油、輕油或可燃液體為燃料，導熱油為熱載體。利用

循環油泵強制液相循環，將熱能輸送給用熱設備後，繼而返回重新加熱的直流式特種工業爐。

燃煤導熱油爐用途：

廣泛用於如石化、紡織、印染、塑膠、橡膠、食品加工、木材加工、瀝青加熱、紙箱生產、蔬菜脫水、烤漆、鑄造砂模烘乾等。

燃煤導熱油爐的特點：

1.能在較低的運行壓力下，獲得較高的工作溫。

2.可進得穩定的加熱和精確的溫度。
3.在各個等級的負荷下熱效率均能保持在最佳水平。
4.液相輸送熱能，在300℃時熱載體較水的飽和蒸汽壓力小70倍。
5.具有完備的運行控制和安全監測裝置。
6.節電、節油、節水、節約耗費，3~6個月回收投資。

燃煤導熱油爐的技術參數：

參數 數據 型號	YGL0.116 (10)M	YGL0.23 (20)M	YGL0.3 (25)M	YGL0.35 (30)M	YGL0.47 (40)M	YGL0.7 (60)M
額定熱功率KW	116	230	300	350	470	700
熱效率%≥	62	62	62	62	62	62
設計壓力MPa	1.0	1.0	1.0	1.0	1.0	1.
介質最高溫度℃	320	320	320	320	320	320
爐內容油量m	0.08	0.18	0.3	0.34	0.4	0.6
循環油量m/h	9.7	19	24	29	38	57
耗煤量kg/h	37	74	85	97	151	226
配管連線口徑DN	50	70	80	80	100	125
全系統裝機容量KW	9.6	11.6	11.6	12	17	23.5
外型	A	1800	1700	1800	1840	1850	1980
B	650	700	800	800	850	1000
D	1100	1200	1420	1420	1500	1750
H	2700	2730	3100	3200	3460	3880
設備總重kg	1880	4670	5200	5560	6250	6860

燃煤導熱油爐套用行業

工業領域	套用舉例
化學工業	聚合縮合反應、蒸餾、精餾、濃縮、蒸發、熔融
油脂工業	油脂分解、脫臭、濃縮、脂化
紡織印染工業	熱風拉幅、扎光烘乾、焙烘、染色、熱定型
石化工業	合成、反應、強制保溫、精餾、脫H2
合成化織工業	紡絲、熔融、聚合、延伸、乾燥
造紙工業	乾燥、扎光機、波紋紙加工
木材工業	纖維板熱軋成型、木材幹燥、多合板
塑膠、橡膠工業	熱壓、熱延、擠壓硫化成型、人造皮革加工
食品工業	食品烘烤
建材工業	瀝青加熱、瀝青混凝土、石膏板烘乾、熔化瀝青

燃煤導入油爐操作注意事項

1.嚴格按升溫曲線操作。
2.壓差不穩定時不得投入使用。
3.停爐時，油溫降至80攝氏度以下時，熱油循環泵方可停運。
4.高溫狀態時要確保導熱油循環良好。
5.正常工作時，高位槽內導熱油保持高液位，貯油槽內導熱油應處於低液位。
6.出油溫度不得超過導熱油的允許工作溫度。
7.緊急停爐時不得用水沖澆爐膛。
8.不同品種導熱油不得混用。
9.儲油槽的放空口應接至安全區。
10.首次升溫速度必須按升溫曲線進行。
11.啟動鼓風機前應先開引風機，停引風機前應先停鼓風機。
12.鍋爐房應配備電器、油類消防器材。

燃煤導熱油爐操作規程：

一、啟動前的檢查1、加熱爐及其周圍是否清潔無雜物，檢查爐體、燃燒器、控制器、看火孔、煙（囪）道等是否正常；2、倒通工藝設備及流程，檢查膨脹槽油位是否在1/4－1/2 液位以上位置，溫度計、壓力表等是否正常；3、接通加熱爐控制櫃電源，檢查電壓是否正常，檢查指示燈及各顯示儀表是否正常；4、調整好燃氣主減壓閥、次減壓閥，使壓力控制為0.005 MPa。
二、啟動1、啟動導熱油循環泵（運一備一，參照水泵操作規程執行），啟泵後正常循環0.5小時左右使壓力平穩；2、按燃燒器啟動按鈕，觀察爐膛火焰是否正常燃燒，若不點火，應在排除故障後，再次啟動燃燒器
三、停爐操作 1、正常停爐①逐步降低溫度，關閉燃燒器，停止燃燒；②待熱油溫度降至70℃以下，停止熱油循環泵的運行（參照水泵操作規程執行）；③關閉總電源，做好交接班記錄。2.緊急停爐如果因緊急情況緊急停爐時，應迅速關閉燃燒器，同時沿燃燒器鉸軸將燃燒器移開，讓爐膛與煙囪之間形成自然通風狀態，將爐膛內的蓄熱散發，以便導熱油自然冷卻，防止過熱。
四、注意事項1、巡迴檢查時應注意檢查導熱油爐周圍是否發生泄漏，附近應有配置足夠的油類及電器類的消防器材，不準用水作為滅火劑。

燃煤導熱油爐事故防範

防範燃煤導熱油爐事故要點介紹
燃煤導熱油爐的主要危險是火災。導熱油一旦從燃煤導熱油爐供熱系統泄漏，由於自身溫度很高，又接觸火焰或接近火焰，就會被點燃或自燃，造成火災。另外，燃煤導熱油爐也會因導熱油帶水等原因，而發生爆炸事故。
防範燃煤導熱油爐事故必須從設備和介質兩方面同時著手，一是使設備具有足夠的強度和嚴密性，不破不漏；二是使導熱油在受熱中不過熱，不變質，正常流動與換熱。主要有：
1.所用燃煤導熱油爐應是國家定點廠家的合格產品。
2.燃煤導熱油爐供熱系統的安裝應由製造廠家或定點安裝單位完成，質量合格且符合規程規定。
3.燃煤導熱油爐供熱系統的安裝應由製造廠家或定點安裝單位完成，質量合格且符合規程規定。
4.導熱油的供貨單位應提供導熱油的理化性能數據且應符合國家標準要求。導熱油在使用中應每年化驗一次，發現問題及時更換或再生。
5.燃煤導熱油爐在啟動中應充分排放空氣、水蒸汽和輕組分。在運行中應維持導熱油足夠高的流速，防止斷電停泵，以免導熱油過熱結焦或積碳。過濾器應定期清理。
6.燃煤導熱油爐及供熱系統的安全裝置應齊全完好，超溫、超壓保護裝置應靈敏可靠。
燃煤導熱油爐事故風險
1、一般變亂，職員輕傷，輕微經濟損失。
2、較大變亂，職員輕、重傷、死亡，較大經濟損失。
3、重大、特別重大變亂，職員群死群傷，特別重大經濟損失。

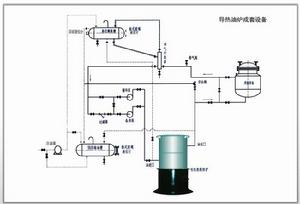

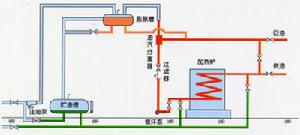

燃煤導熱油爐安裝圖
