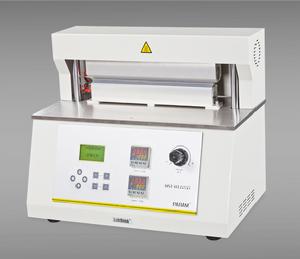

熱封試驗儀

熱封試驗儀

熱封試驗儀是在產品包裝領域中必備的試驗室儀器之一,通過熱封試驗儀模擬生產線的溫度、時間、壓力三個參數,可以實現對來料的檢驗,或是材料生產廠家尋找最恰當的熱封參數。 濟南蘭光機電技術有限公司 張為勝

設備介紹

設備名稱:熱封試驗儀
英文名稱:Heat Seal Tester
產品關鍵字:熱封測試儀、塑膠包裝熱封儀、薄膜熱封儀、熱封試驗機、封口參數測定儀、實驗室熱封儀、塑膠薄膜熱封儀、熱封性能測試儀、熱封試驗測試儀、包裝袋熱封測定義
設備用於:採用熱壓封口法測定塑膠薄膜基材、軟包裝複合膜、塗布紙及其它熱封複合膜的熱封溫度、熱封時間、熱封壓力等參數。熔點、熱穩定性、 流動性及厚度不同的熱封材料,會表現出不同的熱封性能,其封口工藝參數可能差別很大。熱封試驗儀通過其標準化的設計、規範化的操作,可獲得精確的熱封試驗指標

設備用途

該熱封試驗儀採用熱壓封口法測定塑膠薄膜基材、軟包裝複合膜、塗布紙、鋁箔及其它熱封複合膜的熱封溫度、熱封時間、熱封壓力等參數。根
據各種材料不同的熱封性能,及其封口工藝參數的差別,通過本儀器標準化的設計、規範化的操作,可獲得精確的熱封試驗指標。供塑膠軟包裝廠家、食品企業、實驗室和檢驗機構等試驗制袋工藝使用。

功能特點

1、專業

熱封試驗儀基於熱壓封口測試方法,採用按照國家及國際標準規定設計的熱壓封頭,專業用於測定各種熱封複合膜的熱封溫度、熱封時間、以及熱封壓力等關鍵參數,進而指導大規模工業生產。
·數字P.I.D控溫技術不僅可以快速達到設定溫度,還可以有效地避免溫度波動
·寬範圍溫度、壓力、和時間控制可以滿足用戶的各種試驗條件
·手動和腳踏兩種試驗啟動模式以及防燙傷安全設計,可以有效保證用戶使用的方便性和安全性
·微電腦控制、液晶顯示、PVC操作面板、選單式界面,方便用戶快速操作
·專業軟體可以幫助用戶遠程操作,方便試驗數據的存儲、導出、和列印

2、精密

熱封試驗儀採用了精密的機械設計,鋁罐封式的熱封頭保證了熱封面加熱的均勻性,氣缸控制的熱封頭升降對熱封面均勻施壓,快速拔插式加熱管接頭方便用戶即插即用。
·鋁罐封式的熱封頭保證了熱封面均勻受熱,試樣不同位置的熱封溫度保持一致
·下置式氣缸設計不僅可以保證儀器在操作中的穩定性,還能有效避免因受熱而引起的壓力波動
·快速拔插式的加熱管電源接頭方便用戶隨時拆卸

3、高端

熱封試驗儀在HST-H6的基礎上,增加了許多智慧型化配置,為高端用戶提供的合適的選擇。
·上下熱封頭均可獨立控溫,為用戶提供了更多的試驗條件組合
·下置式雙氣缸同步迴路,進一步保證了熱封面受壓均勻性
·加長的熱封面可滿足大面積試樣或多試樣同時封口,並支持多種熱封面形式的定製
·配置腳踏開關,保證用戶的安全操作
·配備RS232接口和專業控制軟體,方便電腦連線和數據導入導出

結構特點

控制系統機電一體化設計。熱封參數在一定範圍內可任意設定,並在液晶屏中實時顯示,直觀明了;設備自動化程度高且人機互動友好。
氣缸下位放置遠離發熱元件,設備重心低,熱封操作穩定;同時也充分保證了氣動元件正常工作的環境溫度;雙缸剛性連線的同步迴路設計,提高了出力效率,保證了熱封頭的重合精度。
多種熱封方式實現,也可根據客戶要求定做;並且更換方便。
熱封裝置堅固耐用;加熱元件特殊製作,散熱均勻,使用壽命高。
防燙傷設計盡顯人文關懷。
上下夾熱封溫度可分別設定,設定溫度和實際溫度可同時顯示。熱封夾氣動閉合,熱封壓力40N~1000N,熱封儀為保證快速、精確的壓力設定,熱封夾緩緩靠近並封合相臨樣本,從而使較短的封合時間可精確再現。 熱封時間的設定可依據自動手動切換開關,進行時間任意設定。手動狀態下,壓合腳踏開關,熱封刀被壓,其熱封時間由腳踏開關的壓合時間決定,鬆開腳踏開關,上下熱封刀從壓合狀態分離。自動狀態下,上下熱封刀的壓合時間由計時器自動控制,過後自動恢復。計時器的時間單位通常為1 s,在時間控制表的面板上有調節按鈕,其具體操作參見時間控制表操作說明。不同材料的熱封時間設定見附表。時間設定範圍為0.01 s~99.99 h。

儀器構造

熱封試驗儀構造分為空氣驅動系統、熱封裝置、溫度調節系統、時間調節系統四部份。

空氣驅動系統

空氣驅動系統包括壓力表,壓力調節手柄和空氣氣缸。向外拉出壓力調節手柄,向右轉可調高壓力,向左轉可減低壓力。壓力設定後將手柄向主機側按入,可鎖定氣壓。

熱封裝置

熱封裝置由上下熱封刀組成。上熱封刀封口尺寸為300 mm×5 mm、300 mm×10 mm、300 mm×15 mm,通常規格為300 mm×5 mm;下熱封刀封口尺寸為300 mm×25 mm。上熱封刀與空氣氣缸直接連線,上熱封刀上部有隔熱板阻止熱度向氣缸傳遞。熱封刀為鋁製,熱封刀中央為加熱器。下熱封刀的上部有矽膠板,能緩和熱封時的壓力衝擊。熱封刀的後部均裝有測溫體。

技術參數

熱封溫度:室溫~300℃
控溫精度:±0.2℃
熱封時間:0.1~999.9 s
熱封壓力:0.05 MPa~0.7 MPa
熱封面:330 mm×10 mm(可定製)
加熱形式:單加熱或雙加熱
氣源壓力:0.5 MPa~0.7 MPa(氣源用戶自備)
氣源接口:Ф6 mm聚氨酯管
外形尺寸:536 mm (L)×335 mm (W)×413 mm (H)
電源:AC 220V 50Hz
淨重:43 kg

執行標準

QB/T 2358、ASTM F2029、YBB00122003

熱封儀操作方法

1. 將壓縮空氣管連線在儀器左側的壓縮空氣入口;
2. 將腳踏開關連線到儀器右側面連線處;
3. 將電源線插座連線到儀器右側的電源入口;
4. 準備試驗材料;
5. 通入壓縮空氣用壓力調節手柄將壓力調節到能使上下熱封刀壓合到一起的壓力值,通常為0.18 MPa-0.30 MPa;
6. 將電源開關調向ON;
7. 溫度控制器設定到所需要的溫度,常用薄膜材料熱封溫度設定建議值見附表(設定溫度值:按"SET"鍵0.5秒,使PV窗顯示"SO",按▼鍵或▲鍵,使SV顯示窗的數值為所需值,再按"SET"鍵0.5秒二次即可退出。如所需溫度為145℃,使SV顯示為145即可。);

注意事項

1、不用腳踏開關時,將連線器拔下。
2、壓縮空氣進入儀器前需進行過濾和除水,可另外加空氣過濾器(俗稱二連體,一體用於過濾空氣和除水,另一體裝機油用於潤滑氣缸)。空氣過濾器有積水情況下,將過濾器下部的鏇塞提升將水排出。
3、不加熱下熱棒時,須切斷下部加熱開關。
4、按操作面板時須用指腹,防止劃壞面板。
特別安全提醒:本機在未連續工作狀態下,溫度會進行自動平衡調節,上熱封刀會自動下壓,以分散溫度,所以在未關掉壓縮空氣的情況下,切勿將手或其它非熱封材料伸入兩熱封刀之間。
