濾芯焊接機簡介
濾芯焊接接機主要以鏇轉式摩擦勝熱，達到熔接結合效果，這些機構設計組合成為整機。機構都是由氣缸來推動。根據塑膠焊接機的新型焊接工藝要求，本設備採用可程式控制器（PLC），觸控螢幕人機界面操作的自動控制系統，操作簡單、精確、可靠。

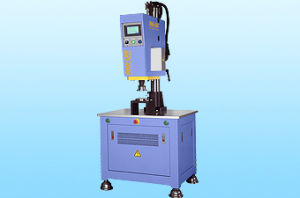

濾芯焊接機濾芯焊接機
本設備通用性較強，適當變換某些設計，可以得到相應的套用。本機外形尺寸：長850mm、寬650mm、高11980mm。總重量約300Kg，總耗電功率約4.5KW。要求配有清潔的壓縮空氣作為動力，氣壓在0.4～1.8MPa範圍內可以調節。
i
濾芯焊接機原理
濾芯焊接機針對塑膠圓形之熱可塑性產品而設計，通過馬達高速鏇轉使塑膠工件相互摩擦所產生高溫，塑殼膠工件接觸面熔解後，再靠外在壓力，驅動使上下工件凝固為一體，成為永久性的結合
濾芯焊接機特點
1提供高扭力之運動裝置，可由1馬力到50馬力的須求訂做
2機構穩固，以防啟動瞬停時之反作用力矩
3可設計鏇轉後，一併修邊的裝置
4500台以上技術與市場經驗
濾芯焊接機組成部分
1、氣缸：本機共有七隻氣缸和兩隻端蓋夾緊的機械手：
a)推動濾芯兩端加熱頭氣缸兩隻
b)推動端蓋移向端蓋加熱頭氣缸兩隻
c)推動送料板前、後移動無桿氣缸一隻
d)推動升降台上、下移動氣缸一隻
e)壓緊濾芯件夾緊裝置的氣缸一隻
f)以上這些氣缸和機械都是由電磁閥控制
濾芯焊接作界面
本機選用HITECHPWS—1711STN型觸控螢幕。有六個操作界面（除起動和急停按鈕以外）、自動和手動按鈕、加熱時間和固化時間設定、各機構手動按鍵、PLC的工藝流程指示等都能在螢幕上顯示操作。通過和PLC連線，控制本機自動系統。
可程式控制器（PLC）
本機選用日本生產的三菱FX13—30MR—001型PLC，輸入16點、輸出14點。將本機的起動、停止、行程開關、磁性開關、光電開關等控制信號都接入輸入點。將全部電磁閥、必要的繼電器和指示燈接入輸出點。本機所有控制程式、流程圖都由電腦輸入、儲存。
大功率濾芯煹接機指示燈電錶溫控器
中間面板上的指示燈是顯示控制電源，各電磁閥動作、機構位置、狀態等，動作次序清晰，一目了然。右邊面板上指示燈顯示溫控系統通斷工作狀態，溫控器用來設定所需溫度及對加熱器溫度自動調節。
電氣部分
本機電力配電分為濾芯加熱器溫控系統，端蓋加熱器溫控系統和PLC控制系統三部分，由L1、L2、L3三相五線供電，L1相供濾芯加熱器，直流24V電源和PLC，L2相供左側端蓋加熱器，L3相供右側端蓋加熱器系統，操作配電分明。
濾芯焊接機的優點
1、可套用於大小不同的工件，無面積限制濾芯焊接
2、可套用於任何焊接面上，無特別要求
3、焊接面可允許塑膠餘量補償，焊接強度得到保證
4、因應各種材料的需要，可調整焊接程式
5、夾具固定於相應的上、下壓板的位置上
6、在上、下壓板的動力、定位導向系統作用下，能高速、平穩、無衝擊地使膠件接觸到熱燙模進行熱燙，使膠件接合面材料至熔融狀態
7、在較短的時間內完成平穩、快速地離開熱燙模
8、將熱燙模加熱板及上夾具、下夾具設計成為一個獨立組裝部件，便於安裝和搬運
9、熱燙板材料自國外進口工作原理
濾芯焊接機適用產品
汽車過濾濾芯、汽車膨脹水壺、汽車塑膠、飲水機濾芯、濾芯端蓋、過濾桶、濾筒、圓形產品、PP產品、濾芯等玩具球，尼龍球焊接機
濾芯（家庭用逆滲透濾芯，工業用濾芯，醫藥用濾芯，活性炭濾芯……）
塑膠球（雙層杯，啤酒杯，水杯，花瓶，器黑皿等）
