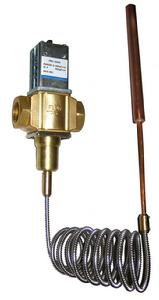

溫度水量調節閥

產品簡介

溫度式水量調節閥,它是以冷卻水出口溫度為信號的。一般情況下，調節閥裝在冷卻水的進水管路上，而其感溫包則插在冷卻出水管路中。工作時，感溫包感受的溫度如升高，則閥開大；反之則降低。如果溫度式水量調節閥安裝在製冷裝置中，它是隨著冷凝壓力的升高而逐漸開大，直到全開完止。另外，還可對溫度降低時閥門開度進行控制。它可以廣泛用於製冷、印刷、食品、整衣和化工等行業。型號參數

型號	調節範圍 (℃)	最高溫包感受溫度 (℃)	設定開啟溫度 (℃)	溫包尺寸 (mm)	介質	介質最高溫度 (℃)	最高工作壓力 (MPa)
TRV30	0→30	50	10	Φ16×250	淡水	80	1
TRV75	25→75	90	40
TRV95	50→95	120	70

連線方式

型號	連線尺寸	Kv值 （m3/h）
TRV30,TRV65,TRV90	3/8”	0.8
TRV30,TRV65,TRV90	G1/2	2.5
TRV30,TRV65,TRV90	G3/4	3.2
TRV30,TRV65,TRV90	G1	5.0

流量係數KV：3m/h

尾 標	Q1	Q2	Q3
長度（米）	2	5	7

介質：清潔水
註：毛細管標準長度2米，根據客戶要求可提供3米、5米及7米幾種長度。如需要毛細管的長度在2米以上的，則可在型號後面加上尾標來表示。尾標編號見右圖：

調節方法

工作時，感溫包感受的溫度如果升高，感溫包內的介質壓力就相應增大，將閥門開大，反之則將閥門關小。通過轉動調節旋鈕，可以根據要求來調整控制溫度。逆時針轉動時，調定的溫度值長高；反之則降低。
