液體膨脹式疏水閥

液體膨脹式疏水閥

液體膨脹式疏水閥,是根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。

簡介

液體膨脹式疏水閥,這類疏水閥根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源於蒸汽,所以蒸汽浪費比較大。結構簡單、耐水擊、最大背為50%,有噪音,閥片工作頻繁,使用壽命短。
熱動力型疏水閥有熱動力式(圓盤式)、脈衝式、孔板式

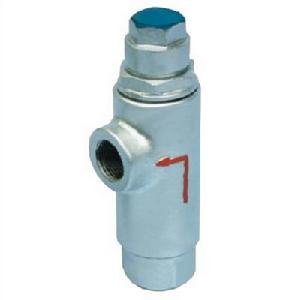

液體膨脹式疏水閥液體膨脹式疏水閥

分類

1. 熱動力式疏水閥

熱動力式疏水閥內有一個活動閥片,既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。漏汽率3%,過冷度為8℃-15℃。
當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽隨後排放,因蒸汽比凝結水的體積和流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小於上面的受力面積,因疏水閥汽室裡面的壓力來源於蒸汽壓力,所以閥片上面受力大於下面,閥片緊緊關閉。當疏水閥汽室裡面的蒸汽降溫成凝結水,汽室裡面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續排放,循環工作,間斷排水。

2. 圓盤式蒸汽保溫型疏水閥

圓盤式蒸汽保溫型疏水閥疏水閥的工作原理和熱動力式疏水閥相同,它在熱動力式疏水閥的汽室外面增加一層外殼。外殼內室和蒸汽管道相通,利用管道自身蒸汽對疏水閥的主汽室進行保溫。使主汽室的溫度不易降溫,保持汽壓,疏水閥緊緊關閉。當管線產生凝結水,疏水閥外殼降溫,疏水閥開始排水;在過熱蒸汽管線上如果沒有凝結水產生,疏水閥不會開啟,工作質量高。閥體為合金鋼,閥心為硬質合金,該閥最高允許溫度為550℃,經久耐用,使用壽命長,是高壓、高溫過熱蒸汽專用疏水閥。

3. 脈衝式疏水閥

脈衝式疏水閥有和兩個孔板根據蒸汽壓降變化調節閥門開關,即使閥門完全關閉入口和出口也是通過第一、第二個小孔相通,始終處於不完全關閉狀態,蒸汽不斷逸出,漏汽量大。該疏水閥動作頻率很高,磨損厲害、壽命較短。體積小、耐水擊,能排出空氣和飽和溫度水,接近連續排水,最大背壓25%,因此使用者很少。

4. 孔板式疏水閥

孔板式疏水閥是根據不同的排水量,選擇不同孔徑的孔板控制排水量的目的。結構簡單,選擇不合適會出現排水不及或大量跑汽,不適用於間歇生產的用汽設備或冷凝水量波動大的用汽設備。
