.... 螺鏇擺動液壓缸是利用大螺鏇升角的螺鏇副實現鏇轉運動的特殊液壓缸,輸出軸的螺鏇棒與缸體固定,活塞內表面螺鏇齒與螺鏇棒的螺鏇齒嚙合,輸出軸的螺鏇棒表面形狀與活塞外表面形狀相同。因此,當活塞在轉動套內液壓力作用下,活塞既沿螺鏇棒直線運動又轉動,帶輸出軸的螺鏇棒同時也隨之轉動。從而擺動運動得以實現。螺鏇擺動缸具有結構緊湊、安全可靠、占位空間小,易於設計、輸出扭矩和擺動角度大等優點。
液壓螺鏇擺動液壓缸是一個裝配緊密的配件,它在很小的空間裡運用液壓集合了非常高的扭矩。儘管動力很高但是他們仍然可以精確容易地控制,HKS擺動缸已經成功地套用在了幾乎所有要求有限鏇轉運動且要大扭矩的領域。在俄羅斯核潛艇“庫爾斯克號”號打撈期間使用了由計算機控制的224個螺鏇擺動缸,從而將潛艇舉出了海平面。在戴姆勒賓士太空公司(DASA)水下模擬裝置四維直線與鏇轉試驗中,使用了精度為十分之一度的特殊擺動液壓缸。在荷蘭國家所有鐵路道岔控制中,全部採用了HKS螺鏇擺動液壓缸。我們最強大的螺鏇擺動缸可將20輛大眾golf轎車從一邊轉到另一邊。動力強勁、定位精準、易於控制,不管輸出扭矩有多大,HKS擺動液壓油缸幾乎在每一需要高扭矩有限擺動運動的場合都得到了套用。例如:港口機械、工程機械、建築機械、船舶配載及設備操作、井下工作、高空作業、海底勘探裝置及近海平台、特種機器人、物流及交通運輸、農林機械及設備、食品工業、菸草機械、製藥工業和石油化工等領域。
為了達到有效可靠的功能,就需要有高製造精度。缸內部被完好的保護起來可以完全防塵防污防潮。這一精度伴隨著結實密封良好的外殼,可以讓缸承受達350巴的工作壓力。擺動缸也可以用於非常惡劣的條件下,地下及海平面2300米以下的地方。舉一個例子,在俄羅斯原子能潛艇“Kursk”號打撈期間使用了224個擺動缸從而將其舉出海平面,即此促使海難救援安全執行。擺動缸甚至被運用到了要求高清潔度和衛生保健的藥品和食品加工工業。

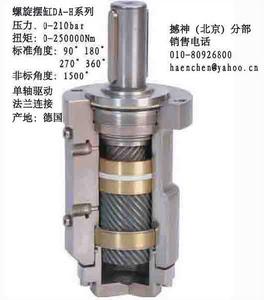

基於擺動缸的小身材,強力和可靠性不可能被感知到。最強大的HKS擺動液壓缸可將20輛大眾Golf轎車從一邊轉到另一邊。這一設計是建立在帶有多重螺鏇齒輪的系統之上的。通過多重螺鏇齒輪將活塞的直線運動轉化成鏇轉運動。活塞的直線運動越長,鏇轉運動就越大。
