產品簡介

洗車房玻璃鋼格柵是一種以不飽和聚酯樹脂（包括間苯型、鄰苯型、乙烯基型和酚醛型、雙酚A等）為基體，以玻璃纖維粗紗（中鹼或無鹼）為骨架在定製模具上經過特殊工藝製成的具有一定開孔率的板狀材料。

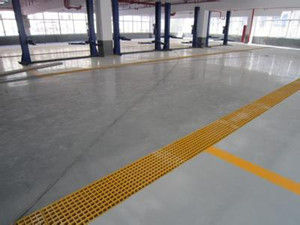

洗車房鋼格柵洗車房鋼格柵

構造系統

1、洗車房玻璃鋼格柵樹脂類型的選用(黑色加粗表示‘常用型’)

代號 樹脂類型 阻燃性能 標準顏色 推薦使用場合
MP-5 酚醛型 氧指數可達80左右 咖啡色 低毒高阻燃，用於防火安全極為重要的場合
VEFR-25 乙烯基型 氧指數28或以上 草綠、黃色、灰色、橙色 酸、鹼溶劑等腐蝕嚴厲的環境下
VEFR-10 乙烯基型 氧指數35或以上 深灰、黑色 阻燃要求較高又要求耐酸、鹼優良的場合
IFR-25 間苯型 氧指數28或以上 草綠、黃色、灰色 較VEFR型經濟、且耐酸優良、適度耐鹼及溶劑
IFGR-30 間苯食品級 氧指數26 黃色 主要用於肉製品及食品加工廠
OFR-25 鄰苯型 氧指數28或以上 草綠、黃色、灰色 一般的耐酸、鹼環境
OCR 鄰苯型 氧指數28以下 綠色、黃色、灰色 較OFR-25經濟，無阻燃要求
　2、洗車房玻璃鋼格柵選用的玻璃纖維粗紗類型(黑色加粗表示‘常用型’)
代號 粗紗類型 推薦使用場合
E 無鹼粗紗 套用於強度要求較高且高耐腐蝕性場合
C 中鹼粗紗 較E經濟、但強度較低，耐酸性較好
　3、洗車房玻璃鋼格柵選用的填料類型(黑色加粗表示‘常用型’)
代號 填料類型 推薦使用場合
ATH 氫氧化鋁 阻燃、抑煙、耐腐蝕場合
CAO 碳酸鈣 較ATH經濟、無阻燃要求
PR 無填料、純樹脂 用於高耐腐蝕場合

外形尺寸

格柵厚度 方格尺寸（mm） 肋壁厚度
（上/下）mm		 可制最大
整板尺寸（mm）		 受力方向 開孔率 重量
（kg/m2）
30 mm 25X25（上15mm）
50X50（下15mm）		 6.5/5.0 1220X3660 雙向受力 55% 15
25 mm 38X38 6.4/5.0 1220X3660 雙向受力 69% 12.5
30 mm 38X38 6.6/5.0 1220X3660 雙向受力 69% 15
38 mm 38X38 7.0/5.0 1000X4000 雙向受力 69% 19
38 mm 38X38 7.0/5.0 1220X3660 雙向受力 69% 19
40 mm 50X50 7.5/6.0 1220X3660 雙向受力 72% 18.5
50 mm 50X50 8.0/6.0 1220X3660 雙向受力 72% 23

承載能力

常用洗車房玻璃鋼格柵力學性能表

25毫米厚 38×38毫米（線性載荷）
跨度（毫米） 線性載荷（千克/米） 推薦的最大承載
（千克）		 極限承載
（千克）
149 373 745 1118 1490
457 0.362 0.921 1.861

1639 8201
610 0.991 2.108 3.962

1037 5185
914 2.896 7.366 14.884

827 4100
1219 6.864 17.46 35.282

615 3075
25毫米厚 38×38 毫米（均布載荷）
跨度（毫米） 均布載荷（千克/米2） 推薦的最大承載
（千克）		 極限承載
（千克）
488 1220 2440 3660 4880
457 0.226 0.576 1.163

8588 42975
610 0.407 1.321 2.489

5434 27172
914 1.803 4.579 9.296

4294 21488
1219 4.29 10.913 22.051

3221 16116
38毫米厚 38×38 毫米（線性載荷）
跨度（毫米） 線性載荷（千克/米） 推薦的最大承載
（千克）		 極限承載
（千克）
149 373 745 1118 1490
457 0.182 0.322 0.547 0.782 1.007 2557 12780
610 0.432 0.762 1.295 1.854 2.388 1918 9585
914 1.114 2.593 5.068 6.258
1278 6390
1219 2.642 6.147 12.014

1012 5056
1372 3.761 8.752 17.106

712 3558
38毫米厚 38×38 毫米（均布載荷）
跨度（毫米） 均布載荷（千克/米2） 推薦的最大承載
（千克）		 極限承載
（千克）
488 1220 2440 3660 4880
457 0.114 0.201 0.342 0.489 0.63 13399 66972
610 0.27 0.483 0.813 1.168 1.499 10049 50229
914 0.697 1.621 3.168 3.911
6699 33486
1219 1.651 3.842 7.509

5302 26493
1372 2.351 5.47 10.691

3731 18643
30毫米厚 25×25(50×50) 毫米（線性載荷）
跨度（毫米） 線性載荷（千克/米） 推薦的最大承載
（千克）		 極限承載
（千克）
100 250 500 750 1000
457 0.21 0.472 0.959 1.426 1.896 2944 14718
610 0.635 1.194 2.134 3.073 4.013 2201 11001
914 1.676 3.937 7.671 11.405 15.164 1472 7359
1219 3.974 9.332 18.183 27.033 35.944 1104 5591
1372 5.658 13.287 25.889 38.491 51.178 981 4906
30毫米厚 25×25(50×50)毫米（均布載荷）
跨度（毫米） 均布載荷（千克/㎡） 推薦的最大承載
（千克）		 極限承載
（千克）
488 1220 2440 3660 4880
457 0.131 0.308 0.599 0.891 1.185 15429 77127
610 0.397 0.746 1.334 1.921 2.508 11532 57646
914 1.048 2.461 4.794 7.128 9.477 7714 38564
1219 2.484 5.833 11.364 16.896 22.465 5786 28923
1372 3.536 8.305 16.181 24.057 31.986 5143 25709
50毫米厚 50×50 毫米（線性載荷）
跨度（毫米） 線性載荷（千克/米） 推薦的最大承載
（千克）		 極限承載
（千克）
100 200 500 750 1000
457 0.064 0.133 0.337 0.508 0.68 4798 23995
610 1.181 0.359 0.899 1.346 1.797 3379 16900
914 0.508 1.067 2.692 4.064 5.436 2399 11997
1219 1.448 2.87 7.188 10.77 14.376 1690 8450
1372 2.061 4.087 10.235 15.334 20.47 1502 7511
50毫米厚 50×50 毫米（均布載荷）
跨度（毫米） 均布載荷（千克/㎡） 推薦的最大承載
（千克）		 極限承載
（千克)
488 976 2440 3660 4880
457 0.04 0.083 0.21 0.318 0.425 25142 125740
610 0.113 0.224 0.562 0.841 1.123 17709 88558
914 0.318 0.668 1.683 2.54 3.397 12571 62870
1219 0.905 1.794 4.496 6.731 8.985 8854 44279
1372 1.288 2.554 6.397 9.584 12.794 7870 39359
　最大載荷代表在極限承載能力基礎上的1/5的安全因子下的載荷；
極限承載能力表示格柵斷裂點時的載荷；
以上承載和形變數據均為美國密西西比大學實驗室的實測數據，測試條件式常壓常溫；
以上提供的承載形變數據僅起指導作用，目的是幫助套用人員在選擇格柵尺寸時參照．樹脂類型、表面類型和環境條件都有可能影響力學承載

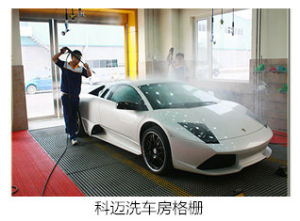

洗車房玻璃鋼格柵洗車房玻璃鋼格柵

安裝配件

註：根據玻璃鋼格柵套用的位置與場所不同，所以安裝的方法也不同，一般非常簡單。。


洗車房玻璃鋼格柵的機械切割及加工安裝：
1．根據尺寸及安裝要求對格柵進行合理切割及加工，以求最大經濟效益而不影響格柵的內在性能。切割端面需用樹脂塗覆加工，以保證其耐腐性能不受影響。
A．切割：
直線切割：玻璃鋼格柵可使用陶瓷圓盤或金剛砂盤切刀進行現場切割，甚至可用普通鋼鋸條進行切割。
曲線切割：格柵開孔、圓弧等弧線切割可採用安裝金屬切割刀片的電動鋸或鋼鋸。
B．鑽孔：
12mm以上的孔可用普通鑽床麻花鑽鑽孔。
加工小孔可使用手攜式電動孔加工機具或一般手電鑽鑽孔。
C．打磨：
可用手提角向磨光機、砂輪機、普通銼及砂紙進行打磨。
註：a.此材料不能車削和攻絲。
b.任意切割不會改變格柵的力學性能，更不會造成散架及其它後果。
2．安全措施：
在切割加工前，操作工人應佩戴防護眼鏡和口罩，防止物塊濺入眼睛，減少灰塵吸入；戴手套和工作服，防止灰塵進入皮膚而過敏；選擇通風良好、光線明亮的場所進行切割；切割前應檢查所有的電動工具是否完好、安全。
洗車房玻璃鋼格柵安裝
玻璃鋼格柵的安裝依據工程設計及用途有多種安裝法，目前主要有四種安裝法：樓梯安裝、溝渠安裝、地坪安裝和支撐梁安裝。
A．樓梯安裝：
a.樓梯前沿突出，採用易視色（一般為黑色）；
b.每個角支撐端使用2個M型或L型緊固件；
B．溝渠安裝：
四種安裝方法用戶根據使用場合可自行選擇。
建議：a.格柵各邊支承至少40mm的承托，每900mm～1800mm的中心應使用固定夾。每塊格柵至少使用4個固定夾，格柵與格柵的連線處底部應有支撐。
b.本公司備有適用於高度25mm～38mm格柵的M、L、C型不鏽鋼夾具固定、緊固件。
c.固定夾與支撐結構的連線固定可採用螺栓與螺帽連線或孔心鉚釘連線。一般根據使用環境選擇支承框架。可選用玻璃鋼框架、不鏽鋼框架及普通鋼框架、普通鋼框架外層應作防腐處理。
具體事宜本公司技術部可作免費諮詢服務。
洗車房玻璃鋼格柵夾具
三種標準夾具M型、L型、C型。
本公司配有以上夾具，用戶也可自作。
洗車房玻璃鋼格柵選型
本公司將根據用戶對玻璃鋼格柵的性能要求，選擇相應玻璃鋼格柵以求最大的經濟利益。用戶可根據使用環境中的腐蝕介質，查詢本公司格柵耐腐蝕性能指南，確定最經濟的樹脂類型；根據負載方式、承載負荷、使用淨跨距及及支撐結構，參閱本公司的格柵力學承載表，確定最經濟的格柵規格類型。
1、整板模塑格柵尺寸公差範圍：
長度方向：±3mm
寬度方向：±3mm
厚度方向：±1.5mm
格柵翹曲：長度方向每米不超過2.5mm；寬度方向每米不超過4.5mm。
2、切割加工模塑格柵尺寸公差範圍：
長度方向：±5mm
寬度方向：±5mm
切割圓形格柵直徑公差範圍為：±3mm

耐腐蝕性能表

常用情況下玻璃鋼格柵耐腐蝕性能表。

樹脂基體 型號 產品性能 適用場所
乙烯基型 Type V 具有優異的耐腐蝕性能，可耐酸、鹼、鹽、溶劑或酸鹼交替等惡劣的腐蝕環境，長期使用溫度－ 50 ℃ ～ 110 ℃，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25 。 常用於酸、鹼、溶劑等腐蝕嚴重的環境
高阻燃乙烯基型 Type HV 具有優異的耐腐蝕性能，可耐酸、鹼、鹽、溶劑或酸鹼交替等惡劣的腐蝕環境，長期使用溫度－ 50 ℃ ～ 110 ℃，其阻燃性能高於一般乙烯基型樹脂格柵 ，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 10 ，這類型的產品已通過 ABS 型式認可。 常用於有阻燃要求且有酸鹼腐蝕的惡劣環境
間苯型樹脂 Type I 具有優良的耐腐蝕性能，可耐中等濃度無機酸、鹼、各種鹽類等環境，長期使用溫度－ 50 ℃ ～ 90 ℃，最高使用溫度達 105 ℃，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25 ，這類型的產品已通過 ABS 型式認可。 常用於酸性腐蝕較強或鹼性腐蝕一般的環境
食品級樹脂 Type F 間苯型食品級樹脂同間苯型樹脂一樣具有優良的耐腐蝕性能，長期使用溫度－ 50 ℃ ～ 90 ℃，最高使用溫度達 105 ℃ 常用於肉製品及食品加工廠及自來水廠
鄰苯型樹脂 Type O 具有一般的耐腐蝕性能，可耐海水、弱酸及大氣老化環境，長期使用溫度－ 50 ℃ ～ 60 ℃，最高使用溫度達 100 ℃，這是一種 >最 經濟的樹脂類型，雖然在所用樹脂類型中其耐腐蝕性 能最弱，但與傳統的鋼格柵、鋁格柵及木製格柵比較，其耐腐蝕性能還是優越的，其阻燃性達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25 常用於一般腐蝕的環境，用於海水腐蝕、弱酸腐蝕及大氣老化環境
酚醛樹脂 Type P 具有優異的耐酸性、耐溶劑性，能耐多種酸和有機溶劑，有優異的阻燃性能，氧指數 > 80 ，具有極低的發煙率、低毒霧性能，減少了對生命的危險，高溫性能好，長期使用溫度可達 180 ℃，適用於狹小空間、捷運、海上平台等要求阻燃且低煙區域使用。根據ASTM E-84測試，火焰傳播速率為5，煙密度為0。 用於高防火、低煙區域
玻璃成分 規格 性能 適用場所
無鹼粗紗 2400 TEX或 4800TEX 優良的浸透性能與樹脂基體能牢固結合，使製品具有優良的力學性能及耐腐蝕性能 套用於強度要求高且耐腐蝕性場合
中鹼粗紗 2400TEX 具有優良的浸透性，能與樹脂基體牢固結合，耐酸性較好 套用於無鹼性腐蝕的環境

外表面的選擇

一般玻璃鋼格柵套用的較為廣泛的表面處理方式為：磨平型。
磨平面玻璃鋼格柵
鋪砂面玻璃鋼格柵
防滑面玻璃鋼格柵
自然面玻璃鋼格柵
