基本介紹

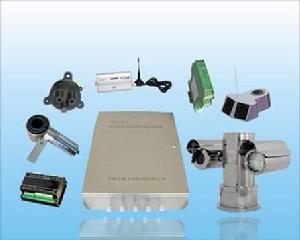

油田遠程監控系統油田遠程監控系統主要用於監測抽油機的載荷、位移、電機電流、單井外輸線溫度、注水井的注水壓力、流量；同時採集現場的視頻數據，通過無線GPRS/EDGE/CDMA1X/3G網路，將檢測數據和視頻數據傳輸到監控中心，監控中心依據監控站後台設定的超限值，自動判斷抽油機工作是否正常、並且給出報警信息，同時啟動視頻監控現場，根據現場情況和告警情況分析判斷並通知相關人員採取措施。
工作原理
油田遠程監控系統通過各種探測器，監測抽油機的載荷、位移、電機電流、單井外輸線溫度、注水井的注水壓力、流量；同時採集現場的視頻數據，通過GPRS/EDGE/CDMA1X/3G無線網路，將檢測數據和視頻數據傳輸到監控中心。
油田遠程監控系統工作原理圖功能特點
1、抽油井可採集的數據：載荷、位移、示功圖、衝程、沖次、出口溫度、電流、電壓、功率、平衡率等。
2、報警信息：啟停機信息、參數異常報警。
3、計算功能：功圖計產、油井智慧型診斷。
4、注水井可採集的數據功能：壓力、瞬時流量、累計注水量。
5、監控中心可遠程觀看現場視頻數據。
6、具備防雷擊設計。
7、傳輸通信通道可以兼容3G/EVDO/EDGE/GPRS/CDMA 1X。
主要技術參數
工作電壓：DC12V
通信方式：GPRS、CDMA、3G、Internet或性能更優越的通訊形式
示功圖採集部分：
1、載荷變送器：量程0-150kN，精度1.0%
2、位移變送器：量程0～12m，精度2.0%
3、沖次：量程最小1/min，精度1.0%
4、工作溫度：-40～+85℃
5、示功圖數據採集要求：按5或10分鐘的頻率對管理的每一口井巡測一組示功圖數據、載荷與位移同步採集、一個周期內6、採集的數據點數不小於200組
壓力採集部分：
1、油井壓力量程0-6MPa，精度0.2%
2、注水井壓力量程0-25MPa，精度0.2%
3、工作溫度：-40～+85℃
4、壓力數據採集要求：按1或5分鐘採集壓力，按30分鐘或1小時的間隔將數據傳送回監控中心
電機數據採集與保護部分：
1、電壓輸入為380V、660V、1140V（電壓自適應）
2、三表法準確測量電參量，數據刷新速度大於25次/秒
3、具有3路獨立的開關量輸出，可以作為遙控、跳閘或者報警
4、1路RS232通信接口，支持MODBUS規約，1路RS232/RS485通信接口
5、可溫度範圍：-40℃～85℃
數據傳輸部分：
1、井口參數與RTU模組之間，無線傳輸方式，距離不少於150米
2、井口RTU模組與監控中心之間，無線方式，距離不少於10公里，數據傳輸速率不低於19.2Kbps，RS-232/RS-485標準接口
3、工作溫度-40～+70℃。
4、系統通訊誤碼率不大於1.5%
井場RTU模組部分：
1、2M點歷史數據，可以存儲1000組示功圖數據（單獨採集功圖時）
2、無線網路：可以用232或485的接口的Zigbee通訊模組、無線電台或GPRS/CDMA組成網路
3、模擬量AI：8路/單元，
4、安裝使用環境：導軌安裝，電源直流12V-24V，工作電流小於300mA
5、溫度範圍：-40℃～85℃
攝像機：
1、攝像（照相）機感測器： 1/4″CCD
2、水平清晰度： 不低於480線；採用低照度攝像機
3、視頻解析度： 大於等於（640×480），可根據用戶要求調整
4、攝像機鏡頭： 用戶在後台可實現對攝像機方位、焦距、光圈、景深、雲台預置位的遠程設定和控制
5、系統配置的雲台有不少於64個預置位
6、監視角度：水平0~355°，垂直90°連續可調
7、變焦率：18倍光學變倍/12倍電子放大
8、照片格式：JPEG
平均無故障時間：50000H
