油浸電抗器

油浸電抗器為電抗器的一種，主要由鐵芯、繞組及其絕緣、油箱、套管、冷卻裝置和保護裝置等組成。

油浸電抗器為電抗器的一種。

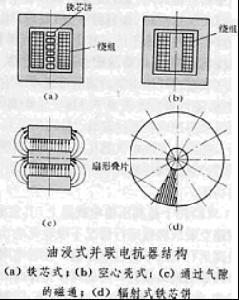

油浸電抗器結構圖

油浸電抗器主要由鐵芯、繞組及其絕緣、油箱、套管、冷卻裝置和保護裝置等組成，油浸電抗器的結構如圖所示。單相電抗器鐵芯結構為單心柱兩旁柱結構，三相電抗器鐵芯結構為品字形心柱、卷鐵扼結構。電抗器心柱由鐵芯餅和氣隙墊塊組成。鐵芯餅採用優質冷軋矽鋼片疊裝而成。芯餅採用徑向輻射狀疊片，使磁通向矽鋼片側進入，並選擇矽鋼片縱向擇優磁化方向與芯柱的軸心平行，以減少磁力線在離開和進入鐵芯餅時因邊緣效應而產生的渦流損失。許多鐵芯餅間用磨平的圓瓷柱或大理石圓墊塊作間隙，鐵芯餅與間隙交替疊裝，用防磁螺桿拉緊。在交變磁場中電磁力使鐵芯餅間產生振動和噪聲，所以鐵芯式電抗器的壓緊裝置非常重要。鐵餅與鐵扼均應接地，鐵扼與旁柱用環氧玻璃絲粘帶綁紮。
對油浸電抗器的油箱結構有防磁要求。三相併聯電抗器的型號為BKS型，單相併聯電抗器為BKD型。
