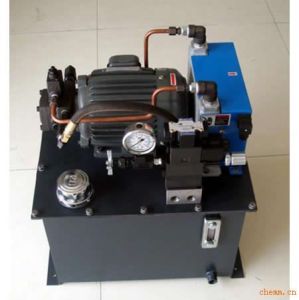

油壓機液壓系統

油壓機液壓系統是讓液壓機通過專用液壓油做為工作介質,通過液壓泵作為動力源,靠泵的作用力使液壓油通過液壓管路進入油缸/活塞

油壓機液壓系統概述:

油壓機液壓系統是讓液壓機通過專用液壓油做為工作介質,通過液壓泵作為動力源,靠泵的作用力使液壓油通過液壓管路進入油缸/活塞,然後油缸/活塞里有幾組互相配合的密封件,不同位置的密封都是不同的,但都起到密封的作用,使液壓油不能泄露。

油壓機液壓系統工作原理:

(l)快速下行,壓制迴路的選擇:液壓機液壓系統的特點就是產生大的輸出力,為了獲得很大的壓制力,採用高壓泵供壓和大吐徑的油趕,而後者比較常用當啟動後,上滑塊快速下行時,
就需耍大最的油液進入液壓虹的上腔·若採用大規格的泵·不僅造價高,而且在壓制·保壓、回退時攪失較大·本設計採用充液筒來補充快速下行時液壓泵供油不足·這樣使系統功率利用更加合理。在壓制時可採用關閉充液簡,泵供油來實現
(2)保壓迴路的選擇:本系統採用液控單向閥和單向閥的密封性和液壓管路及油液的彈性來保壓·要求液壓缸等元件的密封性好
(3)泄壓迴路的設計:為了防止高壓系統的液壓缸的換向時的液壓衝擊,需要設計泄壓迴路。具體是對換向過程進行控制,先使高壓腔壓力釋放後,再切換油路。
(4)油源
在壓制時負載大速度低,在快退時負載小速度較高。為了節省有巨源,減小發熱,油源選用變最泵供油。系統中採用限壓式變策葉片泵,為了保證系統的安全,在刃拍勺出目處並聯一個浴流阪起安全作用。

技術指標:

泵的安裝位置:上置立式上置臥式下置式旁置式分體式
油箱容量:根據客戶要求
壓力級別:16Mpa21Mpa31.5Mpa63Mpa
電機功率:
泵的類型:集成連線螺紋連線板式連線
