沖床模具

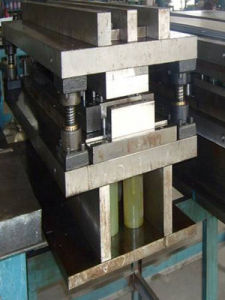

沖床模具是與沖床對應的"配件",工件在沖床的衝壓與模具的阻力共同作用下產生塑性形變完成加工過程,沖床模具是衝壓工藝必不可少的一部分,沖床模具的精度很大程度上決定了工件加工精度。氣墊是以壓縮空氣為原動力的彈頂器。參閱“彈頂器”。反側壓塊是從工作面的另一側支持單向受力凸模的零件。

基本信息

結構說明

沖床上模是整副沖模的上半部,即安裝於壓力機滑塊上的沖模部分。上模座是上模最上面的板狀零件,工件時緊貼壓力機滑塊,並通過模柄或直接與壓力機滑塊固定。下模是整副沖模的下半 部,即安裝於壓力機工作檯面上的沖模部分。下模座是下模底面的板狀零件,工作時直接固定在壓力機工作檯面或墊板上。刃壁是沖裁凹模孔刃口的側壁。刃口斜度是沖裁凹模孔刃壁的每側斜度。氣墊是以壓縮空氣為原動力的彈頂器。參閱“彈頂器”。反側壓塊是從工作面的另一側支持單向受力凸模的零件。
沖床導套是為上、下模座相對運動提供精密導向的管狀零件,多數固定在上模座內,與固定在下模座的導柱配合使用。導板是帶有與凸模精密滑配內孔的板狀零件,用於保證凸模與凹模的相互對準,並起卸料(件)作用。導柱是為上、下模座相對運動提供精密導向的圓柱形零件,多數固定在下模座,與固定在上模座的導套配合使用。導正銷是伸入材料孔中導正其在凹模內位置的銷形零件。導板模是以導板作導向的沖模,模具使用時凸模不脫離導板。導料板是引導條(帶、卷)料進入凹模的板狀導向零件。導柱模架是導柱、導套相互滑動的模架。(參閱“模架”)。

使用方法

沖床沖模是裝在壓力機上用於生產沖件的工藝裝備,由相互配合的上、下兩部分組成。凸模是沖模中起直接形成沖件作用的凸形工作零件,即以外形為工作表面的零件。凹模是沖模中起直接形成沖件作用的凹形工作零件,即以內形為工作表面的零件。防護板是防止手指或異物進入沖模危險區域的板狀零件。壓料板(圈)是沖模中用於壓住衝壓材料或工序件以控制材料流動的零件,在拉深模中,壓料板多數稱為壓料圈。壓料筋是拉延模或拉深模中用以控制材料流動的筋狀突起,壓料筋可以是凹模或壓料圈的局部結構,也可以是鑲入凹模或壓料圈中的單獨零件。壓料檻是斷面呈矩形的壓料筋特稱。參閱“壓料筋”。承料板是用於接長凹模上平面,承托衝壓材料的板狀零件。連續模是具有兩個或更多工位的沖模,材料隨壓力機行程逐次送進一工位,從而使沖件逐步成形。沖床側刃是在條(帶、卷)料側面切出送料定位缺口的凸模。側壓板是對條(帶、卷)料一側通過彈簧施加壓力,促使其另一側緊靠導料板的板狀零件。頂桿是以向上動作直接或間接頂出工(序)件或序料的桿狀零件。頂板是在凹模或模組內活動的板狀零件,以向上動作直接或間接頂出工(序)件或廢料。齒圈是精沖凹模或帶齒壓料板上的成圈齒形突起,是凹模或帶齒壓料板的局部結構而不是單獨的零件。限位套是用於限制沖模最小閉合高度的管狀零件,一般套於導柱外面。限位柱是限制沖模最小閉合高度的柱形件。定位銷(板)是保證工序件在模具內有不變位置的零件,以其形狀不同而稱為定位銷或定位板。
沖床固定板是固定凸模的板狀零件。固定卸料板是固定在沖模上位置不動的卸料板。固定擋料銷(板)是在模具內固定不動的擋料銷。卸件器是從凸模外表面卸脫工(序)件的非板狀零件或裝置。卸料板是將材料或工(序)件從凸模上卸脫的固定式或活動式板形零件。卸料板是有時與導料板做成一體,兼起導料作用,仍稱卸料板。卸料螺釘是固定在彈壓卸料板上的螺釘,用於限制彈壓卸料板的靜止位置。沖床單工序模是在壓力機一次行程中只完成一道工序的沖模。廢料切刀有兩種。1.裝於拉深件凸緣切邊模上用於割斷整圈切邊廢料以利清除的切刀。2.裝於壓力機或模具上用於將條(帶、卷)狀廢料按定長切斷以利清除的切刀。組合沖模是按幾何要素(直線、角度、圓弧、孔)逐副逐步形成各種沖件的通用、可調式成套沖模。平面狀沖件的外形輪廓一般需要幾副組合沖模分次沖成。始用擋料銷(板)是供材料起始端部送進時定位用的零件。始用擋料銷(板)都是移動式的。拼塊是組成一個完整凹模、凸模、卸料板或固定板等的各個拼合零件。擋塊(板)是供經側刃切出缺口的材料送進時定位用的淬硬零件,兼用以平衡側刃所受的單面切割力。擋塊(板)一般與側刃配合使用。

維護保養

1、保證最佳的模具間隙,模具間隙是指沖頭進入下模中,兩側的間隙之和。不同板厚,不同材質應選用不同間隙的下模。選用合適的模具間隙,能夠保證良好的沖孔質量,減少毛刺和塌陷,保持板料平整,有效防止帶料,延長模具壽命。2、適時刃磨可有效延長模具的使用壽命。當模具刃邊磨損產生半徑約0.10mm的圓弧時,就需要刃磨。刃磨時,每次磨削量為0.03~0.05mm,重複磨削直至沖頭鋒利。刃磨後用油石打磨刃口,去除毛刺,進行去磁處理後塗上潤滑油。
3、要定期檢查轉盤上下模座的對中性。如果沖床模位的對中性不好,造成模具快速鈍化,工件加工質量變差。應檢查並潤滑轉盤上的模孔及導向鍵,如有損傷及時修復;清潔轉盤的下模座,以便下模準確安裝,並檢查其鍵或鍵槽的磨損情況,必要時更換;使用專用芯棒校準模具工位,如有偏差及時調整。 4、當沖軟或粘性的材料(如鋁);沖薄的研磨性材料(如玻璃環氧片);沖薄的硬質材料(如不鏽鋼);頻繁地步沖,可使用表面硬化(採用鍍鈦、滲氮等方法,其表面硬化層為厚度12~60μm的分子結構)的沖頭。5、成型模具應將打擊頭從最低位置逐步向上微調到適當位置,否則容易打壞模具。6、由於衝壓時的壓力和熱量,會將板料的細小顆粒粘結於沖頭表面,導致沖孔質量差。去除粘料可用細油石打磨,打磨方向應與沖頭運動方向相同。7、如果在一張板上沖很多孔,應先每隔一個孔沖切,然後返回沖切剩餘的孔,這樣有效緩解了在同一方向順序衝壓時的應力累積,也會使前後兩組孔的應力相互抵消,從而減輕板料的變形。8、儘量避免沖切過窄條料。當模具用於沖切寬度小於板材厚度的板料時,會因側向力作用而使沖頭彎曲變形,令一側的間隙過小或磨損加劇,嚴重時會刮傷下模,使上下模同時損壞。

使上下模同時損壞。
