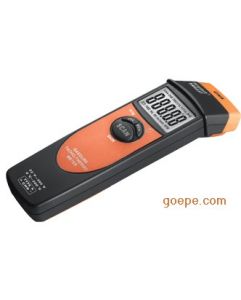

汽油發動機轉速表

汽油發動機轉速表

汽油發動機轉速表--是最傳統的轉速測量工具,是利用離心力原理的機械式轉速表;測量精度一般在1~2級,一般就地安裝。一隻優良的離心式轉速表不但有準確直觀的特點,還具備可靠耐用的優點。但是結構比較複雜。

汽油發動機轉速表
一、轉速檢測儀表的分類:
離心式轉速表,利用離心力與拉力的平衡來指示轉速。 離心式轉速表是最傳統的轉速測量工具,是利用離心力原理的機械式轉速表;測量精度一般在1~2級,一般就地安裝。一隻優良的離心式轉速表不但有準確直觀的特點,還具備可靠耐用的優點。但是結構比較複雜 。
磁性轉速表,利用鏇轉磁場,在金屬罩帽上產生鏇轉力,利用鏇轉力與遊絲力的平衡來指示轉速。 磁性轉速表,是成功利用磁力的一個典範,是利用磁力原理的機械式轉速表;一般就地安裝,用軟軸可以短距離異地安裝。磁性轉速表,因結構較簡單,目前較普遍用於機車和汽車以及其它機械設備。異地安裝時軟軸易損壞。
電動式轉速表,由小型交流發電機、電纜、電動機和磁性表頭組成。小型交流發電機產生交流電,交流電通過電纜輸送,驅動小型交流電動機,小型交流電動機的轉速與被測軸的轉速一致。磁性轉速表頭與小型交流電動機同軸連線在一起,磁性表頭指示的轉速自然就是被測軸的轉速;電動式轉速表,異地安裝非常方便,抗振性能好,廣泛運用於柴油機和船舶設備。
磁電式轉速表,磁電感測器加電流表,異地安裝非常方便。
閃光式轉速表,利用視覺暫留的原理。閃光式轉速表,除了檢測轉速(往復速度)外,還可以觀測循環往復運動物體的靜像,對了解機械設備的工作狀態,是一必不可少的觀測工具。
電子式轉速表,電子技術的不斷進步,使這一類轉速表有了突飛猛進的發展。
上述6種轉速表,具有各自獨特的結構和原理,既代表著不同時期的技術發展水平,也體現人類認識自然的階段性發展過程。 時代在不斷前進,有些東西將會成為歷史;但我們留心回顧一下,不禁要驚嘆前賢的匠心!
離心式轉速表,是機械力學的成果;
磁性式轉速表,是運用磁力和機械力的一個典範;
電動式轉速表,巧妙運用微型發電機和微型電動機將鏇轉運動異地拷貝;
磁電式轉速表,電流表頭和感測器都是電磁學的普及運用;
閃光式轉速表,人類認識自然的同時也認識了自我,體現了人類的靈性;
電子式轉速表,電子技術的千變萬化,給了我們今天五彩繽紛的世界,同樣也造就了滿足人們各種需要的轉速測量儀表
二、電子式轉速表
電子式轉速表是一個比較籠統的概念:以現代電子技術為基礎,設計製造的轉速測量工具。它一般有感測器和顯示器,有的還有信號輸出和控制。因為感測器和顯示器件方面的多種多樣,還有測量方法的多樣性,很難像前5種一樣來歸類。本文將電子類轉速表,從感測器和二次儀表分開來分類。如果從安裝使用方式上來分,還有就地安裝式、台式、櫃裝式和攜帶型以及手持式 。本文對此不做詳述。
轉速感測器
轉速感測器從原理(或器件)上來分,有磁電感應式、光電效應式、霍爾效應式、磁阻效應式、介質電磁感應式等。另外還有間接測量轉速的轉速感測器:如加速度感測器(通過積分運算,間接導出轉速),位移感測器通過微分運算,間接導出轉速),等等。測速發電機和某些磁電感測器線上性區域,可以直接通過交流有效值轉換,來測量轉速 ;大多數都輸出脈衝信號(近似正弦波或矩形波)。針對脈衝信號測轉速的方法有:頻率積分法(也就是F/V轉換法,其直接結果是電壓或電流),和頻率運算法(其直接結果是數字)。
轉速顯示儀
顯示儀從指示形式來分有指針式、數字式、圖形及其混合式和虛擬儀表等;
1.指針式:
動圈式:線圈、遊絲指針聯於一鏇轉軸上,給線圈輸入電流,線圈感應出磁力,且互成正比;磁力與遊絲的扭力平衡,扭力與指針轉角成正比,指針的角度也就反映出輸入電流的大小;
動磁式:正交線圈中電流的變化,導致合成磁場方向的變化,而指針附著在單對極的永磁體上,指針反映電流的變化。
電動式:雙向鏇轉的馬達帶動電位器的鏇轉,電位器的取樣值與輸入信號電壓比較,決定雙向鏇轉馬達正轉、反轉或停止,與電位器聯動的指針正確反映輸入信號的大小。
上述三式指針類表頭中,電動式表頭屬於電子類,動磁式表頭和動圈式表頭本身不屬於電子類,當與表頭配套的感測器或表頭驅動需要供電電源時,且依賴現代電子技術時,這裡就把它歸為電子類 。
2.數字式、圖形及其混合式:
主要是從器件來區分,有數碼管、欄位式液晶、液晶屏、螢光管、螢光屏、等離子屏和EL屏等。顯示技術是一門專門的技術,本文會涉及一些顯示技術,但不做展開闡述。

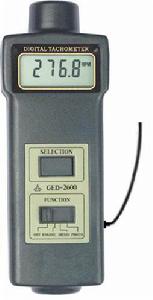

GED2600
套用:
本儀器有兩大基本功能。1.可作發動機轉速表. 通過電磁感應法進行非接觸地測量各類汽油發動機的轉速。2.可作雷射轉速表,通過光反射法進行非接觸地測量發動機或發動機以外的各種鏇轉物體的轉速。廣泛套用於汽車製造、維修業
GED2600發動機轉速表,是根據發動機的點火次數來測量的。
型號:GED2600
套用: 2衝程 1,2,3,4缸
4衝程 1,2,3,4,5,6,8缸
測量範圍:
發動機轉速 100-20,000轉/分
雷射轉速 2.5-99,999轉/分
測量方法:
發動機轉速 電磁感應法
雷射轉速 光反射法
測量距離: 30-600mm
解析度: 0.1/1
使用環境: 0~40℃/10~90%RH
準確度: ±(0.05%n+1d)
記憶值: 最大/最小/最後值
電源: 4節5號電池
外形尺寸: 182x68x38mm
重量:164g(不含電池)

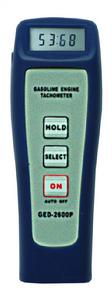

型號:GED2600P
ged2600p
套用: 2衝程 1,2,3,4缸
4衝程 1,2,3,4,5,6,8缸
測量範圍:
發動機轉速 100-9999轉/分
測量方法:
發動機轉速 電磁感應法
測量距離: 30-600mm
解析度: 0.1/1
使用環境: 0~40℃/10~90%RH
準確度: ±(0.05%n+1d)
記憶值: 最大/最小/最後值
電源: 4節5號電池
外形尺寸: 182x68x38mm
重量:164g(不含電池)
