水電站廠房,是指水電站中安裝水輪機、水輪發電機和各種輔助設備的建築物。由水電站主廠房和水電站副廠房兩部分組成。它是水工建築物、機械和電氣設備的綜合體,又是運行人員進行生產活動的場所。

水電站廠房

正文

水電站中安裝水輪機、水輪發電機和各種輔助設備的建築物。一般由水電站主廠房水電站副廠房兩部分組成。它是水工建築物、機械和電氣設備的綜合體,又是運行人員進行生產活動的場所。
功能 ①滿足主、輔設備及其聯絡纜、線和管道布置的要求,滿足運行、安裝、維修的需要;②保證發電的質量;③為運行人員創造良好的工作條件;④以美觀的建築造型協調與美化自然環境。
水電站主廠房、水電站副廠房水電站升壓開關站和水電站運行管理人員的生活設施關係密切,常布置在一起,統稱為水電站廠房(區)樞紐。
類型 水電站廠房類型有各種不同的劃分方法。

水電站廠房水電站廠房
按開發方式劃分 ①壩式水電站的廠房類型有:壩後式廠房位於壩趾的下游,不承受上游水壓力(圖la),適用於中、高水頭的情況;壩內式廠房布置在壩體內腔(圖lb),適用於河谷狹窄,泄洪量大的情況;壩垛式廠房布置在連拱壩平板壩大頭壩的支墩之間(圖lc),適用於中水頭的情況;溢流式廠房布置在溢流段下游,洪水從廠房頂下泄(圖ld),適用於河谷較狹而機組台數較多,溢洪道與廠房布置發生矛盾的情況;挑越式廠房設計為高速泄洪水流經挑坎挑起飛越廠房頂部,以消除泄洪時對廠房的共振和空蝕(圖le),適用於水頭較高,單寬流量較大的情況。上述的壩內式、溢流式和挑越式廠房均需妥善處理廠房的通風、照明、防潮、出線和交通等特殊問題;河床式廠房在河床中起擋水作用(圖lf)適用於水頭較低、流量較大的情況;閘墩式廠房的機組分別裝設在河流中的閘墩內(圖lg),以適應泄洪、排沙的需要,保證有足夠的溢流寬度和通航要求,適用於低水頭的情況;泄水式或射流增差式廠房,其機組蝸殼的上方或下方設排沙、泄洪的泄水孔,利用泄流時從孔內射出的水流,降低尾水位,起到利用射流增加落差的作用(圖lh、圖li),適用於水頭較低、流量較大的情況。

水電站廠房水電站廠房
引水式水電站壩-引水混合式水電站的廠房類型如下。地面式廠房布置在水電站引水建築物末端的河岸上(圖2a),廠房不直接承受上游水壓力,適用於中、高水頭的情況。地下式廠房布置在地下山岩中(圖2b),適用於地面式廠房難於布置而地下具有良好的地質條件或是國防上需要時,多用於河道坡降較大,中、高水頭的情況。半地下式廠房,有三種不同的布置方式:第一種是廠房部分機組段在地下,部分機組段在地面的半地下式廠房(圖2c);第二種是廠房上游側部分嵌入岩壁,下游側露出地面的窯洞式半地下廠房;第三種是機組等主要設備布置在地下的豎井中,上部結構和副廠房等布置在地面的井式半地下廠房。地下式和半地下式廠房要充分考慮廠房排水、 通風、 照明、防潮和防噪聲等問題。

水電站廠房水電站廠房

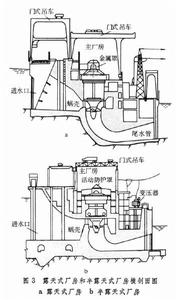

按廠房上部結構劃分 ①戶內式廠房:主、輔設備布置在有牆壁和屋頂的圍護結構內(圖1、圖2a等);②露天式廠房:廠房上部結構沒有牆壁和屋頂,主機組用金屬罩蓋住,利用門式吊車安裝、檢修機組,輔助設備布置在水輪機層(圖3a);③半露天式廠房:廠房的主、輔設備布置在低矮的房間中,房頂開孔,孔口用活動防護罩蓋住,發電機周圍有較大空間便於巡視(圖3b)。露天式和半露天式廠房具有投資省、工期短等優點,但運行時必須滿足防凍、防熱、防潮、防雨雪、防風沙、防震和巡視、檢修方便等要求,適用於機組台數較多和少雨地區。
按機組裝置方式劃分 ①立式(豎軸)機組廠房:機組主軸豎直布置的廠房,大中型廠房採用;②臥式(橫軸)機組廠房:機組主軸水平布置的廠房,裝設臥軸反擊式水輪機、臥軸衝擊式水輪機或貫流式水輪機(見水輪機)的廠房採用(見水電站主廠房)。
展望 ①由於地下結構設計理論的發展和地下廠房開挖技術的不斷提高,以及運行經驗的積累,水電站廠房在設計選型方面將會廣泛採用地下式廠房。尤其是在河谷狹窄、泄洪量較大的山區,為減少廠房位置與泄洪建築物布置的矛盾,選用地下式廠房將有較大的選擇餘地,且廠房不受嚴寒酷暑、雪崩、坍方的影響,又可利用圍岩承載能力節省鋼材和混凝土用量。挪威的地下式廠房頂拱只用錨噴支護,邊牆多用裸露圍岩,吊車梁錨定在圍岩上而不設柱子等建設技術在世界居領先地位。②施工方面已採用鋼製沉箱式機組塊。這種形式的廠房首先在美國俄亥俄河上格里納普閘建成,而密西西比河上的維代利亞水電站廠房計畫建有 8台19.2萬kW沉箱式機組。如果防海水腐蝕問題獲得解決,鋼製的沉箱和環形發電機組相結合,將是潮汐電站廠房合理的方案;③運行方面由於遠動化、遙控自動化程度的進展,將精簡和削減副廠房房間的數量和面積,節省可觀的基建投資和年運行費。
參考書目
 顧鵬飛、喻遠光編:《水電站廠房設計》,水利電力出版社,北京,1987。
 I.Ilyinykh, Hydroelectric Stations, MIR Publishers,Moscow,1985.
